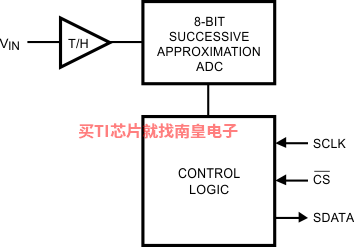

The ADC081S101 is a low-power, single channel CMOS 8-bit analog-to-digital converter with a high-speed serial interface. Unlike the conventional practice of specifying performance at a single sample rate only, the ADC081S101 is fully specified over a sample rate range of 500 ksps to 1 Msps. The converter is based upon a successive-approximation register architecture with an internal track-and-hold circuit.

The output serial data is straight binary, and is compatible with several standards, such as SPI™, QSPI™, MICROWIRE, and many common DSP serial interfaces.

The ADC081S101 operates with a single supply that can range from +2.7V to +5.25V. Normal power consumption using a +3V or +5V supply is 2.0 mW and 10.0 mW, respectively. The power-down feature reduces the power consumption to just 2.5 µW using a +5V supply.

The ADC081S101 is packaged in an 6-lead WSON and SOT-23 packages. Operation over the industrial temperature range of −40°C to +85°C is ensured.

• Specified Over a Range of Sample Rates.
• 6-Lead WSON and SOT-23 Packages
• Variable Power Management
• Single Power Supply with 2.7V – 5.25V Range
• SPI?/QSPI?/MICROWIRE/DSP Compatible

• Resolution (Bits)
• 8
• Number of input channels
• 1
• Sample rate (Max) (kSPS)
• 1000
• Interface type
• SPI, Microwire (Serial I/O)
• Architecture
• SAR
• Input type
• Single-Ended
• Multi-channel configuration
• —
• Rating
• Catalog
• Reference mode
• Supply
• Input range (Max) (V)
• 5.25
• Input range (Min) (V)
• 0
• Features
• Small Size
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 3
• Analog voltage AVDD (Min) (V)
• 2.7
• SNR (dB)
• 49.7
• Analog voltage AVDD (Max) (V)
• 5.25
• INL (Max) (+/-LSB)
• 0.3
• Digital supply (Min) (V)
• 2.7
• Digital supply (Max) (V)
• 5.25

ADC081S101的完整型号有：ADC081S101CIMF/NOPB、ADC081S101CIMFX/NOPB、ADC081S101CISD/NOPB，以下是这些产品的关键参数及官网采购报价：

ADC081S101CIMF/NOPB，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADC081S101CIMF/NOPB的批量USD价格：0.99（1000+）

ADC081S101CIMFX/NOPB，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADC081S101CIMFX/NOPB的批量USD价格：0.825（1000+）

ADC081S101CISD/NOPB，工作温度：-40 to 85，封装：WSON (NGF)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADC081S101CISD/NOPB的批量USD价格：0.825（1000+）
