The ADC0831 series are 8-bit successive approximation A/D converters with a serial I/O and configurable input multiplexers with up to 8 channels. The serial I/O is configured to comply with the TI MICROWIRE serial data exchange standard for easy interface to the COPS family of processors, and can interface with standard shift registers or μPs.

The 2‐, 4‐ or 8‐channel multiplexers are software configured for single‐ended or differential inputs as well as channel assignment.

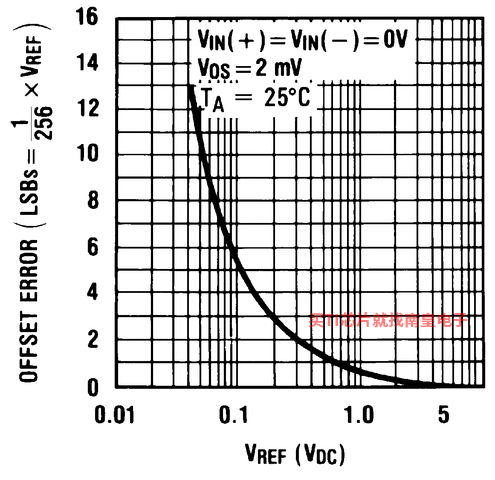

The differential analog voltage input allows increasing the common‐mode rejection and offsetting the analog zero input voltage value. In addition, the voltage reference input can be adjusted to allow encoding any smaller analog voltage span to the full 8 bits of resolution.

• TI MICROWIRE Compatible—Direct Interface to COPS Family Processors
• Easy Interface to All Microprocessors, or Operates “Stand-Alone”
• Operates Ratiometrically or with 5 VDC Voltage Reference
• No Zero or Full‐Scale Adjust Required
• 2‐, 4‐ or 8‐Channel Multiplexer Options with Address Logic
• Shunt Regulator Allows Operation with High Voltage Supplies
• 0V to 5V Input Range with Single 5V Power Supply
• Remote Operation with Serial Digital Data Link
• TTL/MOS Input/Output Compatible

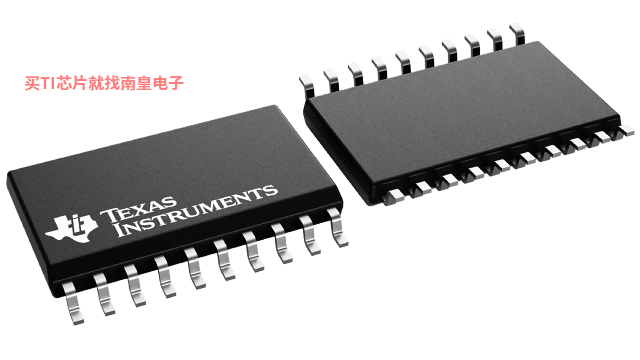

• 0.3 in. Standard Width, 8‐, 14‐ or 20‐Pin PDIP Package
• 20 Pin PLCC Package (ADC0838-N Only)
• SOIC Package

Key Specifications

• Resolution: 8 Bits
• Total Unadjusted Error: ±? LSB and ±1 LSB
• Single Supply: 5 VDC
• Low Power: 15 mW
• Conversion Time: 32 μs

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 8
• Number of input channels
• 8
• Sample rate (Max) (kSPS)
• 31.25
• Interface type
• SPI, Microwire (Serial I/O)
• Architecture
• SAR
• Input type
• Differential, Pseudo-Differential, Single-Ended
• Multi-channel configuration
• Multiplexed
• Rating
• Catalog
• Reference mode
• Ext
• Input range (Max) (V)
• 6.3
• Input range (Min) (V)
• 0
• Features
• —
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 4.5
• Analog voltage AVDD (Min) (V)
• 4.5
• Analog voltage AVDD (Max) (V)
• 6.3
• INL (Max) (+/-LSB)
• 1
• Digital supply (Min) (V)
• 4.5
• Digital supply (Max) (V)
• 6.3

ADC0838-N的完整型号有：ADC0838CCWM/NOPB、ADC0838CCWMX/NOPB、ADC0838CIWM/NOPB、ADC0838CIWMX/NOPB，以下是这些产品的关键参数及官网采购报价：

ADC0838CCWM/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：36个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC0838CCWM/NOPB的批量USD价格：2.228（1000+）

ADC0838CCWMX/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC0838CCWMX/NOPB的批量USD价格：1.898（1000+）

ADC0838CIWM/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：36个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC0838CIWM/NOPB的批量USD价格：2.228（1000+）

ADC0838CIWMX/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC0838CIWMX/NOPB的批量USD价格：1.898（1000+）
