NOTE: Some device/package combinations are obsolete and are described and shown here for reference only. See our web site for product availability.

The ADC12130, ADC12132 and ADC12138 are 12-bit plus sign successive approximation Analog-to-Digital converters with serial I/O and configurable input multiplexer. The ADC12132 and ADC12138 have a 2 and an 8 channel multiplexer, respectively. The differential multiplexer outputs and ADC inputs are available on the MUXOUT1, MUXOUT2, A/DIN1 and A/DIN2 pins. The ADC12130 has a two channel multiplexer with the multiplexer outputs and ADC inputs internally connected. The ADC12130 family is tested and specified with a 5 MHz clock. On request, these ADCs go through a self calibration process that adjusts linearity, zero and full-scale errors to typically less than ±1 LSB each.

The analog inputs can be configured to operate in various combinations of single-ended, differential, or pseudo-differential modes. A fully differential unipolar analog input range (0V to +5V) can be accommodated with a single +5V supply. In the differential modes, valid outputs are obtained even when the negative inputs are greater than the positive because of the 12-bit plus sign output data format.

The serial I/O is configured to comply with NSC MICROWIRE. For voltage references, see the LM4040, LM4050 or LM4041.

• Serial I/O (MICROWIRE, SPI and QSPI Compatible)
• Power Down Mode
• Programmable Acquisition Time
• Variable Digital Output Word Length and Format
• No Zero or Full Scale Adjustment Required
• 0V to 5V Analog Input Range with Single 5V Power Supply

Key Specifications

• Resolution 12-bit plus sign
• 12-Bit plus sign conversion time 8.8 μs (max)
• 12-Bit plus sign throughput time 14 μs (max)

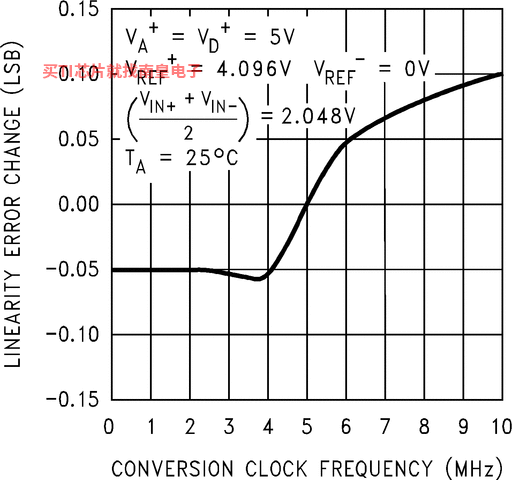

• Integral Linearity Error ±2 LSB (max)
• Single Supply 3.3V or 5V ±10%
• Power Consumption
  • +3.3V 15 mW (max)
  • +3.3V power down 40 μW (typ)
  • +5V 33 mW (max)
  • +5V power down 100 μW (typ)

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 12
• Number of input channels
• 2
• Sample rate (Max) (kSPS)
• 114
• Interface type
• SPI, Microwire (Serial I/O)
• Architecture
• SAR
• Input type
• Differential, Pseudo-Differential, Single-Ended
• Multi-channel configuration
• Multiplexed
• Rating
• Catalog
• Reference mode
• Ext
• Input range (Max) (V)
• 5.5
• Input range (Min) (V)
• 0
• Features
• —
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 22.5
• Analog voltage AVDD (Min) (V)
• 3
• Analog voltage AVDD (Max) (V)
• 5.5
• INL (Max) (+/-LSB)
• 2
• Digital supply (Min) (V)
• 3
• Digital supply (Max) (V)
• 5.5

ADC12130的完整型号有：ADC12130CIWM/NOPB、ADC12130CIWMX/NOPB，以下是这些产品的关键参数及官网采购报价：

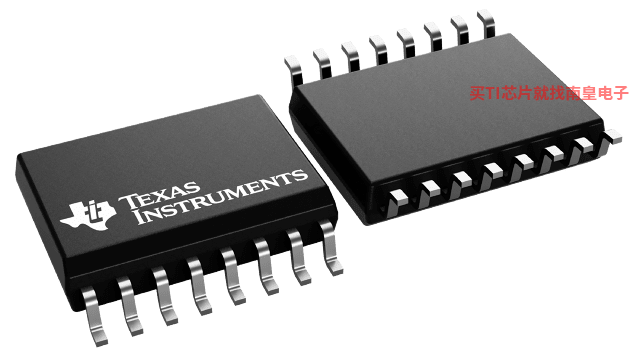

ADC12130CIWM/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：45个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC12130CIWM/NOPB的批量USD价格：5.198（1000+）

ADC12130CIWMX/NOPB，工作温度：-40 to 85，封装：SOIC (DW)-16，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网ADC12130CIWMX/NOPB的批量USD价格：4.428（1000+）
