ADC3660 器件是一款低噪声、超低功耗、16 位、65MSPS 双通道高速模数转换器 (ADC)。该器件可实现低功耗，噪声频谱密度为 –159dBFS/Hz，还具有出色的线性度和动态范围。ADC3660 可实现出色的直流精度以及中频采样支持，因此是各种应用的出色选择。该 ADC 在 65MSPS 下的功耗仅为每通道 71mW，功耗随采样率减小而迅速降低。在旁路模式（最高 31MSPS）下，您可以在 1 或 2 个时钟周期后获取输出数据。

ADC3660 使用串行 CMOS (SCMOS) 接口输出数据，可更大限度减少数字互连的次数。该器件提供双通道、单通道和半通道选项。串行 CMOS 接口支持高达 250Mbps 的输出速率，相当于在复杂抽取后大约 15MSPS（双线）到大约 3.75MSPS（0.5 线）的输出速率。因此，ADC3660 可以使用内部抽取滤波器在“过采样和抽取”模式下运行，从而改进动态范围并省去外部抗混叠滤波器。

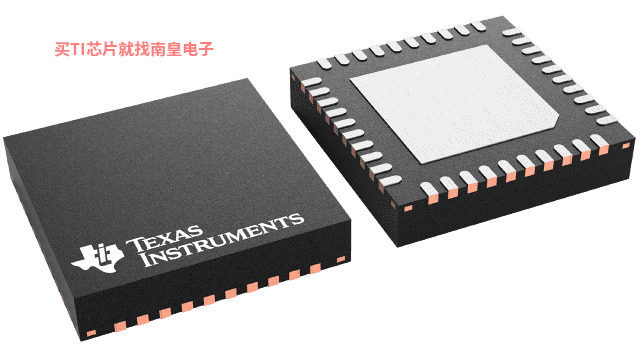

该器件采用 40 引脚 WQFN 封装（5mm × 5mm），支持 –40 至 +105?C 的工业级工作温度范围。

• 双通道
• 16 位 65MSPS ADC（最大输出速率 = 31Msps）
• 本底噪声：-159dBFS/Hz
• 超低功耗：65MSPS 时为每通道 71mW
• 16 位，无丢码
• INL：±2LSB；DNL：±0.2LSB
• 基准：外部或内部
• 输入带宽：900MHz (3dB)
• 工业温度范围：-40°C 至 +105°C
• 片上数字下变频器
  • 2 倍、4 倍、8 倍、16 倍、32 倍抽取率
  • 32 位 NCO
• 串行 CMOS 接口
• 1.8V 单电源
• 小尺寸: 40 引脚 WQFN (5mm × 5mm) 封装
• 频谱性能 (fIN = 5MHz)：
  • SNR：81.9dBFS
  • SFDR：88dBc HD2、HD3
  • SFDR：102dBFS 最严重毛刺

• Sample rate (Max) (MSPS)
• 65
• Resolution (Bits)
• 16
• Number of input channels
• 2
• Interface type
• CMOS
• Analog input BW (MHz)
• 900
• Features
• High Performance, Low Power
• Rating
• Catalog
• Input range (Vp-p)
• 3.2
• Power consumption (Typ) (mW)
• 142
• Architecture
• SAR
• SNR (dB)
• 82
• ENOB (Bits)
• 13.3
• SFDR (dB)
• 90
• Operating temperature range (C)
• -40 to 105
• Input buffer
• No

ADC3660的完整型号有：ADC3660IRSBR、ADC3660IRSBT，以下是这些产品的关键参数及官网采购报价：

ADC3660IRSBR，工作温度：-40 to 105，封装：WQFN (RSB)-40，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADC3660IRSBR的批量USD价格：49.5（1000+）

ADC3660IRSBT，工作温度：-40 to 105，封装：WQFN (RSB)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADC3660IRSBT的批量USD价格：51.5（1000+）

ADC3660EVM — ADC3660 双路、16 位、0.5MSPS 至 65MSPS、低噪声、超低功耗 ADC 评估模块

ADC3660 评估模块 (EVM) 展示了 ADC3660 的性能，后者是一款超低功耗、高线性度模数转换器 (ADC)。借助板载电压调节和灵活的模拟输入选项，可轻松评估多种不同的应用。

对于完整的评估系统，可使用 TSW1400EVM 数据采集卡（单独出售）和高速数据转换器专业软件 (DATACONVERTERPRO-SW)。通过 FPGA 夹层卡 (FMC) 连接器连接 TSW1400EVM 时，可评估串行 CMOS 接口的数据捕获（高达 512MB），包括实时抽取和复杂抽取模式。

DATACONVERTERPRO-SW — High Speed Data Converter Pro 软件

此高速数据转换器专业 GUI 是一款 PC 程序（兼容 Windows XP/7/10），旨在帮助评估大多数 TI 高速数据转换器和模拟前端 (AFE) 平台。DATACONVERTERPRO-SW 支持整个 TSW14xxx 系列的数据采集和模式生成卡，为分析时域和频域中的数据转换器提供了快速强大的解决方案以及单音调、多音调和调制信号支持。此 GUI 还兼容用于快速合成单音调、多音调和调制信号的 TI 模式生成 GUI。

用户可以为 DATACONVERTERPRO-SW 提供定制模式，以加载到 TI 数模转换器 (DAC)。支持从模数转换器 (ADC) 采集内导出 CSV (...)

Example Electrosurgery Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
