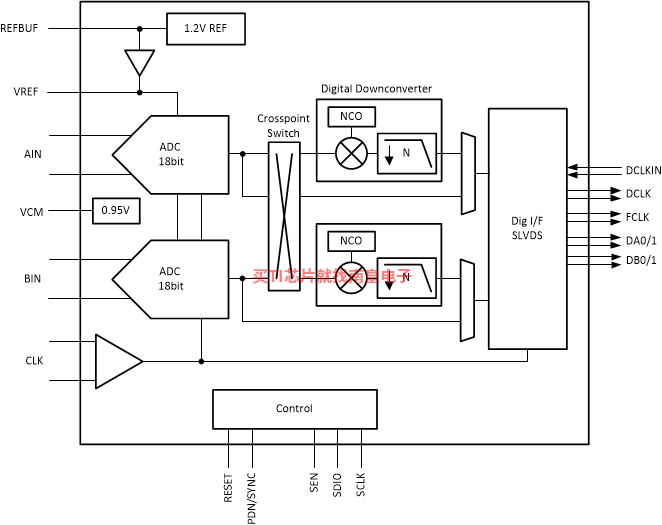

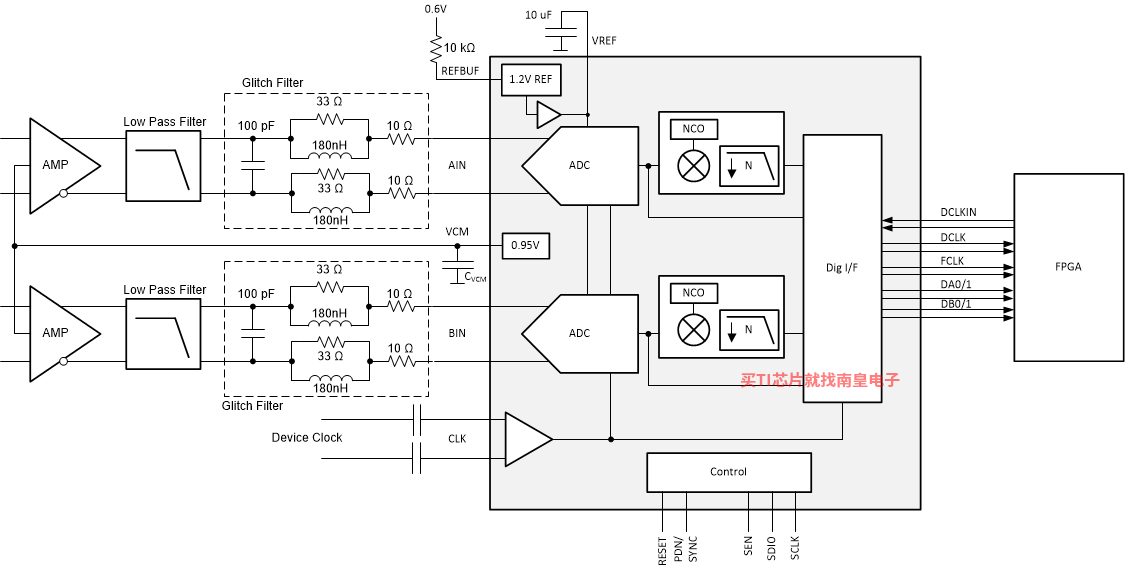

ADC3681、ADC3682、ADC3683 (ADC368x) 属于低噪声、超低功耗、18 位、65MSPS 高速双通道 ADC 系列器件。该器件可实现超低噪声性能和 -160dBFS/Hz 的噪声频谱密度，还具有出色的线性度和动态范围。ADC368x 可提供出色的直流精度以及中频采样支持，因此适合各种应用。高速控制环路受益于低至仅一个时钟周期的低延迟。该 ADC 在 65Msps 下的功耗仅为每通道 94mW，且其功耗随采样率减小而降低。

ADC368x 使用串行 LVDS (SLVDS) 接口输出数据，可更大限度减少数字互连的次数。该器件提供双通道、单通道和半通道选项。ADC36xx 属于引脚对引脚兼容 ADC 系列，具有 16 位和 18 位分辨率和不同的速度等级。它采用 40 引脚 QFN 封装 (5mm x 5mm)，支持 -40?C 至 +105?C 的工业级工作温度范围。

• 双通道 ADC
• 18 位 10、25、65MSPS ADC
• 本底噪声：-160dBFS/Hz
• 低功耗和优化的功率调节： 每通道 53mW (10MSPS) 至每通道 94mW (65MSPS)
• 延迟：1-2 个时钟周期
• 18 位，无丢码
• INL/DNL：±7/±0.7LSB（典型值）
• 基准：外部或内部
• 输入带宽：900 MHz (3dB)
• 工业温度范围：-40°C 至 +105°C
• 片上数字滤波器（可选）
  • 2 倍、4 倍、8 倍、16 倍、32 倍抽取率
  • 32 位 NCO
• 串行 LVDS 数字接口（2 线、1 线和 1/2 线）

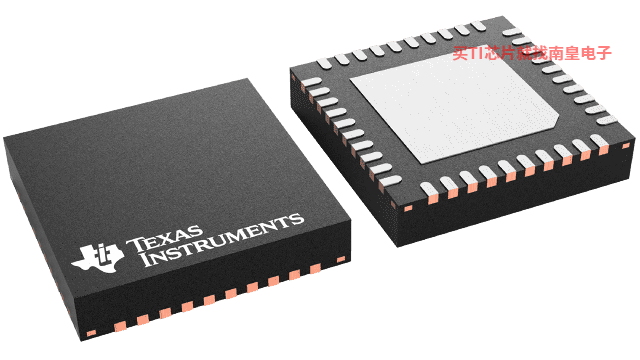

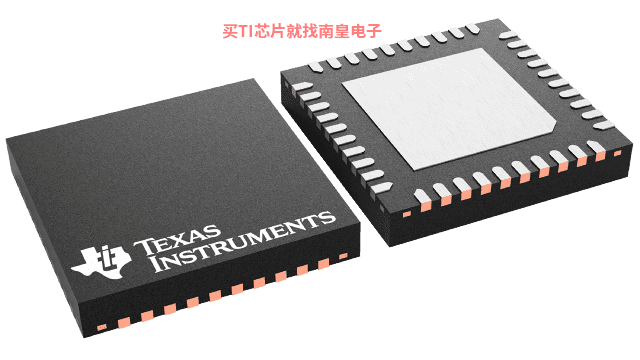

• 小尺寸：40-QFN (5x5mm) 封装
• 频谱性能 (fIN = 5MHz)：
  • SNR：83.8dBFS
  • SFDR：89dBc HD2、HD3
  • SFDR：101dBFS 最严重毛刺
• 频谱性能 (fIN = 20 MHz)：
  • SNR：82.6dBFS
  • SFDR：85dBc HD2、HD3
  • SFDR：97dBFS 最严重毛刺

• Sample rate (Max) (MSPS)
• 65
• Resolution (Bits)
• 18
• Number of input channels
• 2
• Interface type
• Serial LVDS
• Analog input BW (MHz)
• 900
• Features
• High Dynamic Range, High Performance, Low Power
• Rating
• Catalog
• Input range (Vp-p)
• 3.2
• Power consumption (Typ) (mW)
• 186
• Architecture
• SAR
• SNR (dB)
• 83.8
• ENOB (Bits)
• 13.7
• SFDR (dB)
• 89
• Operating temperature range (C)
• -40 to 105
• Input buffer
• No

ADC3683的完整型号有：ADC3683IRSBR、ADC3683IRSBT，以下是这些产品的关键参数及官网采购报价：

ADC3683IRSBR，工作温度：-40 to 105，封装：WQFN (RSB)-40，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADC3683IRSBR的批量USD价格：107.8（1000+）

ADC3683IRSBT，工作温度：-40 to 105，封装：WQFN (RSB)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADC3683IRSBT的批量USD价格：109.8（1000+）

ADC3683EVM — ADC3683 双通道 18 位 65MSPS 低噪声、超低功耗 ADC 评估模块

ADC3683 评估模块 (EVM) 是一个展示超低功耗、高线性 ADC3683 性能的平台。借助板载电压调节和灵活的模拟输入选项，可轻松评估多种不同的应用。

对于完整的评估系统，可使用 TSW1400EVM 数据采集卡（单独出售）和高速数据转换器专业软件 (DATACONVERTERPRO-SW)。通过 FPGA 夹层卡 (FMC) 连接器连接 TSW1400EVM 时，可评估串行 CMOS 接口的数据捕获（高达 512MB），包括实时抽取和复杂抽取模式。

DATACONVERTERPRO-SW — High Speed Data Converter Pro 软件

此高速数据转换器专业 GUI 是一款 PC 程序（兼容 Windows XP/7/10），旨在帮助评估大多数 TI 高速数据转换器和模拟前端 (AFE) 平台。DATACONVERTERPRO-SW 支持整个 TSW14xxx 系列的数据采集和模式生成卡，为分析时域和频域中的数据转换器提供了快速强大的解决方案以及单音调、多音调和调制信号支持。此 GUI 还兼容用于快速合成单音调、多音调和调制信号的 TI 模式生成 GUI。

用户可以为 DATACONVERTERPRO-SW 提供定制模式，以加载到 TI 数模转换器 (DAC)。支持从模数转换器 (ADC) 采集内导出 CSV (...)

ADC36XX IBIS Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
