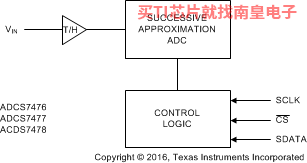

The ADCS7476, ADCS7477, and ADCS7478 devices are low power, monolithic CMOS 12-, 10-, and 8-bit analog-to-digital converters that operate at 1 MSPS. The ADCS747x devices are a drop-in replacement for Analog Device’s AD747x. Each device is based on a successive approximation register architecture with internal track-and-hold. The serial interface is compatible with several standards, such as SPI, QSPI, MICROWIRE, and many common DSP serial interfaces.

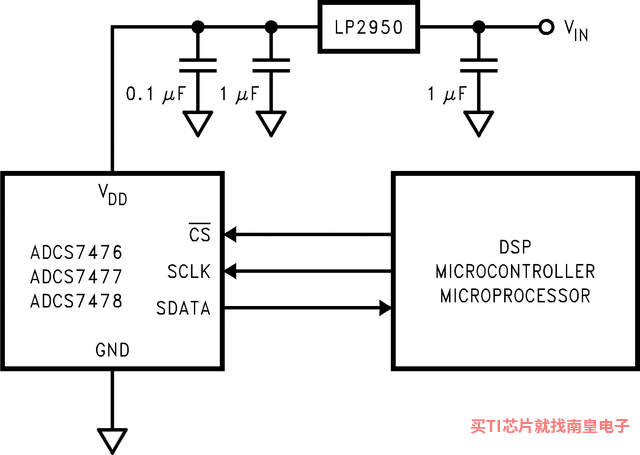

The ADCS747x uses the supply voltage as a reference, enabling the device to operate with a full-scale input range of 0 to V_DD. The conversion rate is determined from the serial clock (SCLK) speed. These converters offer a shutdown mode, which can be used to trade throughput for power consumption. The ADCS747x is operated with a single supply that can range from 2.7 V to 5.25 V. Normal power consumption during continuous conversion, using a 3-V or 5-V supply, is 2 mW or 10 mW respectively. The power-down feature, which is enabled by a chip select (CS) pin, reduces the power consumption to under 5 μW using a 5-V supply. All three converters are available in a 6-pin SOT-23 package, which provides an extremely small footprint for applications where space is a critical consideration. These products are designed for operation over the automotive and extended industrial temperature range of –40°C to 125°C.

• Variable Power Management

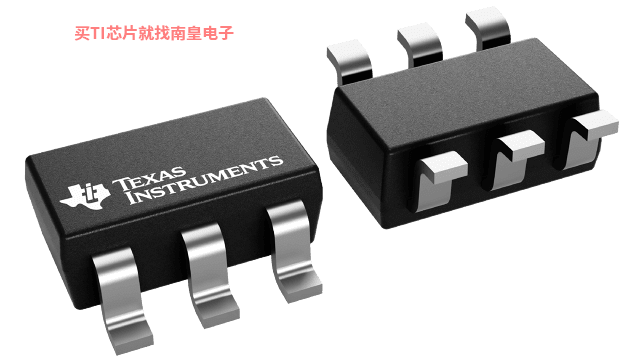

• Packaged in 6-Pin SOT-23
• Power Supply Used as Reference
• Single 2.7-V to 5.25-V Supply Operation
• Compatible With SPI?, QSPI?, MICROWIRE?, and DSP
• Key Specifications
  • Resolution With No Missing Codes (12-Bit, 10- Bit, and 8-Bit)
  • Conversion Rate: 1 MSPS

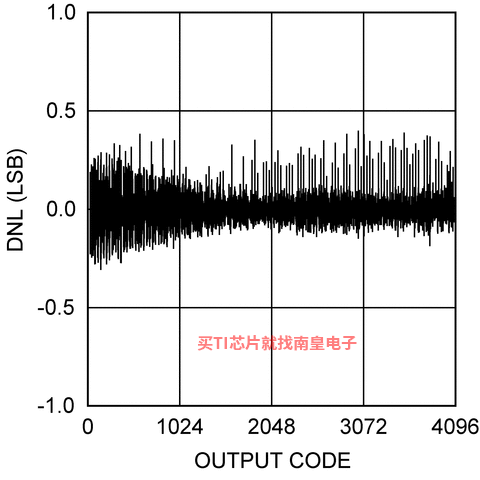

  • DNL: 0.5, –0.3 LSB (Typical)
  • INL: ±0.4 LSB (Typical)
  • Power Consumption:
    • 3-V Supply: 2 mW (Typical)
    • 5-V Supply: 10 mW (Typical)

• Resolution (Bits)
• 10
• Number of input channels
• 1
• Sample rate (Max) (kSPS)
• 1000
• Interface type
• SPI, Microwire (Serial I/O)
• Architecture
• SAR
• Input type
• Single-Ended
• Multi-channel configuration
• —
• Rating
• Catalog
• Reference mode
• Supply
• Input range (Max) (V)
• 5.25
• Input range (Min) (V)
• 0
• Features
• Small Size
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 2
• Analog voltage AVDD (Min) (V)
• 2.7
• SNR (dB)
• 72.5
• Analog voltage AVDD (Max) (V)
• 5.25
• INL (Max) (+/-LSB)
• 1
• Digital supply (Min) (V)
• 2.7
• Digital supply (Max) (V)
• 5.25

ADCS7477的完整型号有：ADCS7477AIMF/NOPB、ADCS7477AIMFE/NOPB、ADCS7477AIMFX/NOPB，以下是这些产品的关键参数及官网采购报价：

ADCS7477AIMF/NOPB，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADCS7477AIMF/NOPB的批量USD价格：1.452（1000+）

ADCS7477AIMFE/NOPB，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADCS7477AIMFE/NOPB的批量USD价格：1.452（1000+）

ADCS7477AIMFX/NOPB，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网ADCS7477AIMFX/NOPB的批量USD价格：1.21（1000+）
