ADS1015的基本参数
  • 制造厂商:TI
  • 产品类别:数据转换器
  • 技术类目:模数转换器 (ADC) - 精密模数转换器 (<=10MSPS)
  • 功能描述:具有 PGA、振荡器、VREF、比较器、I2C 的 12 位 3.3kSPS 4 通道 Δ-Σ ADC
  • 点击这里打开及下载ADS1015的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
ADS1015的产品详情:

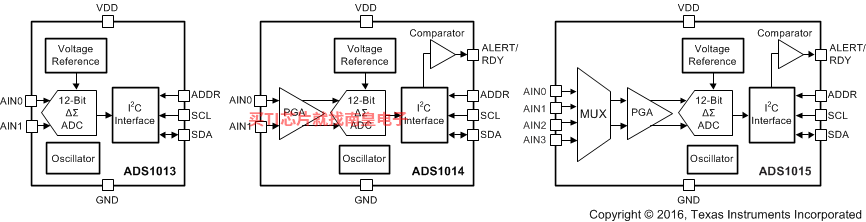

ADS1013、ADS1014 和 ADS1015 器件 (ADS101x) 是兼容 I2C 的 12 位高精度低功耗模数转换器 (ADC),采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS101x 器件采用了低漂移电压基准和振荡器。ADS1014 和 ADS1015 还采用可编程增益放大器 (PGA) 和数字比较器。这些 特性以及较宽的工作电源电压范围使得 ADS101x 非常合适功率受限和空间受限的传感器测量 应用。

ADS101x 可在数据速率高达每秒 3300 个样本 (SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围,从而实现精准的大小信号测量。ADS1015 采用 一个输入多路复用器 (MUX),可实现两次差动输入测量或四次单端输入测量。在 ADS1014 和 ADS1015 中可使用数字比较器进行欠压和过压检测。

ADS101x 既可工作于连续转换模式下,也可工作于单冲模式下。在单冲模式下,这些器件可在一次转换后自动断电;因此显著降低了空闲期间的功耗。

ADS1015的优势和特性:
  • 超小型 X2QFN 封装: 2mm × 1.5mm × 0.4mm
  • 12 位无噪声分辨率
  • 宽电源电压:2.0V 至 5.5V
  • 低流耗:150μA(连续转换模式)
  • 可编程数据速率:128SPS 至 3.3kSPS
  • 单周期稳定
  • 内部低漂移电压基准
  • 内部振荡器
  • I2C 接口:四个可通过引脚选择的地址
  • 四个单端输入或两个差分输入 (ADS1015)
  • 可编程比较器(ADS1014 和 ADS1015)
  • 工作温度范围:-40°C 至 +125°C
ADS1015的参数(英文):
  • Resolution (Bits)
  • 12
  • Number of input channels
  • 4
  • Sample rate (Max) (kSPS)
  • 3.3
  • Interface type
  • I2C
  • Architecture
  • Delta-Sigma
  • Input type
  • Differential, Single-Ended
  • Multi-channel configuration
  • Multiplexed
  • Rating
  • Catalog
  • Reference mode
  • Int
  • Input range (Max) (V)
  • 5.5
  • Input range (Min) (V)
  • 0
  • Features
  • Comparator, Oscillator, PGA, Small Size
  • Operating temperature range (C)
  • -40 to 125
  • Power consumption (Typ) (mW)
  • 0.3
  • Analog voltage AVDD (Min) (V)
  • 2
  • Analog voltage AVDD (Max) (V)
  • 5.5
  • INL (Max) (+/-LSB)
  • 0.5
  • Digital supply (Min) (V)
  • 2
  • Digital supply (Max) (V)
  • 5.5
ADS1015具体的完整产品型号参数及价格(美元):

ADS1015的完整型号有:ADS1015IDGSR、ADS1015IDGST、ADS1015IRUGR、ADS1015IRUGT,以下是这些产品的关键参数及官网采购报价:

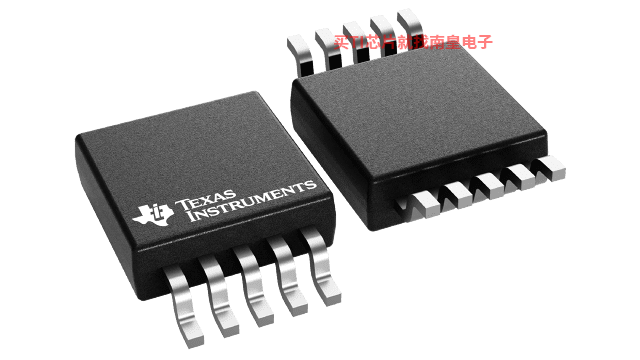

ADS1015IDGSR,工作温度:-40 to 125,封装:VSSOP (DGS)-10,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网ADS1015IDGSR的批量USD价格:1.1(1000+)

ADS1015IDGST,工作温度:-40 to 125,封装:VSSOP (DGS)-10,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网ADS1015IDGST的批量USD价格:1.32(1000+)

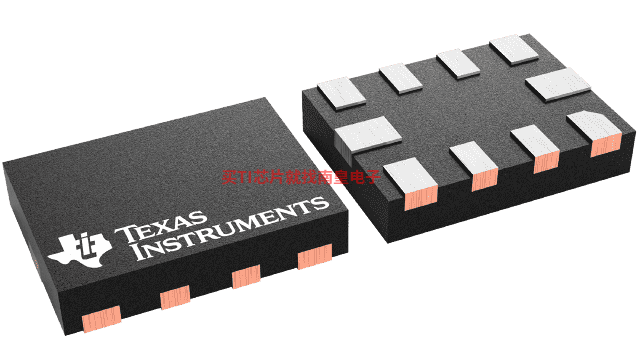

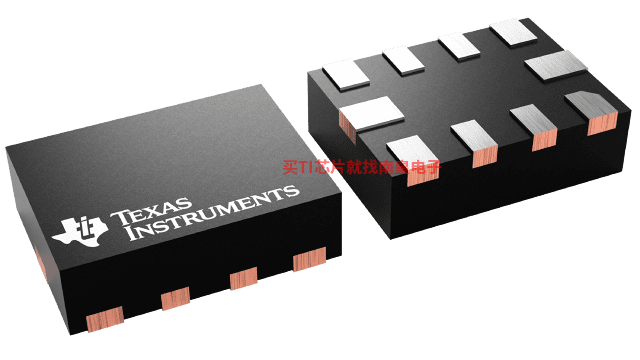

ADS1015IRUGR,工作温度:-40 to 125,封装:X2QFN (RUG)-10,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网ADS1015IRUGR的批量USD价格:1.1(1000+)

ADS1015IRUGT,工作温度:-40 to 125,封装:X2QFN (RUG)-10,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网ADS1015IRUGT的批量USD价格:1.32(1000+)

轻松满足您的TI芯片采购需求
ADS1015的评估套件:

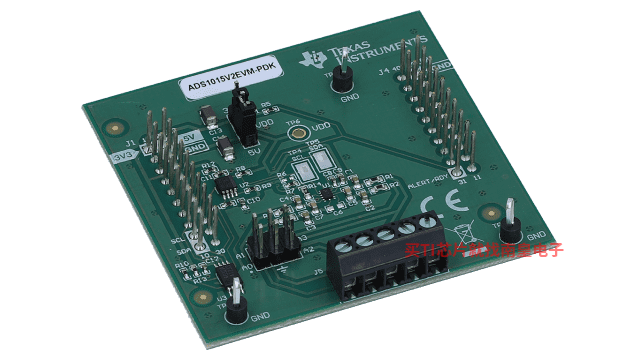

ADS1015EVM-PDK — ADS1015 12 位 3.3kSPS 4 通道 Δ-Σ ADC 评估模块性能演示套件

ADS1015 评估模块 (EVM) 性能演示套件 (PDK) 是一款完整的解决方案,用于评估 ADS1015 12 位超小型、低功耗精密模数转换器 (ADC)。通过 USB 连接和简单的软件接口提供电源和 I/O。模拟输入可连接至端子块,提供两路差分输入或四路单端输入。

ADS1015SW-LINUX — Linux driver for ADS1015

The Linux driver supports the ADS1015 and ADS1115 12-Bit ADCs with Integrated MUX, PGA, Comparator, Oscillator, and Reference. The Linux driver supports communication through the I2C bus and interfaces with the IIO sub-system.

Linux Mainline Status

Available in Linux Main line: Yes
Available through (...)

ADS1015EVM-PDK Software

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

ADC-INPUT-CALC — Analog-to-digital converter (ADC) input driver design tool supporting multiple input types

ADC-INPUT-CALC 是一种在线工具,可为设计模数转换器 (ADC) 的输入缓冲器提供支持。它提供 24 种不同的基于运算放大器的缓冲器电路,这些电路可用于驱动 ADC 输入。可用拓扑涵盖差分单端和变压器耦合输入设计。支持交流耦合和直流耦合设计以及单电源和双电源拓扑。提供两种模式:初学者模式和专家模式。在初学者模式中,设计人员先回答一系列问题,然后会看到解决方案原理图,在某些情况下,还会看到解决方案的可选版本。在专家模式下,设计人员会看到用方框图形式显示的所有 24 (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面,其中显示各种常见计算的列表(从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件)。除了可用作单独的工具之外,该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可(1分钟)
