ADS1285的基本参数
  • 制造厂商:TI
  • 产品类别:数据转换器
  • 技术类目:模数转换器 (ADC) - 精密模数转换器 (<=10MSPS)
  • 功能描述:用于地震探测和地球空间探测的 32 位高分辨率双通道 Δ-Σ ADC
  • 点击这里打开及下载ADS1285的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
ADS1285的产品详情:

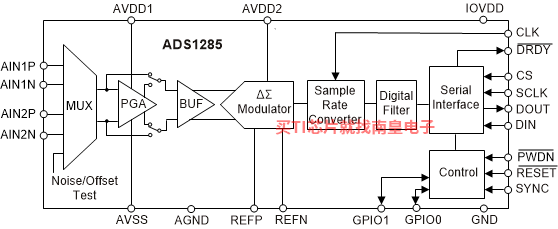

ADS1285 是一款高分辨率、低功耗模数转换器 (ADC),具有可编程增益放大器 (PGA) 和有限脉冲响应 (FIR) 滤波器。该 ADC 可满足地震监测设备的严苛要求,这种设备需要实现高精度数字化和较长电池运行时间。

ADC 采用低噪声 PGA (6nV/√Hz),无需外部放大器即可直接连接到地震检波器和变压器耦合水听器。

功率可扩展模式能够权衡动态范围和功耗。可选缓冲器操作能够绕过 PGA 以进一步降低功耗。

该 ADC 包含一个高分辨率、低漂移、Δ-Σ 调制器和一个具有可编程相位响应的 FIR 数字滤波器。高通滤波器 (HPF) 可从信号中移除直流和低频率成分。采样率转换器 (SRC) 可将时钟频率误差的影响校正到 7ppb 分辨率以内。

该 ADC 采用紧凑的 5mm × 5mm VQFN 封装,额定温度范围为 –40°C 至 +85°C。

ADS1285的优势和特性:
  • 功率可扩展模式(DR 为 500SPS,增益 = 1):
    • 高功耗模式:134dB DR、11.5mW
    • 中等功耗模式:134dB DR、8.5mW
    • 低功耗模式:131dB DR、6.5mW
  • THD:-120dB
  • CMRR:125dB
  • 数据传输速率:125SPS 至 4000SPS
  • PGA 增益:1 至 64
  • 节能缓冲模式
  • 采样率转换器
  • 线性和最小相位数字滤波器
  • 可编程高通滤波器
  • 测试输入通道
  • 偏移和增益校准
  • 通用 I/O
  • 模拟电源:3.3V 或 5V
  • 单电源或双电源运行
  • 参考选项:5V、4.096V 或 2.5V
ADS1285的参数(英文):
  • Resolution (Bits)
  • 32
  • Number of input channels
  • 2
  • Sample rate (Max) (kSPS)
  • 4
  • Interface type
  • SPI
  • Architecture
  • Delta-Sigma
  • Input type
  • Differential
  • Multi-channel configuration
  • Multiplexed
  • Rating
  • Catalog
  • Input range (Max) (V)
  • 2.5
  • Input range (Min) (V)
  • -2.5
  • Features
  • GPIO, PGA
  • Operating temperature range (C)
  • -40 to 85
  • Power consumption (Typ) (mW)
  • 8
  • Analog voltage AVDD (Min) (V)
  • 3
  • SNR (dB)
  • 134
  • Analog voltage AVDD (Max) (V)
  • 5.5
  • Digital supply (Min) (V)
  • 1.65
  • Digital supply (Max) (V)
  • 3.6
ADS1285具体的完整产品型号参数及价格(美元):

ADS1285的完整型号有:PADS1285IRHBR,以下是这些产品的关键参数及官网采购报价:

PADS1285IRHBR,工作温度:-40 to 85,封装:VQFN (RHB)-32,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:-,引脚镀层/焊球材料:-,TI官网PADS1285IRHBR的批量USD价格:28.5(1000+)

轻松满足您的TI芯片采购需求
ADS1285的评估套件:

ADS1285EVM-PDK — 适用于 ADS1285 32 位高分辨率双通道 Δ-Σ ADC 的性能演示套件

ADS1285 评估模块 (EVM) 性能演示套件 (PDK) 是结合了 ADS1285EVM-PDK 和精密主机接口 (PHI) 控制器板的平台。PHI 控制器板允许 ADS1285EVM 通过 USB 端口连接到计算机,从而连接专为全面评估 ADS1285 而设计的软件。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

ADC-INPUT-CALC — Analog-to-digital converter (ADC) input driver design tool supporting multiple input types

ADC-INPUT-CALC 是一种在线工具,可为设计模数转换器 (ADC) 的输入缓冲器提供支持。它提供 24 种不同的基于运算放大器的缓冲器电路,这些电路可用于驱动 ADC 输入。可用拓扑涵盖差分单端和变压器耦合输入设计。支持交流耦合和直流耦合设计以及单电源和双电源拓扑。提供两种模式:初学者模式和专家模式。在初学者模式中,设计人员先回答一系列问题,然后会看到解决方案原理图,在某些情况下,还会看到解决方案的可选版本。在专家模式下,设计人员会看到用方框图形式显示的所有 24 (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面,其中显示各种常见计算的列表(从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件)。除了可用作单独的工具之外,该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可(1分钟)
