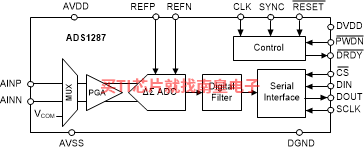

ADS1287 器件是一款低功耗模数转换器 (ADC)，配备集成式可编程增益放大器 (PGA) 和有限脉冲响应 (FIR) 数字滤波器。该 ADC 可满足地震监测设备的严苛要求，这种设备需要在功耗较低的情况下实现高精度数字化。

该 ADC 配备 可编程增益的高阻抗互补金属氧化物半导体 (CMOS) 放大器，适用于通过范围较广的输入信号（±2.5V 至 ±0.156V）将地震检波器和水听器传感器直接连接到 ADC。

该 ADC 包含内在稳定的四阶 Delta-Sigma (ΔΣ) 调制器。调制器数字输出由内部的 FIR 数字滤波器过滤和抽取，以生成 ADC 转换结果。

FIR 数字滤波器的数据速率高达每秒 1000 个样本 (SPS)。高通滤波器 (HPF) 可从转换结果中移除直流和低频率分量。片上增益和偏移调节寄存器支持系统校准。

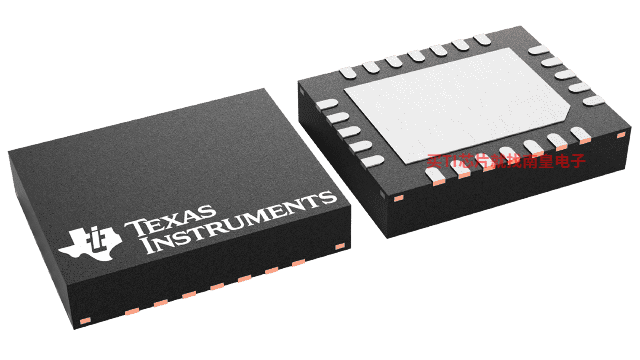

在高分辨率模式下，放大器、调制器和数字滤波器共消耗 4.5mW（低功耗模式下为 2.4mW）。该 ADC 采用紧凑型 5mm × 4mm VQFN 封装。该 ADC 的完全额定工作温度范围为 –40°C 至 +85°C。

• 可选择工作模式
• 高分辨率模式：
  • SNR：113dB（1000SPS，增益 = 1）
  • 功耗：4.5mW
• 低功耗模式：
  • SNR：110dB（1000SPS，增益 = 1）
  • 功耗：2.4mW
• THD：-115dB
• CMRR：115dB
• 高阻抗 CMOS PGA
  • 增益：1、2、4、8 和 16
• 数据传输速率：62.5SPS 至 1000SPS
• 灵活的数字滤波器：
  • 正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）
  • 线性和最小相位响应
  • 可编程高通滤波器
• 偏移和增益校准
• 同步控制
• 与 SPI 兼容的接口
• 模拟电源：5V 或 ±2.5V
• 数字电源：2.5V 至 3.3V

• Resolution (Bits)
• 24
• Number of input channels
• 1
• Sample rate (Max) (kSPS)
• 1
• Interface type
• SPI
• Architecture
• Delta-Sigma
• Input type
• Differential
• Multi-channel configuration
• —
• Rating
• Catalog
• Reference mode
• Ext
• Input range (Max) (V)
• 1.15, 3.75
• Input range (Min) (V)
• -1.6, 1
• Features
• PGA
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 4.5
• Analog voltage AVDD (Min) (V)
• -2.5, 0
• SNR (dB)
• 119
• Analog voltage AVDD (Max) (V)
• 2.5, 5
• Digital supply (Min) (V)
• 2.25
• Digital supply (Max) (V)
• 3.6

ADS1287的完整型号有：ADS1287IRHFR、ADS1287IRHFT，以下是这些产品的关键参数及官网采购报价：

ADS1287IRHFR，工作温度：-40 to 85，封装：VQFN (RHF)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS1287IRHFR的批量USD价格：26.4（1000+）

ADS1287IRHFT，工作温度：-40 to 85，封装：VQFN (RHF)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS1287IRHFT的批量USD价格：28.4（1000+）
