ADS424x 和 ADS422x 系列器件是 ADS42xx 超低功耗系列双通道 14 位/12 位模数转换器 (ADC) 的低速变型产品。该器件凭借创新设计技术实现了高动态性能，并且采用 1.8V 电源供电运行，功耗极低。该拓扑结构使得 ADS424x/422x 非常适合多载波、高带宽通信 转换器。

ADS424x/422x 具有精细增益选项，可用于提升在较低满量程输出范围内的 SFDR 性能。这些器件包括一个 DC 失调校正环路，可用来消除 ADC 偏移。双倍数据速率 (DDR) LVDS 与并行 CMOS 数字输出接口都采用紧凑型 VQFN-64 封装。

这些器件包含内部基准，并消除了传统基准引脚与相关去耦电容。所有器件都在工业温度范围（–40°C 至 85°C）内额定运行。

• 超低功耗，采用 1.8V 单电源，CMOS 输出：
  • 65MSPS 时的总功耗为 183mW
  • 125MSPS 时的总功耗为 277mW
  • 160MSPS 时的总功耗为 332mW
• 高动态性能：
  • 170MHz 时的无杂散动态范围 (SFDR) 为 88dBc
  • 170MHz 时的信噪比 (SNR) 为 71.4dBFS
• 串扰：185MHz 时大于 90dB
• 可编程增益最高达 6dB，可权衡 SNR/SFDR 性能
• DC 偏移校正
• 输出接口选项：
  • 1.8V 并行 CMOS 接口
  • 支持可编程摆幅的双倍数据速率 (DDR) 低压动态信令 (LVDS)：
    • 标准摆幅：350mV
    • 低摆幅：200mV
• 支持 低至 200mVPP 的输入时钟幅值
• 封装：超薄四方扁平无引线 (VQFN)-64 (9.00mm x 9.00mm)

应用

• 无线通信基础设施
• 软件定义无线电
• 功率放大器线性化

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

• Sample rate (Max) (MSPS)
• 65
• Resolution (Bits)
• 14
• Number of input channels
• 2
• Interface type
• DDR LVDS, Parallel CMOS
• Analog input BW (MHz)
• 600
• Features
• Low Power
• Rating
• Catalog
• Input range (Vp-p)
• 2
• Power consumption (Typ) (mW)
• 183
• Architecture
• Pipeline
• SNR (dB)
• 73.6
• ENOB (Bits)
• 11.5
• SFDR (dB)
• 91
• Operating temperature range (C)
• -40 to 85
• Input buffer
• No

ADS4242的完整型号有：ADS4242IRGCR、ADS4242IRGCT，以下是这些产品的关键参数及官网采购报价：

ADS4242IRGCR，工作温度：-40 to 85，封装：VQFN (RGC)-64，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS4242IRGCR的批量USD价格：18.973（1000+）

ADS4242IRGCT，工作温度：-40 to 85，封装：VQFN (RGC)-64，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS4242IRGCT的批量USD价格：20.973（1000+）

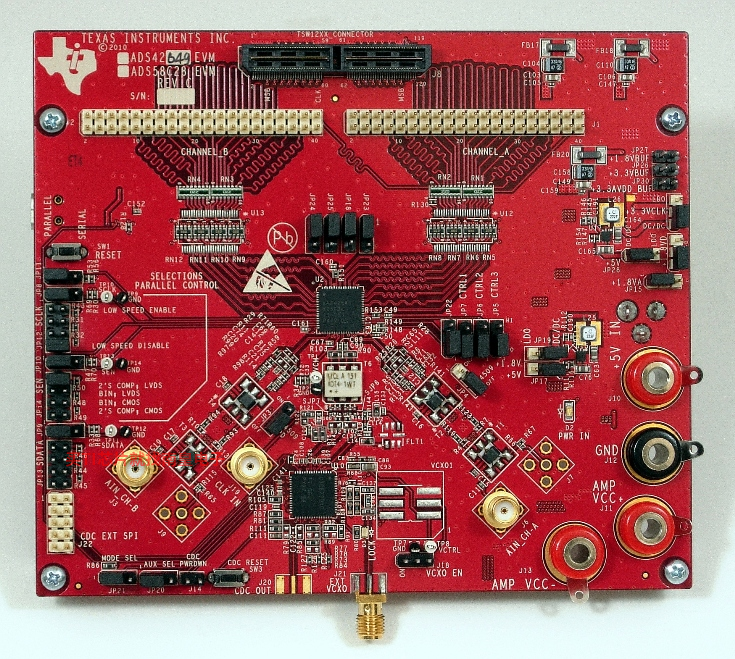

ADS4242EVM — ADS4245 评估模块
