ADS62P4X is a dual channel 14-bit A/D converter family with maximum sample rates up to 125 MSPS. It combines high performance and low power consumption in a compact 64 QFN package. Using an internal sample and hold and low jitter clock buffer, the ADC supports high SNR and high SFDR at high input frequencies. It has coarse and fine gain options that can be used to improve SFDR performance at lower full-scale input ranges.

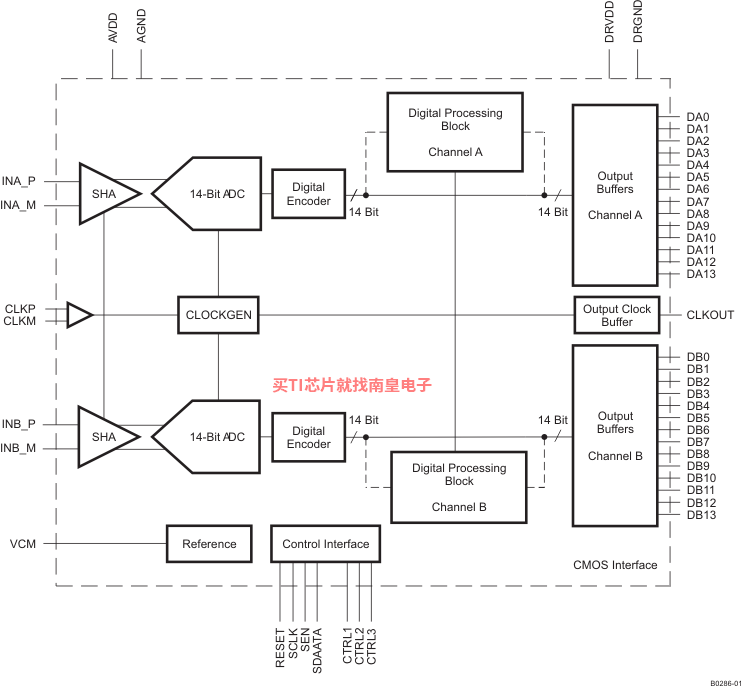

ADS62P4X includes a digital processing block that consists of several useful and commonly used digital functions such as ADC offset correction, fine gain correction (in steps of 0.05 dB), decimation by 2,4,8 and in-built and custom programmable filters. By default, the digital processing block is bypassed, and its functions are disabled.

Two output interface options exist – parallel CMOS and DDR LVDS (Double Data Rate). ADS62P4X includes internal references while traditional reference pins and associated decoupling capacitors have been eliminated. Nevertheless, the device can also be driven with an external reference. The device is specified over the industrial temperature range (–40°C to 85°C).

• Maximum Sample Rate: 125 MSPS
• 14-Bit Resolution with No Missing Codes
• 95 dB Crosstalk
• Parallel CMOS and DDR LVDS Output Options
• 3.5 dB Coarse Gain and Programmable Fine Gain up to 6 dB for SNR/SFDR Trade-Off
• Digital Processing Block with:
  • Offset Correction
  • Fine Gain Correction, in Steps of 0.05 dB
  • Decimation by 2/4/8
  • Built-in and Custom Programmable 24-Tap Low-/High-/ Band-Pass Filters
• Supports Sine, LVPECL, LVDS and LVCMOS Clocks and Amplitude Down to 400 mVPP
• Clock Duty Cycle Stabilizer
• Internal Reference; Supports External Reference also

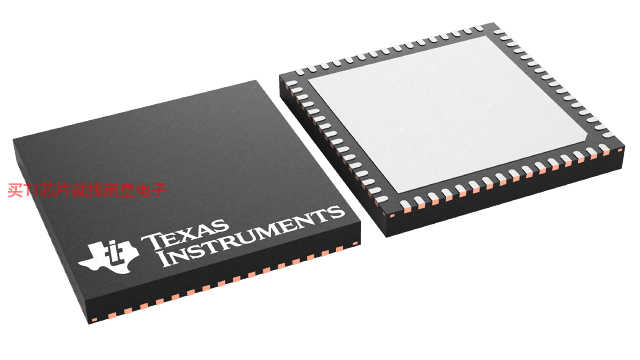

• 64-QFN Package (9mm × 9mm)
• Pin Compatible 12-Bit Family (ADS62P2X)

• Sample rate (Max) (MSPS)
• 80
• Resolution (Bits)
• 14
• Number of input channels
• 2
• Interface type
• DDR LVDS, Parallel CMOS
• Analog input BW (MHz)
• 450
• Features
• High Performance
• Rating
• Catalog
• Input range (Vp-p)
• 2
• Power consumption (Typ) (mW)
• 587
• Architecture
• Pipeline
• SNR (dB)
• 74.8
• ENOB (Bits)
• 12
• SFDR (dB)
• 93
• Operating temperature range (C)
• -40 to 85
• Input buffer
• No

ADS62P43的完整型号有：ADS62P43IRGCR、ADS62P43IRGCT，以下是这些产品的关键参数及官网采购报价：

ADS62P43IRGCR，工作温度：-40 to 85，封装：VQFN (RGC)-64，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS62P43IRGCR的批量USD价格：39.93（1000+）

ADS62P43IRGCT，工作温度：-40 to 85，封装：VQFN (RGC)-64，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS62P43IRGCT的批量USD价格：41.93（1000+）
