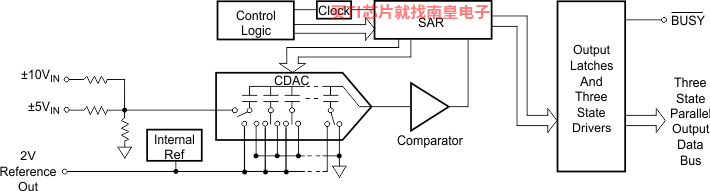

The ADS7800 is a complete 12-bit sampling analog-to-digital converter using state-of-the-art CMOS structures. It contains a complete 12-bit successive approximation A/D converter with internal sample/hold, reference, clock, digital interface for microprocessor control, and three-state output drivers.

The ADS7800 is specified at a 333kHz sampling rate. Conversion time is factory set for 2.70µs max over temperature, and the high speed sampling input stage insures a total acquisition and conversion time of 3µs max over temperature. Precision, laser-trimmed scaling resistors provide industry-standard input ranges of ±5V or ±10V.

AC and DC performance are completely specified. Two grades based on linearity and dynamic performance are available to provide the optimum price/performance fit in a wide range of applications.

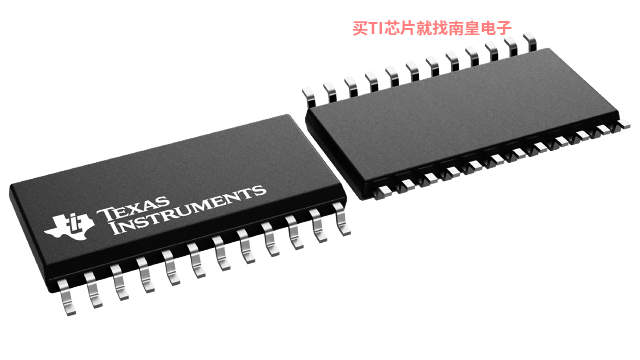

The 24-pin ADS7800 is available in plastic and side-braze hermetic 0.3" wide DIPs, and in an SOIC package. It operates from a +5V supply and either a –12V or –15V supply. The ADS7800 is available in grades specified over 0°C to +70°C and –40°C to +85°C temperature ranges.

• 333k SAMPLES PER SECOND
• STANDARD ±10V AND ±5V INPUT RANGES
• DC PERFORMANCE OVER TEMP:
  • No Missing Codes
  • 1/2LSB Integral Linearity Error
  • 3/4LSB Differential Linearity Error
• AC PERFORMANCE OVER TEMP:
  • 72dB Signal-to-Noise Ratio
  • 80dB Spurious-free Dynamic Range
  • –80dB Total Harmonic Distortion
• INTERNAL SAMPLE/HOLD, REFERENCE, CLOCK, AND THREE-STATE OUTPUTS
• POWER DISSIPATION: 215mW max
• PACKAGE:
  • 24-Pin Single-Wide DIP
  • 24-Lead SOIC

Note: Recommended Voltage Reference: REF02 and REF102 All trademarks are teh property of their respective owners.

• Resolution (Bits)
• 12
• Number of input channels
• 1
• Sample rate (Max) (kSPS)
• 333
• Interface type
• Byte-Wide, Parallel
• Architecture
• SAR
• Input type
• Single-Ended
• Multi-channel configuration
• —
• Rating
• Catalog
• Reference mode
• Int
• Input range (Max) (V)
• 10
• Input range (Min) (V)
• -10
• Features
• —
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 135
• Analog voltage AVDD (Min) (V)
• 4.75
• SNR (dB)
• 73
• Analog voltage AVDD (Max) (V)
• 5.25
• INL (Max) (+/-LSB)
• 0.5
• Digital supply (Min) (V)
• 4.75
• Digital supply (Max) (V)
• 5.25

ADS7800的完整型号有：ADS7800JU、ADS7800JU/1K、ADS7800KU、ADS7800AH、ADS7800BH，以下是这些产品的关键参数及官网采购报价：

ADS7800JU，工作温度：-40 to 85，封装：SOIC (DW)-24，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网ADS7800JU的批量USD价格：62.375（1000+）

ADS7800JU/1K，工作温度：-40 to 85，封装：SOIC (DW)-24，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网ADS7800JU/1K的批量USD价格：60.375（1000+）

ADS7800KU，工作温度：-40 to 85，封装：SOIC (DW)-24，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：Call TI，TI官网ADS7800KU的批量USD价格：60.375（1000+）

ADS7800AH，工作温度：PropertyValue，封装：CDIP SB (JDN)-24，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网ADS7800AH的批量USD价格：70.875（1000+）

ADS7800BH，工作温度：PropertyValue，封装：CDIP SB (JDN)-24，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网ADS7800BH的批量USD价格：86.625（1000+）
