The ADS8364 includes six, 16-bit, 250KHz ADCs (Analog to Digital Converters) with 6 fully differential input channels grouped into two pairs for high-speed simultaneous signal acquisition. Inputs to the sample-and-hold amplifiers are fully differential and are maintained differential to the input of the ADC. This provides excellent common-mode rejection of 80dB at 50KHz that is important in high-noise environments.

The ADS8364 offers a flexible high-speed parallel interface with a direct address mode, a cycle, and a FIFO mode. The output data for each channel is available as a 16-bit word.

• 6 INPUT CHANNELS
• FULLY DIFFERENTIAL INPUTS
• 6 INDEPENDENT 16-BIT ADC
• 4 μs TOTAL THROUGHPUT PER CHANNEL
• TESTED NO MISSING CODES TO 14 BITS
• BUFFERED REFERENCE INPUTS
• LOW POWER: 450mW

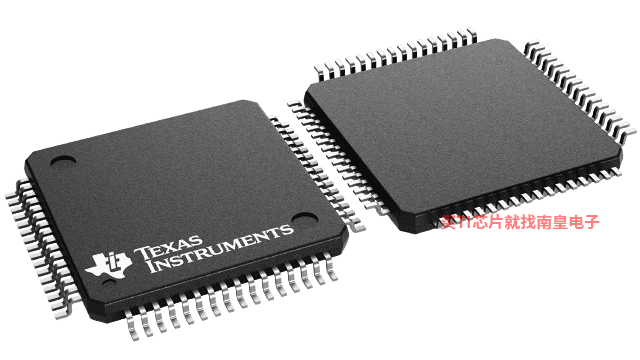

• TQFP-64 PACKAGE
• APPLICATIONS
  • MOTOR CONTROL
  • MULTI-AXIS POSITIONING SYSTEMS
  • 3-PHASE POWER CONTROL

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 16
• Number of input channels
• 6
• Sample rate (Max) (kSPS)
• 250
• Interface type
• Byte-Wide, Parallel
• Architecture
• SAR
• Input type
• Pseudo-Differential
• Multi-channel configuration
• Simultaneous Sampling
• Rating
• Catalog
• Reference mode
• Ext, Int
• Input range (Max) (V)
• 2.6
• Input range (Min) (V)
• 0
• Features
• —
• Operating temperature range (C)
• -40 to 85
• Power consumption (Typ) (mW)
• 413.1
• Analog voltage AVDD (Min) (V)
• 4.75
• SNR (dB)
• 83.2
• Analog voltage AVDD (Max) (V)
• 5.25
• INL (Max) (+/-LSB)
• 8
• Digital supply (Min) (V)
• 2.7
• Digital supply (Max) (V)
• 5.5

ADS8364的完整型号有：ADS8364Y/250、ADS8364Y/2K，以下是这些产品的关键参数及官网采购报价：

ADS8364Y/250，工作温度：-40 to 85，封装：TQFP (PAG)-64，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8364Y/250的批量USD价格：19.521（1000+）

ADS8364Y/2K，工作温度：-40 to 85，封装：TQFP (PAG)-64，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8364Y/2K的批量USD价格：17.521（1000+）
