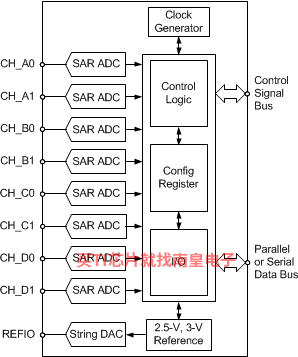

ADS85x8 具备 8 个基于逐次逼近寄存器 (SAR) 的低功耗 12 位、14 位或 16 位模数转换器 (ADC)，每个 ADC 都配有真正的双极输入。这些通道分组为四对，能够以高达 650kSPS 的速率同时采集信号。

这些器件允许选择并行或串行接口，并且支持菊花链连接。可编程基准允许处理幅值最高可达 ±12V 的模拟输入信号。

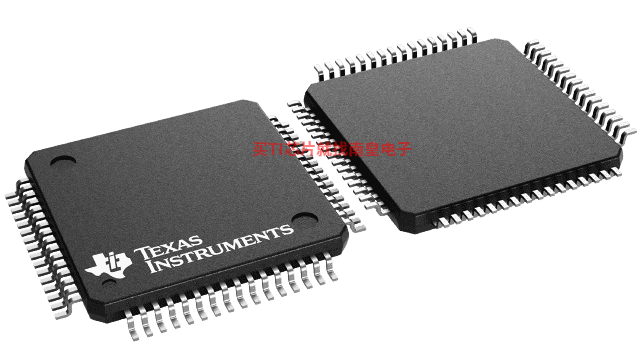

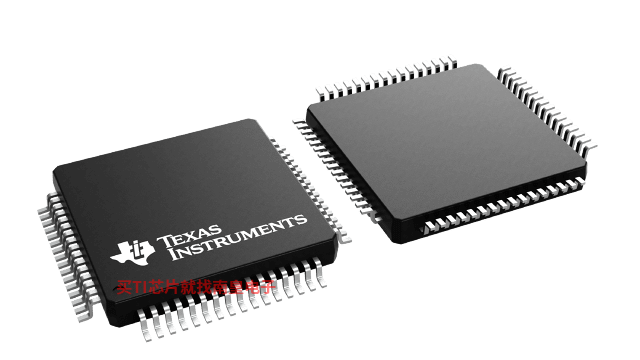

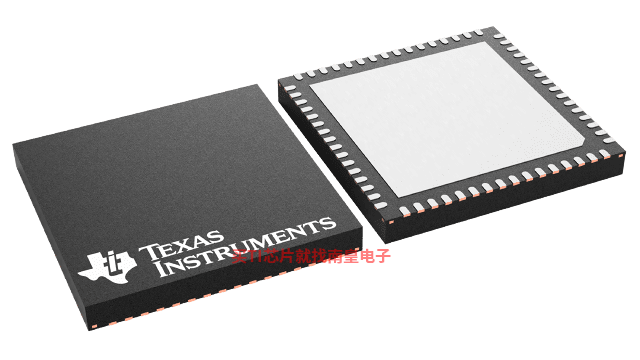

ADS85x8 系列采用 64 引脚超薄四方扁平无引线 (VQFN) 和薄型四方扁平 (LQFP) 封装，并且支持自动休眠模式，可最大限度地降低功耗。整个系列的额定工作温度范围为 -40℃ 至 +125℃。

• 12 位、14 位和 16 位 ADC 系列（各成员器件的引脚和软件彼此兼容）
• 每通道的最大数据速率：
  • ADS8528：650kSPS (PAR) 或 480kSPS (SER)
  • ADS8548：600kSPS (PAR) 或 450kSPS (SER)
  • ADS8568：510kSPS (PAR) 或 400kSPS (SER)
• 出色的交流性能：
  • 信噪比： ADS8528：73.9dB；ADS8548：85dB；ADS8568：91.5dB
  • 总谐波失真： ADS8528：–89dB；ADS8548：–91dB；ADS8568：–94dB
• 可编程、经缓冲的内部基准： 0.5V–2.5V 或 0.5V–3.0V，最高支持 ±12V 的输入电压范围
• 可选并行或串行接口
• 采用自动休眠模式的可扩展低功耗操作：10kSPS 时仅为 32mW
• 可在扩展工业温度范围内完全额定运行

应用

• 保护中继器
• 电源质量测量
• 多轴电机控制
• 可编程逻辑控制器
• 工业数据采集

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 16
• Number of input channels
• 8
• Sample rate (Max) (kSPS)
• 500
• Interface type
• Parallel, Byte-Wide, SPI
• Architecture
• SAR
• Input type
• Single-Ended
• Multi-channel configuration
• Simultaneous Sampling
• Rating
• Catalog
• Reference mode
• Ext, Int
• Input range (Max) (V)
• 12
• Input range (Min) (V)
• -12
• Features
• Daisy-Chainable, Oscillator
• Operating temperature range (C)
• -40 to 125
• Power consumption (Typ) (mW)
• 335
• Analog voltage AVDD (Min) (V)
• 4.5
• SNR (dB)
• 91.5
• Analog voltage AVDD (Max) (V)
• 5.5
• INL (Max) (+/-LSB)
• 3
• Digital supply (Min) (V)
• 2.7
• Digital supply (Max) (V)
• 5.5

ADS8568的完整型号有：ADS8568SPM、ADS8568SPMR、ADS8568SRGCR、ADS8568SRGCT，以下是这些产品的关键参数及官网采购报价：

ADS8568SPM，工作温度：-40 to 125，封装：LQFP (PM)-64，包装数量MPQ：160个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8568SPM的批量USD价格：13.55（1000+）

ADS8568SPMR，工作温度：-40 to 125，封装：LQFP (PM)-64，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8568SPMR的批量USD价格：11.55（1000+）

ADS8568SRGCR，工作温度：-40 to 125，封装：VQFN (RGC)-64，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8568SRGCR的批量USD价格：11.55（1000+）

ADS8568SRGCT，工作温度：-40 to 125，封装：VQFN (RGC)-64，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网ADS8568SRGCT的批量USD价格：13.55（1000+）

ADCPRO — 模数转换器 Pro (ADCPro) 评估软件

ADCPro™ 是一种模块化软件系统，无需昂贵的逻辑分析仪和复杂的分析程序即可对模数转换器 (ADC) 进行评估。单独使用适用于对从 ADC 测试中捕获的数据集执行分析；与德州仪器 (TI) ADC 评估模块 (EVM) 以及合适的数据采集卡配合使用时，它便可作为功能强大的评估测试包的一部分。

lock = 需要出口许可（1分钟）

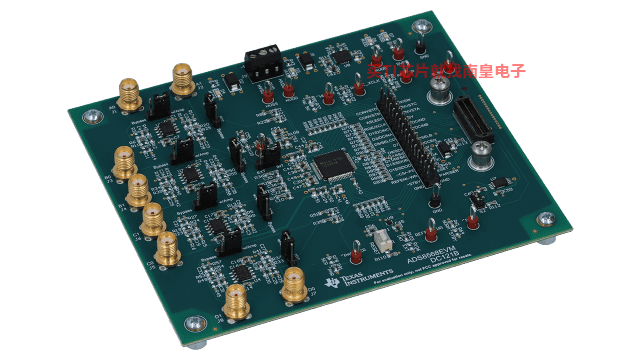

ADS8568EVM-PDK — ADS8568 16 位 8 通道同步采样 SAR ADC EVM 性能演示套件 (PDK)

ADS8568EVM 是一款评估平台，适用于 16 位 8 通道同步采样双极输入模数转换器 (ADC) ADS8568。ADS8568EVM 可用于对 ADS8568 器件的各个方面进行评估。

Source Files for SBAA247

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ADC-INPUT-CALC — Analog-to-digital converter (ADC) input driver design tool supporting multiple input types

ADC-INPUT-CALC 是一种在线工具，可为设计模数转换器 (ADC) 的输入缓冲器提供支持。它提供 24 种不同的基于运算放大器的缓冲器电路，这些电路可用于驱动 ADC 输入。可用拓扑涵盖差分单端和变压器耦合输入设计。支持交流耦合和直流耦合设计以及单电源和双电源拓扑。提供两种模式：初学者模式和专家模式。在初学者模式中，设计人员先回答一系列问题，然后会看到解决方案原理图，在某些情况下，还会看到解决方案的可选版本。在专家模式下，设计人员会看到用方框图形式显示的所有 24 (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）
