AMC1304 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 V_PEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

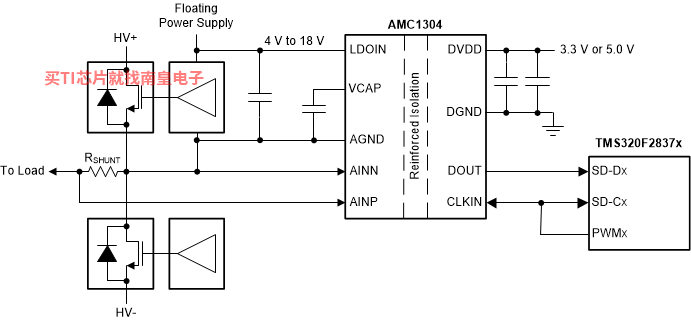

AMC1304 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。

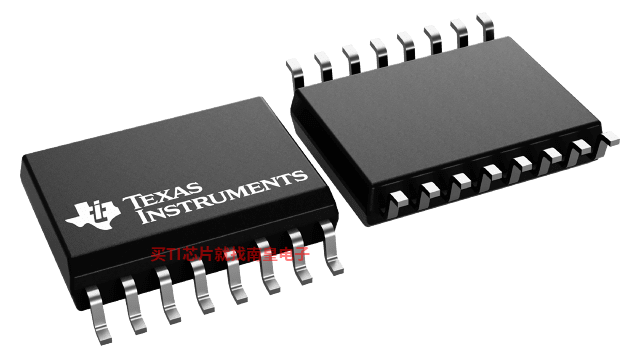

AMC1304 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。

• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：
  • 输入电压范围为 ±50mV 或 ±250mV
  • CMOS 或 LVDS 数字接口选项
• 出色的直流性能，支持系统级高精度感测：
  • 偏移误差：±50μV 或 ±100μV（最大值）
  • 偏移漂移：1.3μV/°C（最大值）
  • 增益误差：±0.2% 或 ±0.3%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 安全相关认证：
  • 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
  • CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
• 瞬态抗扰度：15kV/μs（最小值）
• 高电磁场抗扰度（请参见应用手册 SLLA181A）
• 外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
• 18V 片载低压降 (LDO) 稳压器
• 可在扩展工业温度范围内运行

• Device type
• Current sensing
• Input range (Vp-p)
• 250mV
• Interface type
• LVDS
• Sample rate (Max) (MSPS)
• 20
• Rating
• Catalog
• Isolation (kV peak)
• 7
• CMTI (Min) (kV/μs)
• 15
• Number of input channels
• 1
• Architecture
• Delta-Sigma
• SNR (dB)
• 85
• Operating temperature range (C)
• -40 to 125
• INL (Max) (+/-LSB)
• 4
• Power consumption (Typ) (mW)
• 58.9

AMC1304L25的完整型号有：AMC1304L25DW、AMC1304L25DWR，以下是这些产品的关键参数及官网采购报价：

AMC1304L25DW，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC1304L25DW的批量USD价格：4.24（1000+）

AMC1304L25DWR，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC1304L25DWR的批量USD价格：3.533（1000+）

AMC1304L25EVM — AMC1304L25 评估模块

AMC1304L25 是用于高分辨率测量应用的隔离式单通道 delta-sigma (ΔΣ) 调制器，这些应用包括电流监控、工业过程控制以及电机定位系统。AMC1304L25EVM 是一款小型电路板，其中包含了评估 AMC1304L25 器件所需的所有必要组件。AMC1304L25EVM 用户指南中包含了完整的电路原理图，并介绍了评估模块的特征与用法。要详细了解 AMC1304L25 的完整信息，请参阅 AMC1304L25 产品文件夹。
