AMC1305 器件是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 V_峰值 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1305 针对直接连接分流电阻器或其它低电压等级信号源进行了优化，同时具有出色的直流和交流性能。分流电阻器通常用于感测电机驱动、绿色能源发电系统或其它工业应用中的 电流。通过使用适当的数字滤波器（即，集成于 TMS320F2837x）来抽取位流，该器件可在 78kSPS 数据速率下实现 85dB (13.8 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由 5V (AVDD) 标称电压供电，而隔离数字接口则由 3.3V 或 5V 电源 (DVDD) 供电。

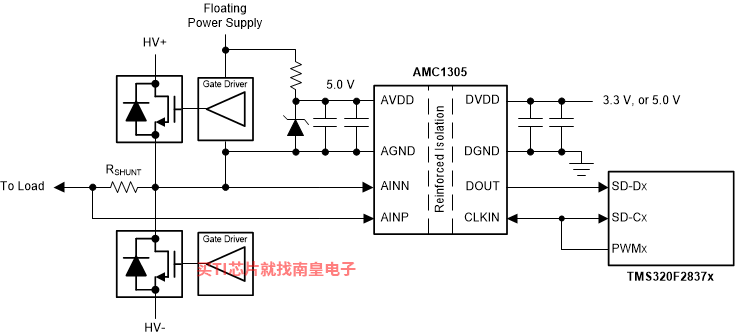

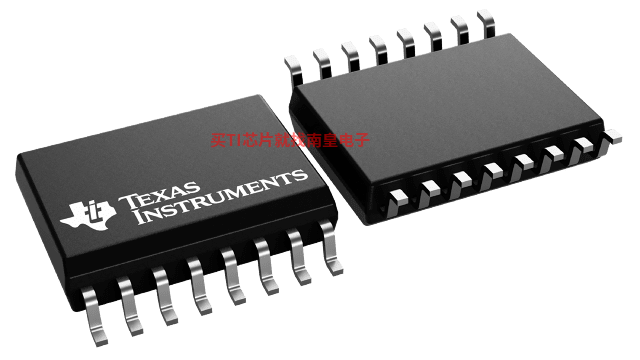

AMC1305 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。

• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：
  • 输入电压范围为 ±50mV 或 ±250mV
  • 互补金属氧化物半导体 (CMOS) 或低压差分信令 (LVDS) 数字接口选项
• 出色的直流性能，支持系统级高精度感测：
  • 偏移误差：±50μV 或 ±150μV（最大值）
  • 偏移漂移：1.3μV/°C（最大值）
  • 增益误差：±0.3%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 安全相关认证：
  • 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
  • CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
• 瞬态抗扰度：15kV/μs（最小值）
• 高电磁场抗扰度（请参见应用手册 SLLA181A）
• 外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
• 可在扩展工业温度范围内运行

• Device type
• Current sensing
• Input range (Vp-p)
• 50mV
• Interface type
• Serial CMOS
• Sample rate (Max) (MSPS)
• 20
• Rating
• Catalog
• Isolation (kV peak)
• 7
• CMTI (Min) (kV/μs)
• 15
• Number of input channels
• 1
• Architecture
• Delta-Sigma
• SNR (dB)
• 76
• Operating temperature range (C)
• -40 to 125
• INL (Max) (+/-LSB)
• 4
• Power consumption (Typ) (mW)
• 38.4

AMC1305M05的完整型号有：AMC1305M05DW、AMC1305M05DWR，以下是这些产品的关键参数及官网采购报价：

AMC1305M05DW，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC1305M05DW的批量USD价格：4.066（1000+）

AMC1305M05DWR，工作温度：-40 to 125，封装：SOIC (DW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC1305M05DWR的批量USD价格：3.388（1000+）

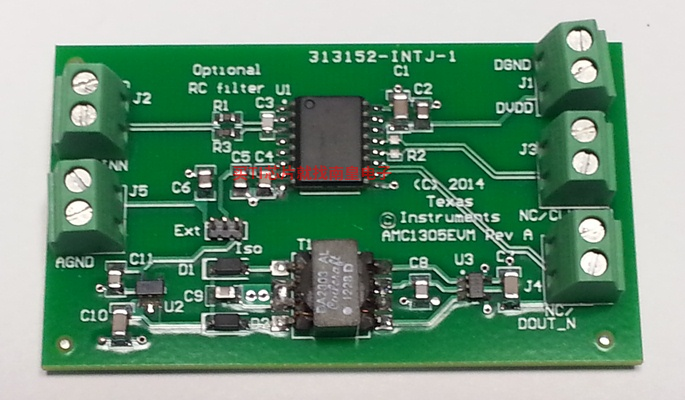

AMC1305M05EVM — 适用于 AMC1305M05 具有 ±50mV 输入的增强型隔离式调制器的评估模块

AMC1305M05 是一款隔离式单通道 Δ-Σ 调制器，适用于电流监测、工业过程控制以及电机定位系统等高分辨率测量应用。AMC1305M05 评估模块 (EVM) 是一款小型电路板，其中包含评估 AMC1305M05 所需的所有元件。

AMC1305M05EVM 用户指南中包含了完整的电路原理图，并介绍了 EVM 的特性和使用。有关 AMC1305M05 的完整详细信息，请参阅 AMC1305M05 产品页面。

AMC1305M25 IBIS Model

这种基于分流器的隔离式电流测量单元无需使用电流互感器 (CT) 即可实现高精度电流测量。通过整合了高压隔离功能和 Delta-Sigma 调制器的 AMC1304 来实现隔离。此解决方案避免了使用 CT 的必要，这是客户十分重视的一点，因为这可以减小电路板尺寸、降低产品重量、减轻系统中的串扰和 EMI，此外通过将 CT 替换为分流器可减少机械问题，从而潜在延长产品使用寿命。

TIDA-00171 — 隔离式电流分流和电压测量参考设计

此评估套件和参考设计在 C2000 TMS320F28377D Delfino 微控制器中实现了 AMC130x 加强版隔离式 Delta-Sigma 调制器以及集成式正弦滤波器。此设计让您能够评估这些测量值的性能：三个电机电流、三个逆变器电压以及直流链路电压。套件中提供了固件来配置正弦滤波器、设置 PLL 频率以及接收来自正弦滤波器的数据。此外，还提供一个多功能运行时 GUI 来帮助用户验证 AMC130x 性能，并支持 Delfino 控制器中的正弦滤波器参数的配置更改。

TIPD165 — 隔离型、基于分流器的电流感测参考设计

此参考设计经过验证，基于 AMC1304M25 隔离式 Δ-Σ 调制器和 TMS320F28377D 微控制器实现隔离式电流检测数据采集。此设计适用于需要出色电流隔离和精度的基于分流器的电流测量应用，例如工业电机驱动器、光伏逆变器和电能计量。它能够测量从 -10A 到 +10A 的负载电流，未校准精度优于 0.3%，它还提供高分辨率通道和额外的过流或短路检测通道双重功能。设计功能和性能通过制造三个 PCB 并测量直流和交流输入信号的结果，针对电路设计目标进行了验证。

TIDA-01094 — 适用于隔离式分流电流测量的抗磁场干扰、无变压器电源参考设计

TIDA-01094 参考设计通过使用隔离式 Δ-Σ 调制器实现了具有隔离式分流传感器的 0.5 类三相无变压器能量测量系统。Δ-Σ 调制器使其输出电路与输入电路进行电容性隔离，从而提供无变压器的数据隔离。每个调制器的高侧由一个同样无变压器的电容压降电源供电。由于在这种设计中不使用变压器，因此这种设计与生俱来就能抗磁性干扰。此外，高侧电容压降电源降低了整体系统成本，具有固有的低传导和辐射发射，并且由于高侧单独由市电供电而非来自低侧电源，因此减少了从低侧电源消耗的电流。

TIDA-00209 — 电机驱动器的隔离式电流分流和电压测量参考设计

此参考设计使用 AMC130x 增强型隔离式 delta-sigma 调制器以及 AM437x Sitara ARM Cortex -A9 处理器，可在 PRU-ICSS 上实现 Sinc 滤波器。此设计让您能够评估这些测量值的性能：三个电机电流、三个逆变器电压以及直流链路电压。该参考设计中提供了固件来配置 Sinc 滤波器、设置调制器频率以及接收来自 Sinc 滤波器的数据。此外，还提供一个多功能运行时 GUI 来帮助用户验证 AMC130x 性能，并支持 Sitara 处理器中对 Sinc 滤波器参数进行的配置更改。
