AMC22C11_TI 具有可调阈值和锁存功能的快速响应基础型隔离式比较器

AMC22C11的基本参数

AMC22C11的产品详情：

AMC22C11 是一款响应时间短的隔离式比较器。开漏输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 3kV_RMS 的电隔离，符合 VDE 0884-17 和 UL1577 标准，并且可支持高达 560V_RMS 的工作电压。

在低迟滞模式下，跳变阈值可通过单个外部电阻器在 20mV 至 450mV 之间调节，在高迟滞模式下则可在 600mV 至 2.7V 之间调节。

器件上的开漏输出支持输出状态与输入状态保持一致的透明模式（锁存输入连接至 GND2）或会在锁存输入信号的下降沿上清除输出的锁存模式。

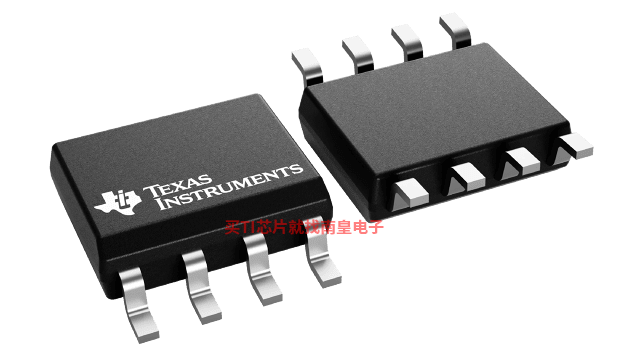

AMC22C11 采用 8 引脚 SOIC 封装，其额定工业级工作温度范围为 –40°C 至 +125°C。

AMC22C11的优势和特性：

高侧电源具有宽电压范围：3V 至 27V
低侧电源电压范围：2.7V 至 5.5V
可调阈值：20 mV 至 2.7V
阈值调整基准电流：
- 100μA，±2%
跳变阈值误差：250 mV 时为 ±1%（最大值）
传播延迟：240 ns（典型值）
高 CMTI：55 kV/μs（最小值）
具有可选锁存模式的开漏输出
安全相关认证：
- 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 4250VPK 基础型隔离
- 符合 UL1577 标准且长达 1 分钟的 3000VRMS 隔离
针对更大工业温度范围进行了全面优化： –40°C 至 +125°C

AMC22C11的参数（英文）：

AMC22C11具体的完整产品型号参数及价格（美元）：

AMC22C11的完整型号有：AMC22C11DR、PAMC22C11DR，以下是这些产品的关键参数及官网采购报价：

AMC22C11DR，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网AMC22C11DR的批量USD价格：1（1000+）

PAMC22C11DR，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PAMC22C11DR的批量USD价格：1（1000+）

AMC22C11的评估套件：

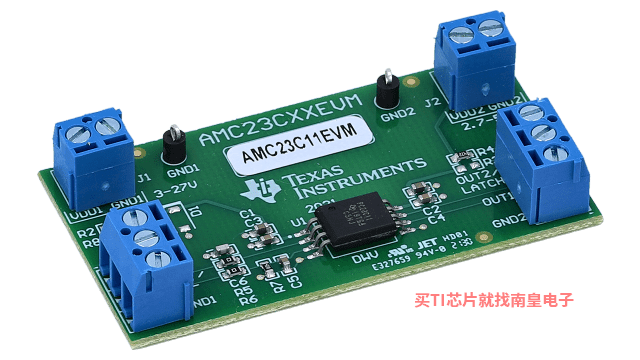

AMC23C11EVM — 适用于 AMC23C11 快速响应增强型隔离式比较器的评估模块

AMC23C11 评估模块 (EVM) 是一个用于评估 AMC23C11 的平台，后者是一款响应时间短、具有锁存功能的隔离式窗口比较器。比较器的输出通过隔离栅与输入电路分离，该隔离栅经认证，可提供高达 5kVRMS 的增强型电隔离，并支持高达 1.5kVRMS 的工作电压。

AMC22C11的电路图解：

AMC22C11的评估套件：
