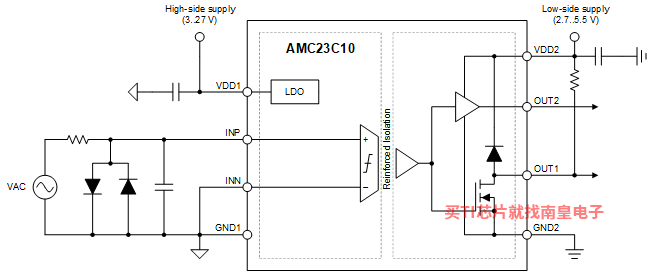

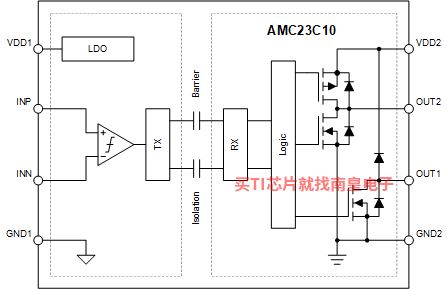

AMC23C10 是一款响应时间短的精密隔离式比较器，专门设计用于过零检测，可检测必须与低压电路实现电隔离的高压信号。开漏和推挽输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 5kV_RMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1kV_PK 的工作电压。

该器件提供一个开漏输出和一个推挽输出，传播延迟不到 390ns。集成的低压降 (LDO) 稳压器在高压侧支持 3V 至 27V 的工作电压范围，因此该比较器能够采用较宽范围的电源供电。低压侧工作电压范围为 2.7V 至 5.5V。

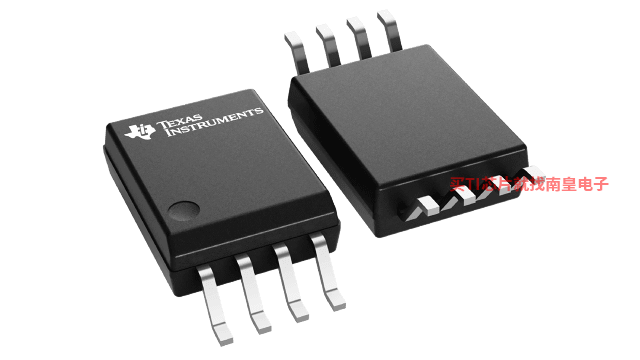

AMC23C10 采用 8 引脚宽体 SOIC 封装，其额定工业级工作温度范围为 –40°C 至 +125°C。

• 高侧电源具有宽电压范围：3V 至 27V
• 低侧电源电压范围：2.7V 至 5.5V
• 跳变阈值误差：±6 mV（最大值）
• 传播延迟：290ns（典型值）
• 高 CMTI：100kV/μs（最小值）
• 开漏和推挽输出
• 安全相关认证：
  • 7000-VPK 增强型隔离，符合 DIN VDE V 0884-11：2017-01
  • 符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离
• 针对更大工业温度范围进行了全面优化： –40°C 至 +125°C

• Number of channels (#)
• 1
• Output type
• Open-drain, Push-pull
• Propagation delay time (μs)
• 0.29
• CMTI (Min) (kV/μs)
• 55
• Operating temperature range (C)
• -40 to 125
• Rating
• Catalog

AMC23C10的完整型号有：AMC23C10DWV、AMC23C10DWVR、PAMC23C10DWVR，以下是这些产品的关键参数及官网采购报价：

AMC23C10DWV，工作温度：-40 to 125，封装：SOIC (DWV)-8，包装数量MPQ：64个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC23C10DWV的批量USD价格：1.44（1000+）

AMC23C10DWVR，工作温度：-40 to 125，封装：SOIC (DWV)-8，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网AMC23C10DWVR的批量USD价格：1.2（1000+）

PAMC23C10DWVR，工作温度：-40 to 125，封装：SOIC (DWV)-8，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PAMC23C10DWVR的批量USD价格：1.2（1000+）

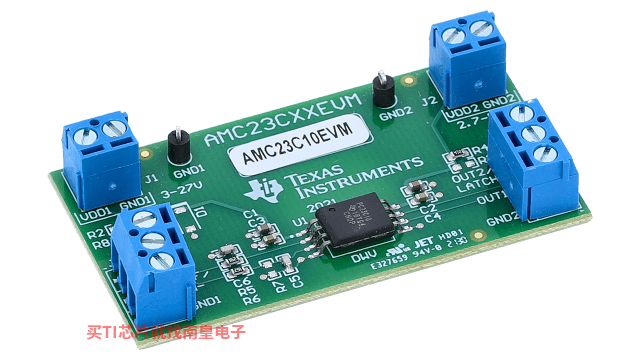

AMC23C10EVM — 适用于快速响应增强型隔离式差分比较器的 AMC23C10 评估模块

AMC23C10 评估模块 (EVM) 是一款用于评估 AMC23C10 的平台，后者是一款响应时间短、具有过零检测功能的差分隔离式比较器。比较器的输出通过隔离栅与输入电路分离，该隔离栅经认证，可提供高达 5kVRMS 的增强型电隔离，并支持高达 1.5kVRMS 的工作电压。

AMC23C10 TINA-TI Reference Design

此参考设计展示了如何实现固态继电器的过零开关 (ZCS)。本参考设计采用 TPSI3050-Q1 隔离式开关驱动器。TPSI3050-Q1 器件集成了层压变压器以实现隔离，同时将信号和电源传输到次级侧。这样就无需使用任何隔离偏置电源。此外，TPSI3050-Q1 器件还可以为位于高压 (HV) 侧的外部电路提供辅助电流 (IAUX)。ZCS 是在保持低压 (LV) 和 HV 侧之间信号隔离的同时完成的。本参考设计通过 110VRMS、60Hz 交流电源实现了 12V、200μs 延迟 ZCS。
