AMC3302-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:隔离
  • 技术类目:隔离式放大器
  • 功能描述:具有内部时钟的汽车类 ±50mV 输入、精密电流检测增强型隔离式放大器直流/直流
  • 点击这里打开及下载AMC3302-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
AMC3302-Q1的产品详情:

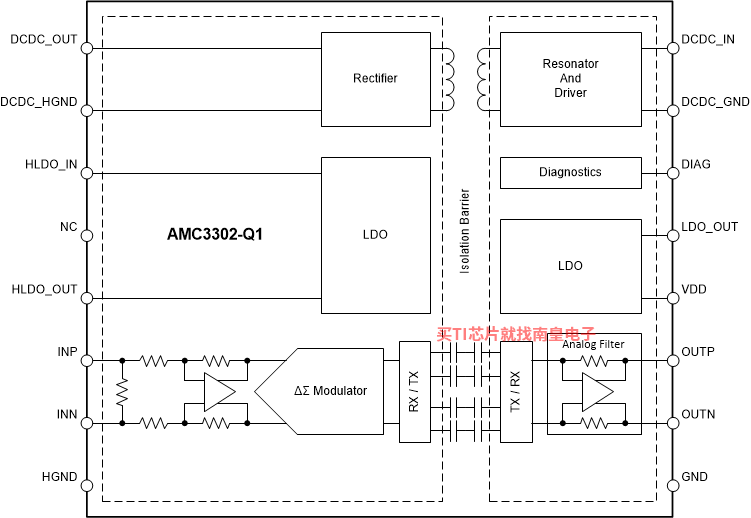

AMC3302-Q1 是一款精密的隔离放大器,针对基于分流器的电流测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行,使该器件成为空间受限应用的独特解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证,并支持高达 1.2kVRMS 的工作电压。

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开,并保护电压较低的器件免受高电压冲击。

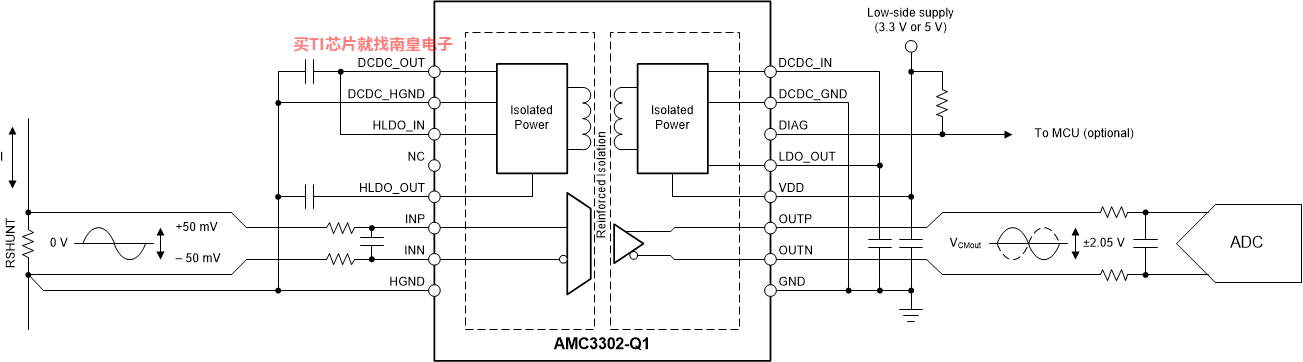

AMC3302-Q1 的输入针对直接连接低阻抗分流电阻器或另一个具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的温度范围内进行精确的电流测量。

AMC3302-Q1 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

AMC3302-Q1的优势和特性:
  • 符合面向汽车应用的 AEC-Q100 标准:
    • 温度等级 1:–40°C 至 +125°C,TA
  • 3.3V 或 5V 单电源,具有集成直流/直流转换器
  • ±50mV 输入电压范围,针对使用分流电阻器测量电流进行了优化
  • 固定增益:41
  • 低直流误差:
    • 失调电压:±50μV(最大值)
    • 温漂:±0.5μV/°C(最大值)
    • 增益误差:±0.2%(最大值)
    • 增益误差漂移:±35ppm/°C(最大值)
    • 非线性度:±0.03%(最大值)
  • 高 CMTI:95 kV/μs(最小值)
  • 系统级诊断功能
  • 符合 CISPR-11 和 CISPR-25 EMI 标准
  • 安全相关认证:
    • 符合 DIN VDE V 0884-11 标准的 6000V<sub>1PK</sub>2 增强型隔离
    • 符合 UL1577 标准且长达 1 分钟的 4250V<sub>1RMS</sub>2 隔离
AMC3302-Q1的参数(英文):
  • Device type
  • Current sensing
  • Input range (Vp-p)
  • ±0.05
  • Isolation working voltage VIOWM (rms) (V)
  • 1200
  • Isolation transient overvoltage VIOTM (peak) (V)
  • 6000
  • CMTI (Min) (kV/μs)
  • 85
  • Input offset (+/-) (Max) (mV)
  • 0.1
  • Input offset drift (+/-) (Typ) (uV/C)
  • 0.15
  • Gain error (+/-) (Max) (%)
  • 0.3
  • Gain error drift (+/-) (Typ) (ppm/°C)
  • 15
  • Gain non-linearity (+/-) (Max) (%)
  • 0.03
  • Small signal bandwidth (Typ) (kHz)
  • 334
  • Rating
  • Automotive
  • Operating temperature range (C)
  • -40 to 125
AMC3302-Q1具体的完整产品型号参数及价格(美元):

AMC3302-Q1的完整型号有:AMC3302QDWERQ1,以下是这些产品的关键参数及官网采购报价:

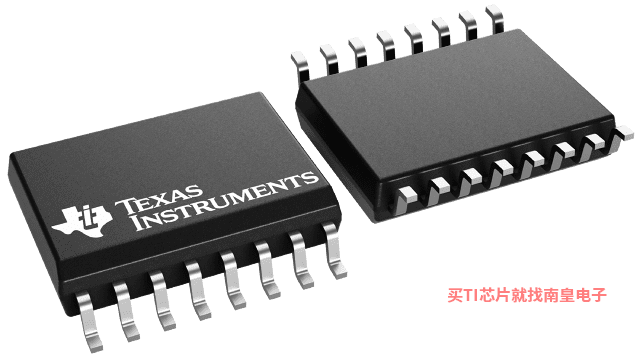

AMC3302QDWERQ1,工作温度:-40 to 125,封装:SOIC (DWE)-16,包装数量MPQ:2000个,MSL 等级/回流焊峰值温度:Level-3-260C-168 HR,引脚镀层/焊球材料:NIPDAU,TI官网AMC3302QDWERQ1的批量USD价格:5.88(1000+)

轻松满足您的TI芯片采购需求
AMC3302-Q1的评估套件:

AMC3302EVM — AMC3302 ±50mV 输入精密增强型隔离放大器评估模块

AMC3302 评估模块 (EVM) 用于评估 AMC3302 精密隔离式放大器,该放大器利用集成直流/直流转换器为其高侧供电。AMC3302 是一款设计用于电流分流器测量应用的 7kV 增强型隔离放大器。

完整的电路说明以及原理图和物料清单 (BOM) 均包含在用户指南中。

AMC3302 TINA-TI Spice Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)
