ATL43xLI 器件是 3 端子可调节并联稳压器，在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 V_ref（约为 2.5V）和 36V 之间的任意值。这些器件具有 0.3Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性，从而使这些器件在许多应用中成为齐纳二极管的出色 替代品，这些应用包括板载稳压、可调节电源和开关电源。这款器件是 TL431LI 和 TL432LI 的引脚对引脚替代品，且最低工作电流更低，有助于降低系统功耗。ATL432LI 器件具有与 ATL431LI 器件完全相同的功能和电气特性，但是具有不同的 DBZ 封装引脚排布。

ATL431LI 器件具有 A 和 B 两个等级，25°C 下的初始容差分别为 1% 和 0.5%。此外，低输出温漂可确保在整个温度范围内保持出色的稳定性。

ATL43xLIxQ 器件的额定工作温度范围是 –40°C 至 +125°C。

• 25°C 下的基准电压容差
  • 0.5%（B 级）
  • 1%（A 级）
• 最低典型输出电压：2.5V
• 可调输出电压：Vref 至 36V
• ?40°C 至 +125°C 的运行范围（Q 级温度）
• 最大温漂
  • 17mV（I 级温度）
  • 27mV（Q 级温度）
• 0.3Ω 输出阻抗典型值
• 灌电流能力
  • Imin = 0.1mA（最大值）
  • IKA = 15mA（最大值）
• 基准输入电流 IREF：0.4μA（最大值）
• 整个温度范围内的基准输入电流偏差 II(dev)：0.3μA（最大值）

• VO (V)
• 2.5
• Reference voltage
• Adjustable
• Initial accuracy (Max) (%)
• 0.5, 1
• VO adj (Min) (V)
• 2.5
• VO adj (Max) (V)
• 36
• Iz for regulation (Min) (uA)
• 80
• Rating
• Catalog
• Temp coeff (Max) (ppm/ degree C)
• 66
• Operating temperature range (C)
• -40 to 125, -40 to 85
• Iout/Iz (Max) (mA)
• 15

ATL431LI的完整型号有：ATL431LIAIDBZR、ATL431LIAIDQNR、ATL431LIAQDBZR、ATL431LIAQDQNR、ATL431LIBIDBZR、ATL431LIBIDQNR、ATL431LIBQDBZR、ATL431LIBQDQNR，以下是这些产品的关键参数及官网采购报价：

ATL431LIAIDBZR，工作温度：-40 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIAIDBZR的批量USD价格：.121（1000+）

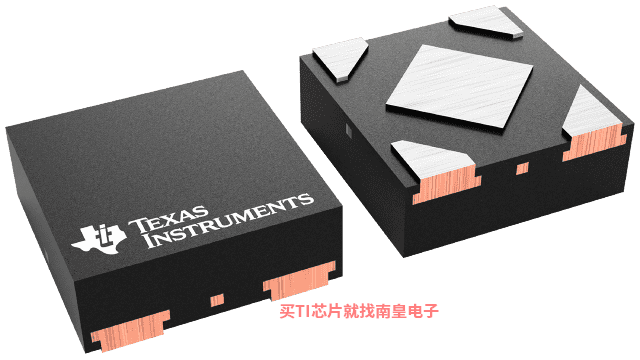

ATL431LIAIDQNR，工作温度：-40 to 85，封装：X2SON (DQN)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIAIDQNR的批量USD价格：.133（1000+）

ATL431LIAQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIAQDBZR的批量USD价格：.139（1000+）

ATL431LIAQDQNR，工作温度：-40 to 125，封装：X2SON (DQN)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIAQDQNR的批量USD价格：.151（1000+）

ATL431LIBIDBZR，工作温度：-40 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIBIDBZR的批量USD价格：.151（1000+）

ATL431LIBIDQNR，工作温度：-40 to 85，封装：X2SON (DQN)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIBIDQNR的批量USD价格：.163（1000+）

ATL431LIBQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIBQDBZR的批量USD价格：.169（1000+）

ATL431LIBQDQNR，工作温度：-40 to 125，封装：X2SON (DQN)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ATL431LIBQDQNR的批量USD价格：.182（1000+）

ATL431EVM-001 — ATL431 可调节分流稳压器评估模块

通过使用不同的电阻值编程阴极电压，ATL431EVM-001 评估模块(EVM)可实现 ATL431的功能和可调节性。您也可以使用与电源串联的各个电阻器设置阴极电流。除可用于 EVM 外，电阻器还可焊接至电路板，根据具体应用来定制电路板。使用此 EVM 可检验 ATL431的稳定性，通过跳线可在阳极和阴极之间连接 12 个以上输出电容器。此 EVM 还与采用 SOT23-3 封装的 TL431、TL431LI、ATL431LI、LM431 和 TLVH432器件兼容。

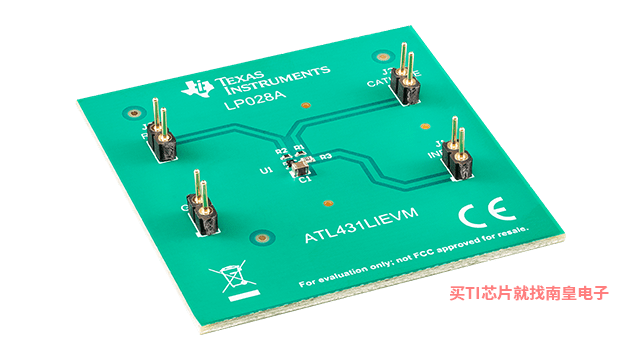

ATL431LIEVM — ATL431LIEVM

The ATL431LI evaluation module (EVM)is an adjustable-voltage referenceboard thatevaluates the ATL431LIdevice in the super-thin small-outline no-lead (X2SON) DQN small-form-factor package.
