bq24157 是一款紧凑、灵活、高效的 USB 友好型开关模式充电管理器件，适用于各种便携式 接口中使用的单节锂离子和锂聚合物电池。可通过一个 I²C 接口对充电参数进行编程。IC 将同步 PWM 控制器、功率 MOSFET、输入电流感应、高准确度电流和电压调节以及充电终止功能集成到小型 WCSP 封装中。

IC 分三个阶段对电池进行充电：调节、恒定电流和恒定电压。输入电流被自动限制在主机设定的值上。根据电池电压和用户可选最小电流水平，充电被终止。一个带有复位控制的安全定时器为 I²C 接口提供安全备份。正常运行期间，如果电池电压低于一个内部阈值，IC 自动重新启动充电周期并当输入电压被移除后，自动进入睡眠模式或者高阻抗模式。充电状态可通过 I²C 接口报告给主机。在充电过程中，IC 监控它的结温 (T_J) 并且一旦 T_J 增加到大约 125°C 时，减少充电电流。为了支持 USB OTG 器件，bq24157 可通过提升电池电压提供 VBUS (5.05V)。此 IC 采用 20 引脚 WCSP 封装。

• 无需电池也可为系统加电
• 充电速度快于线性充电器
• 高精度电压和电流调节
  • 输入电流调节精度：±5%（100mA 和 500mA)
  • 充电电压调节精度：±0.5% (25°C)，±1%（0°C 至 125°C）
  • 充电电流调节精度：±5%
• 基于动态电源管理 (VIN DPM) 的输入电压
• 故障适配器检测和抑制
• 用于最大充电电压和电流限制的安全限制寄存器
• 用于单节锂离子和锂聚合物电池组的高效微型 USB / 交流电池充电器
• 20V 额定最大绝对输入电压
• 6.5V 最大运行输入电压
• 内置电流感测和限制
• 通过集成功率 FET 实现高达 1.55A 的充电速率
• 可由 I2C 设定的充电参数?兼容接口（速率高达 3.4Mbps）：
  • 输入电流限制
  • VIN DPM 阈值
  • 快速充电/终止电流
  • 充电调节电压（3.5V 至 4.44V）
  • 低充电电流模式启用/禁用
  • 终端启用/禁用
• 使用 55mΩ 感应电阻器支持高达 1.55A 的充电电流
• 同步固定频率脉宽调制 (PWM) 控制器，运行在 3MHz 上时，占空比 0% 至 99.5%
• 针对低功耗的自动高阻抗模式
• 稳健耐用的保护
  • 反向漏电保护防止电池亏电
  • 热调节和保护
  • 输入/输出过压保护
• 针对充电和故障的状态输出
• 支持 USB 的引导序列
• 自动充电
• USB OTG 的升压模式操作
  • 输入电压范围（电池供电）：3.2V 至 4.5V

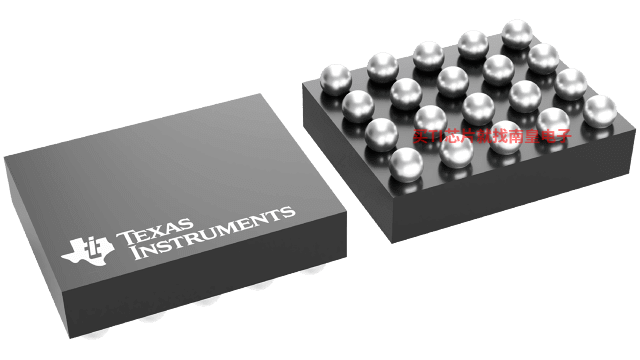

• 2.1mm x 2mm 20 引脚 WCSP 封装

• Number of series cells
• 1
• Charge current (Max) (A)
• 1.55
• Operating Vin (Max) (V)
• 6
• Cell chemistry
• Li-Ion/Li-Polymer
• Battery charge voltage (Min) (V)
• 3.5
• Battery charge voltage (Max) (V)
• 4.44
• Absolute Vin (safety rating) (Max) ((V))
• 20
• Control interface
• I2C
• Features
• Input OVP, USB OTG integrated, VINDPM (Input voltage threshold to maximize adaptor power)
• Operating Vin (Min) (V)
• 4
• Rating
• Catalog

BQ24157的完整型号有：BQ24157YFFR、BQ24157YFFT，以下是这些产品的关键参数及官网采购报价：

BQ24157YFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-20，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网BQ24157YFFR的批量USD价格：.63（1000+）

BQ24157YFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-20，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网BQ24157YFFT的批量USD价格：.756（1000+）

BQ24157EVM-697 — BQ24157EVM-697 评估模块

The BQ24157EVM-697 evaluation module is a complete charger module for evaluating compact, flexible, high-efficiency, USB-friendly, switch-mode charge management solution for single-cell Li-ion and Li-polymer batteries used in a wide range of portable applications. The bq24157 integrates a (...)
