- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：电池管理 IC - 电池充电器 IC
- 功能描述：采用 QFN 封装且具有电源路径的 I2C 可编程单节 1A 线性锂离子电池充电器
- 点击这里打开及下载BQ25181的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
BQ25181 是一款线性电池充电器 IC，专门针对小解决方案尺寸和低静态电流，以便最大限度地延长电池寿命，同时通过带有散热焊盘的 QFN 封装实现出色的热性能。PowerPath 功能实现对稳定系统电压 (SYS) 持续供电，同时为电池充电并提供精确的端接。该器件可支持高达 1A 的充电电流和高达 2.5A 的系统负载电流。
BQ25181 兼容 I2C 且高度可配置，为各种应用提供灵活性和充电控制。BQ25181 可采用小型 10 引脚 DLH 封装。
该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。该器件包括一个 JEITA 兼容电池组热敏电阻监控输入 (TS)，用于监测电池温度并自动优化充电参数，从而防止电池在超出其安全温度范围的温度下充电。通过热调节提供最大充电电流，同时维持器件温度。专用的 /INT、/PG_GPO 和 /CE 引脚提供完全可定制性和智能诊断功能，以便实现可靠的系统运行。
该充电器还针对电池间充电进行了优化，具有 3V 的最低输入电压，并且可以承受 25V 的绝对最大线路瞬变。该器件集成单个按钮输入和复位电路，无需外部按钮控制器，从而减少了整体解决方案占用空间。
- 1A 电源路径线性电池充电器
- 3.0V 至 5.9V 输入电压工作范围
- 可耐受 25V 的输入电压
- 可配置的电池调节电压，精度为 0.5%，范围为 3.6V 至 4.65V，阶跃为 10mV
- 5mA 至 1A 的可配置快速充电电流
- 110 mΩ 电池 FET 导通电阻
- 高达 2.5A 的放电电流，支持高系统负载
- 可配置的终止电流，支持低至 0.5mA
- 可配置的 NTC 充电曲线阈值，包括 JEITA 支持
- 用于恢复系统的下电上电和高级复位机制
- 用于系统供电和电池充电的电源路径管理
- 稳定系统电压 (SYS) 范围为 4.4V 至 4.9V，此外还具有电池电压跟踪功能和输入直通选项
- 50mA 至 1100mA 的可配置输入电流限值
- 系统可选适配器或电池电源
- I2C 使主机可以根据需要断开电池或适配器与系统的连接
- 动态电源路径管理可以对通过弱适配器充电进行优化
- 超低静态电流模式
- 关断模式下为 15 nA
- 运输模式下为 3.2 μA，支持按钮唤醒
- 仅电池模式下为 4 μA
- 睡眠模式下输入适配器 Iq 为 40 μA
- 专用 VIN 电源正常 (/PG_GPO) 和充电使能 (/CE) 引脚
- 单按钮唤醒和复位输入
- 集成故障保护
- 输入过压保护 (VIN_OVP)
- 电池欠压保护 (VBUVLO)
- 电池短路保护 (BATSC)
- 电池过流保护 (BATOCP)
- 输入电流限制保护 (ILIM)
- 热调节 (TREG) 和热关断 (TSHUT)
- 电池热故障保护 (TS)
- 看门狗和安全计时器故障
- 系统短路保护
- 系统过压保护
- Number of series cells
- 1
- Charge current (Max) (A)
- 1
- Operating Vin (Max) (V)
- 5.5
- Cell chemistry
- Li-Ion/Li-Polymer, Lithium Phosphate/LiFePO4
- Battery charge voltage (Min) (V)
- 3.6
- Battery charge voltage (Max) (V)
- 4.65
- Absolute Vin (safety rating) (Max) ((V))
- 25
- Control interface
- I2C
- Features
- BAT temp thermistor monitoring (JEITA profile), IC thermal regulation, IINDPM (Input current limit), Input OVP, Power Path, VINDPM (Input voltage threshold to maximize adaptor power)
- Operating Vin (Min) (V)
- 3
- Rating
- Catalog
BQ25181的完整型号有：PQ25181DLHT，以下是这些产品的关键参数及官网采购报价：
PQ25181DLHT，工作温度：-40 to 125，封装： (DLH)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PQ25181DLHT的批量USD价格：1.176（1000+）

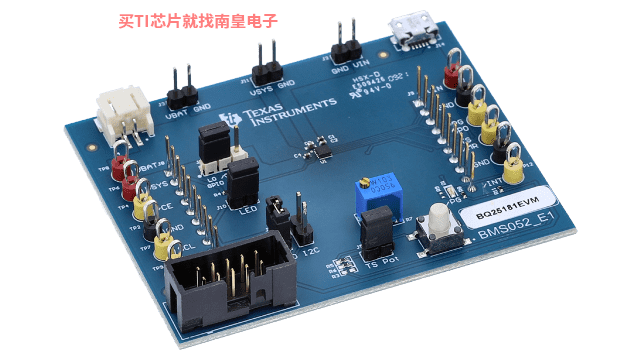

BQ25181EVM — 适用于 BQ25181 具有电源路径的 I2C 控制型、单节 1A 线性电池充电器的评估模块
BQ25181 评估模块 (EVM) 是一款集成式电池充电管理 IC，其中集成了用于可穿戴设备的常用功能：线性充电器、稳压输出、计时器手动复位、运输模式、关断模式和高级电源路径。运行和关断期间的低静态电流可实现最长的电池寿命。该器件支持 5mA 至 1000 mA 的充电电流。输入电流限制、充电电流、稳定 SYS 输出和其他参数可通过 I²C 接口进行编程。该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。该器件还具有低引脚数。
TI-CHARGER-GUI — 用于 USB2ANY 和电池充电评估模块的 GUI 软件
TI-CHARGER-GUI 提供基于网络的或独立的图形用户界面，可辅助评估、设计、配置或测试电池充电器产品。该软件可实现对寄存器的全面访问，并提供一个简单接口用于发送时序命令。
