BQ25710的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:电池管理 IC - 电池充电器 IC
  • 功能描述:具有系统功率监测器和处理器热量监测器的 SMBus 1 至 4 节降压/升压电池充电控制器
  • 点击这里打开及下载BQ25710的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
BQ25710的产品详情:

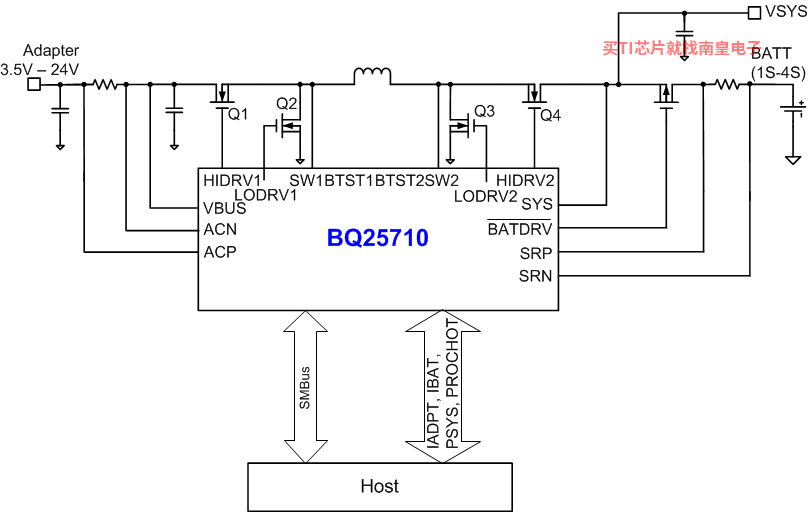

此器件是一款同步 NVDC 降压/升压电池充电控制器,可为空间受限的 1 至 4 节电池充电 应用提供所含元件数较少的高效解决方案。

通过 NVDC 配置,可将系统电压稳定在电池电压水平,但无法将其降至低于系统最低电压。即便在电池完全放电或被取出时,系统也仍会继续工作。当负载功率超过输入源额定值时,电池会进入补电模式并防止系统崩溃。

BQ25710 可通过 USB 适配器、高电压 USB PD 源和传统适配器等各种输入源为电池充电。

在加电期间,充电器基于输入源和电池状况,将转换器设置为降压、升压或降压/升压配置。充电器自动在降压、升压、降压/升压配置间转换,无需主机控制。

在无输入源的情况下,BQ25710 可支持适用于 1 到 4 节电池的 USB On-the-Go (OTG) 功能,从而在 VBUS 上生成具有 8mV 分辨率的 3V 至 20.8V 可调电压。OTG 输出电压压摆率是可配置的,这符合 USB PD 3.0 PPS 规范。

当仅通过电池为系统供电且 USB OTG 端口未连接任何外部负载时,BQ25710 支持 Vmin 主动保护 (VAP) 特性,借助该特性,该器件会从电池向 VBUS 处充电,从而将部分能量存储在输入解耦电容器中。在系统峰值功率尖峰期间,大量电流从电池流出,导致从电池到系统的阻抗上出现较大压降。存储在输入电容器中的能量会为系统补电,从而防止系统电压下降到最低系统电压之下进而导致系统崩溃。该 Vmin 主动保护 (VAP) 特性旨在在 SOC 高功率需求期间吸收系统功率峰值,Intel 强烈建议为具有 1 至 2 节电池的平台配备此特性。

BQ25710 会监控适配器电流、电池电流和系统功率。灵活编程的 PROCHOT 输出直达 CPU,可根据需要降低其频率。

BQ25710的优势和特性:
  • 与 BQ25700A 引脚对引脚兼容和软件兼容
  • 从各种输入源为 1 至 4 节电池充电
    • 3.5V 至 24V 输入工作电压
    • 支持 USB 2.0、USB 3.0、USB 3.1 (Type-C) 和 USB 电力输送 (USB-PD) 输入电流设置
    • 可在降压、降压/升压和升压操作之间进无缝转换
    • 提供输入电流和电压调节(IDPM 和 VDPM)以防电源过载
  • 用于 CPU 节流的功率/电流监控器
    • 综合 PROCHOT 设置,符合 IMVP8/IMVP9 要求
    • 输入和电池电流监控器
    • 系统功率监控器,符合 IMVP8/IMVP9 要求
  • 窄电压直流充电 (NVDC) 电源路径管理
    • 即使没有电池或电池已深度放电亦可瞬时启动
    • 适配器满载时,电池可为系统补充电量
    • 电池 MOSFET 可在补电模式下实现理想二极管运行
  • 通过电池给 USB 端口加电 (USB OTG)
    • 具有 8mV 分辨率的 3V 至 20.8V VOTG
    • 输出电流限值最高为 6.4A,且具有 50mA 分辨率
  • 直通模式 (PTM) 可提升系统功效
  • 当系统仅通过电池供电时,Vmin 主动保护 (VAP) 模式将会在系统峰值功率尖峰期间通过输入电容器为电池补电。
  • 输入电流优化器 (ICO) 可获取最大输入功率
  • 用于 2.2μH 至 1.0μH 电感器的 800kHz 或 1.2MHz 可编程开关频率
  • 可通过主机控制接口实现灵活系统配置
    • SMBus (BQ25710) 端口优化系统性能与状态报告
    • 硬件引脚可用于设置输入电流限制,无需 EC 控制
  • 集成型 ADC 可监控电压、电流和功率
  • 高精度调节和监控
    • ±0.5% 充电电压调节
    • ±2% 输入/充电电流调节
    • ±2% 输入/充电电流监控
    • ±4% 功率监控器
  • 安全性
    • 过热保护
    • 输入、系统、电池过电压保护
    • 输入、MOSFET 和电感器过流保护
  • 低电池静态电流

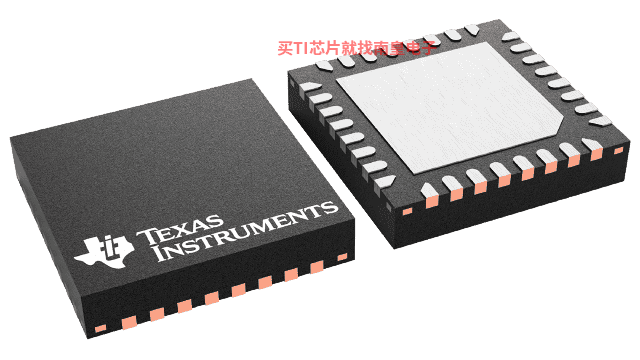

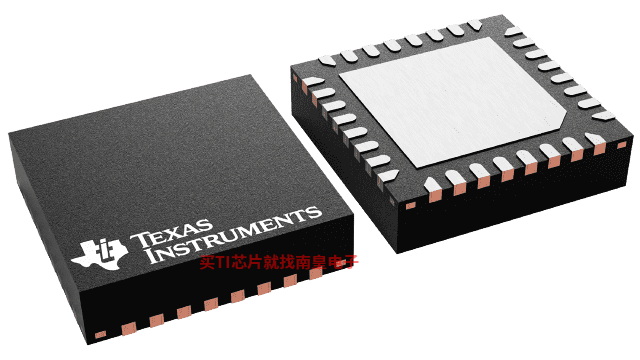

  • 封装:32 引脚 4 x 4 WQFN
BQ25710的参数(英文):
  • Number of series cells
  • 1, 2, 3, 4
  • Charge current (Max) (A)
  • 8.128
  • Operating Vin (Max) (V)
  • 24
  • Cell chemistry
  • Lead Acid, Li-Ion/Li-Polymer, Lithium Phosphate/LiFePO4, NiCd, NiMH, SuperCap
  • Battery charge voltage (Min) (V)
  • 1.024
  • Battery charge voltage (Max) (V)
  • 19.2
  • Absolute Vin (safety rating) (Max) ((V))
  • 30
  • Control interface
  • SMBus
  • Features
  • IC thermal regulation, ICO (Input Current Optimization), IINDPM (Input current limit), Input OVP, Integrated ADC, Power Path, Solar input/MPPT, USB C/PD compatible, USB OTG integrated, VINDPM (Input voltage threshold to maximize adaptor power)
  • Operating Vin (Min) (V)
  • 3.5
  • Rating
  • Catalog
BQ25710具体的完整产品型号参数及价格(美元):

BQ25710的完整型号有:BQ25710RSNR、BQ25710RSNT,以下是这些产品的关键参数及官网采购报价:

BQ25710RSNR,工作温度:-40 to 85,封装:QFN (RSN)-32,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网BQ25710RSNR的批量USD价格:2.171(1000+)

BQ25710RSNT,工作温度:-40 to 85,封装:QFN (RSN)-32,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAUAG,TI官网BQ25710RSNT的批量USD价格:2.605(1000+)

轻松满足您的TI芯片采购需求
BQ25710的评估套件:

BQ25710EVM-017 — BQ25710 SMBus NVDC 降压/升压充电器评估模块

BQ25710 评估模块 (EVM) 是具有 N 通道 MOSFET 选择器和电流监控功能的 SMBus 控制式 NVDC(窄电压直流)降压/升压充电控制器。降压转换器的输入电压范围为 3.5V 到 24V,并具有 1–4 节电池的可编程输出以及 128mA 到 8.128A 的充电输出电流范围。该 EVM 不含 EV2400 接口器件;如需评估 bq25710 EVM,则必须单独订购此器件。

BQSTUDIO — Battery Management Studio (bqStudio) 软件套件

Battery Management Studio (bqStudio) 提供一整套稳健的工具来帮助您评估、配置、测试 TI 电池管理产品以及利用其进行设计或以其他方式对其加以利用。这包括提供对寄存器和数据内存的完全访问,其中包括支持实时查看、绘制和记录轻松连接以发送命令、控制低级通信和 I/O,以及自动和指导支持配置、校准、执行学习周期以及生成有用的文件以将器件投入生产。此外,Battery Management Studio 还为监测计开发套件 (bq27GDK000EVM) 提供自动化和脚本支持。
