德州仪器 (TI) 的 bq27542-G1 锂离子电池电量监测计是一款微控制器外设，可为单节锂离子电池组提供电量监测。 该器件可实现精确的电池电量监测，并且对系统微控制器固件开发的要求极低。 这款电量监测计驻留在电池组内或者内置电池（不可拆卸）的系统主板上。

此电量监测计采用已获专利的 Impedance Track 算法进行电量监测，并提供电池剩余电量 (mAh)、充电状态 (%)、续航时间（分钟）、电池电压 (mV) 以及温度 (°C) 等信息。 该器件还提供针对内部短路或电池端子断开事件的检测功能。

这款电量监测计还特有针对安全电池组认证（使用 SHA-1/HMAC 认证算法）的集成支持功能。

• 电池电量监测计适用于 1 节 (1sXp) 锂离子电池应用（最高容量 14500mAh）
• 微控制器外设提供：
  • 精确的电池电量监测，最高支持 14500mAh
  • 用于电池温度报告的内部或者外部温度传感器
  • 安全哈希算法 (SHA)-1 / 哈希消息认证码 (HMAC) 认证
  • 使用寿命的数据记录
  • 64 字节非易失性暂用闪存
• 基于已获专利的 Impedance Track 技术的电池电量计量
  • 用于电池续航能力精确预测的电池放电模拟曲线
  • 可针对电池老化、电池自放电以及温度/速率低效情况进行自动调节
  • 低值感应电阻器（5mΩ 至 20mΩ）
• 高级电量计量特性
  • 内部短路检测
  • 电池端子断开侦测
• 高速 1 线 (HDQ) 和 I2C 接口格式，用于与主机系统通信
• 小型 12 引脚 2.50mm x 4.00mm 小外形尺寸无引线 (SON) 封装
• 满足电池跳变点 (BTP) 要求

应用

• 智能手机
• 平板电脑
• 数码相机与视频摄像机
• 手持式终端
• MP3 或多媒体播放器

All trademarks are the property of their respective owners.

• Cell chemistry
• Li-Ion/Li-Polymer
• Number of series cells
• Single Cell
• Communication interface
• HDQ, I2C
• Battery capacity (Min) (mAh)
• 100
• Battery capacity (Max) (mAh)
• 32000
• Implementation
• Pack
• External capacity indication
• None
• Features
• Impedance Track? algorithm, SHA-1 Authentication
• Operating temperature range (C)
• -40 to 85
• Cell balancing
• —

BQ27542-G1的完整型号有：BQ27542DRZR-G1、BQ27542DRZT-G1，以下是这些产品的关键参数及官网采购报价：

BQ27542DRZR-G1，工作温度：-40 to 85，封装：SON (DRZ)-12，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网BQ27542DRZR-G1的批量USD价格：1.5（1000+）

BQ27542DRZT-G1，工作温度：-40 to 85，封装：SON (DRZ)-12，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网BQ27542DRZT-G1的批量USD价格：1.8（1000+）

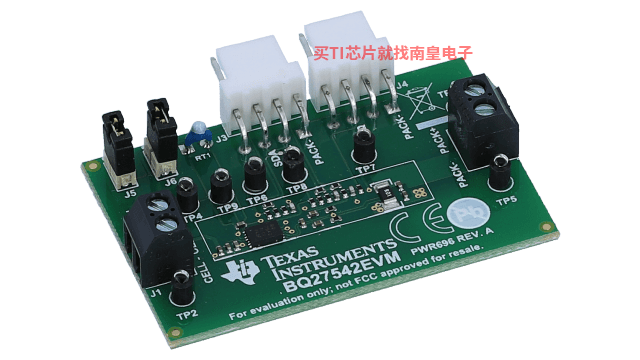

BQ27542EVM — 锂离子电池电量监测计评估模块

BQ27542EVM 与 bqStudio 共同为客户提供开发工具，用于开发电池端电量监测解决方案的电池电量监测模块。客户能够配置 BQ27542EVM，以使其能够提供精确的电池电量监测信息。BQ27542EVM 通过其 RAM 寄存器为客户提供电池电压、温度测量、剩余电量状态和续航时间等信息。BQ27542EVM 允许客户按照数据表评估 BQ27542 IC。

BQSTUDIO-TEST — Battery Management Studio (bqStudio) 软件 – 未测试版本下载

GPC Chemistry ID matching for Impedance Track (IT) algorithm gas gauges (Find closest chemistry match) must be done before Optimizing room temperature or low temperature performance.

Gauging Parameter Calculator Chemistry ID matching for Impedance track gas gauges (GPCCHEM) is a math calculation (...)

GPCRA0 — gpcra0

Gauging Parameter Calculator – Optimize room temperature performance for Impedance track gas gauges (GPCRA0) / Golden GG Maker is a math calculation tool that helps the battery designer to refine the Impedance Track battery gauge parameters for a given battery profile. It provides optimized (...)

GPCRB — gpcrb

Gauging Parameter Calculator – Optimize room and low temperature performance for Impedance track gas gauges (GPCRB) is a math calculation tool that helps the battery designer to refine the Impedance Track battery gauge parameters for a given battery profile. Depending on the input log file, (...)

BQ27XXXSW-LINUX — 用于 BQ27XXX 的 Linux 驱动程序

The Linux driver supports the BQ27x series of Battery Fuel Gauges. The Linux driver supports communication through the I2C/HDQ bus and interfaces with the power supply sub-system to monitor battery properties.

Linux Mainline Status

Available in Linux Main line: Yes
Available through git.ti.com: N/A

(...)

TIDA-00593 — 单节锂离子电池组端电量监测计参考设计

德州仪器 (TI) 的 bq27542-G1 锂离子电池电量计是一款微控制器外设，此外设能够提供针对单节锂离子电池组的电量计量。此器件只需很少的系统微控制器固件开发即可实现精确电池电量计量。这款电量监测计驻留在电池组内或者带内嵌电池（不可拆卸）系统的主板上。
