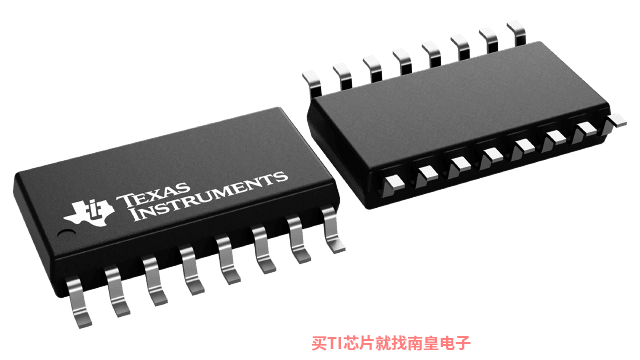

CD4052B_TI 20V、4:1、2 通道通用多路复用器

CD4052B的基本参数

制造厂商：TI
产品类别：开关与多路复用器
技术类目：模拟开关和多路复用器
功能描述：20V、4:1、2 通道通用多路复用器
点击这里打开及下载CD4052B的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

CD4052B的产品详情：

The CD405xB analog multiplexers and demultiplexers are digitally-controlled analog switches having low ON impedance and very low OFF leakage current. These multiplexer circuits dissipate extremely low quiescent power over the full V_DD – V_SS and V_DD – V_EE supply-voltage ranges, independent of the logic state of the control signals.

CD4052B的优势和特性：

Wide Range of Digital and Analog Signal Levels
- Digital: 3 V to 20 V
- Analog: ≤ 20 VP-P
Low ON Resistance, 125 ? (Typical) Over 15 VP-P Signal Input Range for VDD – VEE = 18 V
High OFF Resistance, Channel Leakage of ±100 pA (Typical) at VDD – VEE = 18 V
Logic-Level Conversion for Digital Addressing Signals of 3 V to 20 V (VDD – VSS = 3 V to 20 V) to Switch Analog Signals to 20 VP-P (VDD – VEE = 20 V) Matched Switch Characteristics, rON = 5 ? (Typical) for VDD – VEE = 15 V Very Low Quiescent Power Dissipation Under All Digital-Control Input and Supply Conditions, 0.2 μW (Typical) at VDD – VSS = VDD – VEE = 10 V
Binary Address Decoding on Chip
5 V, 10 V, and 15 V Parametric Ratings
100% Tested for Quiescent Current at 20 V
Maximum Input Current of 1 μA at 18 V Over Full Package Temperature Range, 100 nA at 18 V and 25°C
Break-Before-Make Switching Eliminates Channel Overlap

CD4052B的参数（英文）：

Configuration
4:1
Number of channels (#)
2
Power supply voltage - single (V)
3.3, 5, 12, 16, 20
Protocols
Analog
Ron (Typ) (Ohms)
125
CON (Typ) (pF)
18
ON-state leakage current (Max) (μA)
0.3
Bandwidth (MHz)
25
Operating temperature range (C)
-55 to 125
Features
Break-before-make
Input/output continuous current (Max) (mA)
10
Rating
Catalog
Supply current (Typ) (uA)
0.04

CD4052B具体的完整产品型号参数及价格（美元）：

CD4052B的完整型号有：CD4052BE、CD4052BM、CD4052BM96、CD4052BM96G3、CD4052BM96G4、CD4052BMT、CD4052BNSR、CD4052BPW、CD4052BPWR、CD4052BPWRG3、CD4052BPWRG4，以下是这些产品的关键参数及官网采购报价：

CD4052BE，工作温度：-55 to 125，封装：PDIP (N)-16，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BE的批量USD价格：.175（1000+）

CD4052BM，工作温度：-55 to 125，封装：SOIC (D)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BM的批量USD价格：.352（1000+）

CD4052BM96，工作温度：-55 to 125，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BM96的批量USD价格：.132（1000+）

CD4052BM96G3，工作温度：-55 to 125，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网CD4052BM96G3的批量USD价格：.175（1000+）

CD4052BM96G4，工作温度：-55 to 125，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BM96G4的批量USD价格：.175（1000+）

CD4052BMT，工作温度：-55 to 125，封装：SOIC (D)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BMT的批量USD价格：.352（1000+）

CD4052BNSR，工作温度：-55 to 125，封装：SO (NS)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BNSR的批量USD价格：.11（1000+）

CD4052BPW，工作温度：-55 to 125，封装：TSSOP (PW)-16，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BPW的批量USD价格：.352（1000+）

CD4052BPWR，工作温度：-55 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BPWR的批量USD价格：.132（1000+）

CD4052BPWRG3，工作温度：-55 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网CD4052BPWRG3的批量USD价格：.175（1000+）

CD4052BPWRG4，工作温度：-55 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD4052BPWRG4的批量USD价格：.175（1000+）

CD4052B的评估套件：

LEADED-ADAPTER1 — 用于快速测试 TI 5、8、10、16 和 24 引脚引线式封装的表面贴装转 DIP 接头适配器

EVM-LEADED1 板可对 TI 的常见引线式封装进行快速测试和电路板试验。该评估板具有足够的空间，可将 TI 的 D、DBQ、DCT、DCU、DDF、DGS、DGV 和 PW 表面贴装封装转换为 100mil DIP 接头。
