- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：逻辑门 - XOR（异或）门
- 功能描述：具有 TTL 兼容型 CMOS 输入的军用 4 通道、2 输入、4.5V 至 5.5V XOR（异或）门
- 点击这里打开及下载CD54HCT86的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

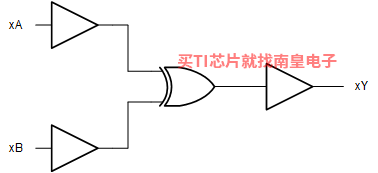

This device contains four independent 2-input XOR gates. Each gate performs the Boolean function Y = A ⊕ B in positive logic.
- LSTTL input logic compatible
- VIL(max) = 0.8 V, VIH(min) = 2 V
- CMOS input logic compatible
- II ≤ 1 μA at VOL, VOH
- Buffered inputs
- 4.5 V to 5.5 V operation
- Wide operating temperature range: -55°Cto+125°C
- Supports fanout up to 10 LSTTL loads
- Significant power reduction compared to LSTTL logic ICs
- Technology Family
- HCT
- Supply voltage (Min) (V)
- 4.5
- Supply voltage (Max) (V)
- 5.5
- Number of channels (#)
- 4
- Inputs per channel
- 2
- IOL (Max) (mA)
- 5.2
- Input type
- TTL-Compatible CMOS
- IOH (Max) (mA)
- -5.2
- Output type
- Push-Pull
- Features
- High speed (tpd 10- 50ns)
- Data rate (Max) (Mbps)
- 28
- Rating
- Military
- Operating temperature range (C)
- -55 to 125
CD54HCT86的完整型号有：5962-8984401CA、CD54HCT86F、CD54HCT86F3A，以下是这些产品的关键参数及官网采购报价：

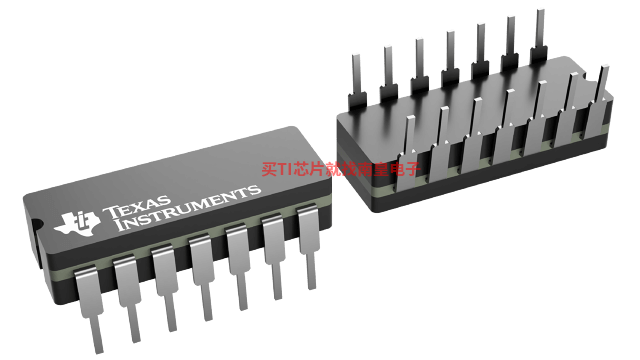

5962-8984401CA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8984401CA的批量USD价格：9.298（1000+）
CD54HCT86F，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网CD54HCT86F的批量USD价格：7.152（1000+）
CD54HCT86F3A，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网CD54HCT86F3A的批量USD价格：9.298（1000+）
5962-8984401CA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8984401CA的批量USD价格：9.298（1000+）
CD54HCT86F，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网CD54HCT86F的批量USD价格：7.152（1000+）
CD54HCT86F3A，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网CD54HCT86F3A的批量USD价格：9.298（1000+）
