- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：逻辑门 - 与非门
- 功能描述：具有施密特触发输入的 4 通道、2 输入、4.5V 至 5.5V 与非门
- 点击这里打开及下载CD74HCT132的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
This device contains four independent 2-input NAND gates. Each gate performs the Boolean function Y = A ● B in positive logic.
- LSTTL input logic compatible
- VIL(max) = 0.8 V, VIH(min) = 2 V
- CMOS input logic compatible
- II ≤ 1 μA at VOL, VOH
- Buffered inputs
- 4.5 V to 5.5 V operation
- Wide operating temperature range: –55°Cto+125°C
- Supports fanout up to 10 LSTTL loads
- Significant power reduction compared to LSTTL logic ICs
- Technology Family
- HCT
- Supply voltage (Min) (V)
- 4.5
- Supply voltage (Max) (V)
- 5.5
- Number of channels (#)
- 4
- Inputs per channel
- 2
- IOL (Max) (mA)
- 4
- IOH (Max) (mA)
- -4
- Input type
- Schmitt-Trigger
- Output type
- Push-Pull
- Features
- High speed (tpd 10- 50ns)
- Data rate (Max) (Mbps)
- 25
- Rating
- Catalog
CD74HCT132的完整型号有：CD74HCT132E、CD74HCT132M、CD74HCT132M96、CD74HCT132MT，以下是这些产品的关键参数及官网采购报价：
CD74HCT132E，工作温度：-55 to 125，封装：PDIP (N)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网CD74HCT132E的批量USD价格：.155（1000+）
CD74HCT132M，工作温度：-55 to 125，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD74HCT132M的批量USD价格：.336（1000+）
CD74HCT132M96，工作温度：-55 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD74HCT132M96的批量USD价格：.136（1000+）
CD74HCT132MT，工作温度：-55 to 125，封装：SOIC (D)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CD74HCT132MT的批量USD价格：.336（1000+）

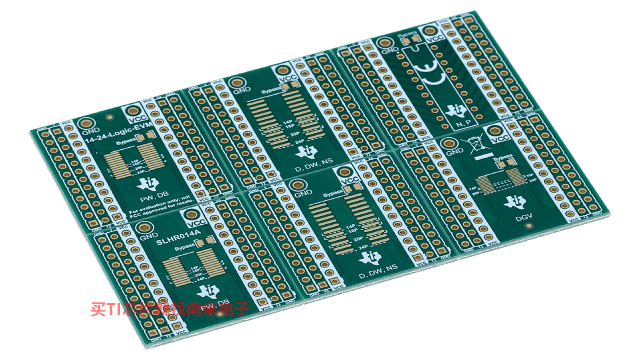

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM
该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。
