CDCS504-Q1 器件是一款带有可选频率倍乘的 LVCMOS 输入时钟缓冲器。

CDCS504-Q1 具有输出使能引脚。

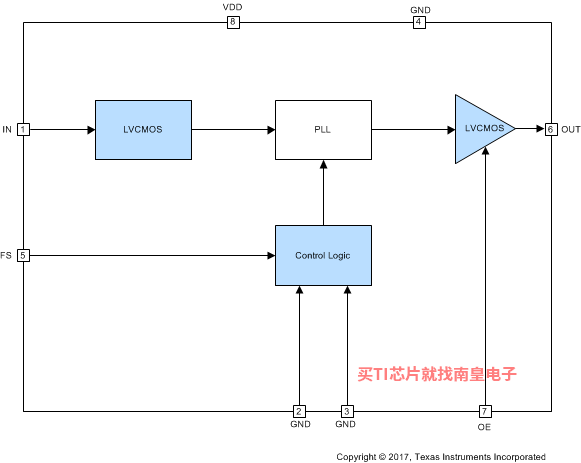

此器件在输入上接受一个 3.3V LVCMOS 信号。

这个输入信号由一个锁相环路 (PLL) 处理，此环路的输出频率或者与输入频率相等或者被乘以因子 4。

这样一来，该器件可生成介于 2MHz 和 108MHz 之间的输出频率。

独立的控制引脚可用于启用或者禁用输出。CDCS504-Q1 器件在 3.3V 环境下工作。

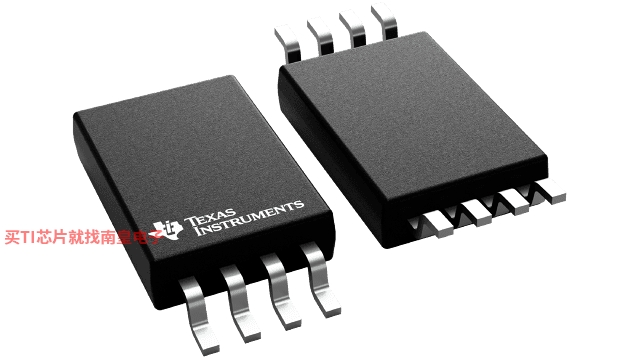

其特征在于运行温度范围介于 -40°C 至 105°C 之间，并采用 8 引脚 TSSOP 封装。

• 符合汽车应用 标准
• 具有下列结果的 AEC-Q100 测试指南：
  • 器件温度 2 级：–40°C 至 105°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C3B
• 属于易用型时钟发生器器件系列的一部分
• 具有可选输出频率的时钟乘法器
• 可使用一个外部控制引脚来选择 x1 或者 x4 的频率倍乘
• 通过控制引脚进行输出禁用
• 单一 3.3V 器件电源
• 宽温度范围：-40°C 至 105°C
• 节省空间的 8 引脚薄型小外形尺寸 (TSSOP) 封装
• 使用 CDCS504-Q1 并借助 WEBENCH? 电源设计器创建定制设计方案

• Function
• Clock buffer
• Number of outputs
• 1
• Output frequency (Max) (MHz)
• 108
• Core supply voltage (V)
• 3.3
• Output supply voltage (V)
• 3.3
• Input type
• LVCMOS
• Output type
• LVCMOS
• Operating temperature range (C)
• -40 to 105
• Features
• 3.3-V VCC/VDD, Pin programmable
• Rating
• Automotive

CDCS504-Q1的完整型号有：CDCS504TPWRQ1，以下是这些产品的关键参数及官网采购报价：

CDCS504TPWRQ1，工作温度：-40 to 105，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网CDCS504TPWRQ1的批量USD价格：.528（1000+）
