This 25-V, 1.9-mΩ, 5-mm × 6-mm SON NexFET™ power MOSFET has been designed to minimize losses in power conversion and optimized for 5-V gate drive applications.

• Optimized for 5-V Gate Drive
• Ultra-Low Qg and Qgd
• Low-Thermal Resistance
• Avalanche Rated
• Lead-Free Terminal Plating
• RoHS Compliant
• SON 5-mm × 6-mm Plastic Package

• VDS (V)
• 25
• Configuration
• Single
• Rds(on) max at VGS=4.5 V (mOhms)
• 2.6
• IDM - pulsed drain current (Max) (A)
• 200
• QG typ (nC)
• 14
• QGD typ (nC)
• 2.5
• QGS typ (nC)
• 4
• Package (mm)
• SON5x6
• VGS (V)
• 10
• VGSTH typ (V)
• 1.1
• ID - silicon limited at Tc=25degC (A)
• 177
• ID - package limited (A)
• 100
• Logic level
• Yes

CSD16321Q5的完整型号有：CSD16321Q5、CSD16321Q5T，以下是这些产品的关键参数及官网采购报价：

CSD16321Q5，工作温度：-55 to 150，封装：VSON-CLIP (DQH)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网CSD16321Q5的批量USD价格：0.563（1000+）

CSD16321Q5T，工作温度：-55 to 150，封装：VSON-CLIP (DQH)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网CSD16321Q5T的批量USD价格：0.676（1000+）

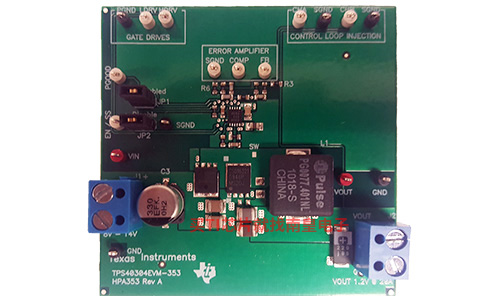

TPS40304EVM-353 — 具有 NexFET™ 功率 MOSFET 的 8-14V 输入电压、1.2V 输出电压同步降压控制器评估模块

TPS40304EVM-353 评估模块是一款同步降压控制器，可通过标称 12V 输入总线，在高达 20A 的电流下提供 1.2V 输出。根据设计，EVM 采用单电源启动，而无需附加的偏置电压。该模块使用我们的 NexFET™ 高性能 MOSFET，从而提高功率密度和效率。
