此 CSD87381P NexFET 电源块 II 是针对同步降压应用的高度优化设计，能够在 3mm × 2.5mm 的小外形尺寸封装内提供大电流和高效率。 针对 5V 栅极驱动应用进行了优化，这款产品可提供高效且灵活的解决方案，在与外部控制器/驱动器的任一 5V 栅极驱动器配套使用时，可提供一个高密度电源。

• 半桥电源块
• 10A 电流下的系统效率达 90%
• 工作电流高达 15A
• 高密度 - 3mm × 2.5mm 接合栅格阵列封装 (LGA) 尺寸
• 双侧冷却能力
• 超薄 - 最大厚度为 0.48mm
• 针对 5V 栅极驱动进行了优化
• 低开关损耗
• 低电感封装
• 符合 RoHS 环保标准
• 无卤素
• 无铅

应用范围

• 同步降压转换器
  • 高电流、低占空比应用
• 多相位同步降压转换器
• 负载点 (POL) 直流 - 直流转换器

All trademarks are the property of their respective owners.

• VGS (V)
• 10
• VDS (V)
• 30
• Power loss (W)
• 1
• Ploss current (A)
• 8
• ID - continuous drain current at Ta=25degC (A)
• 15
• Operating temperature range (C)
• -55 to 150
• Features
• Power supply
• Duty cycle (%)
• Low

CSD87381P的完整型号有：CSD87381P、CSD87381PT，以下是这些产品的关键参数及官网采购报价：

CSD87381P，工作温度：-55 to 150，封装：PTAB (MPC)-5，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CSD87381P的批量USD价格：.278（1000+）

CSD87381PT，工作温度：-55 to 150，封装：PTAB (MPC)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CSD87381PT的批量USD价格：.334（1000+）

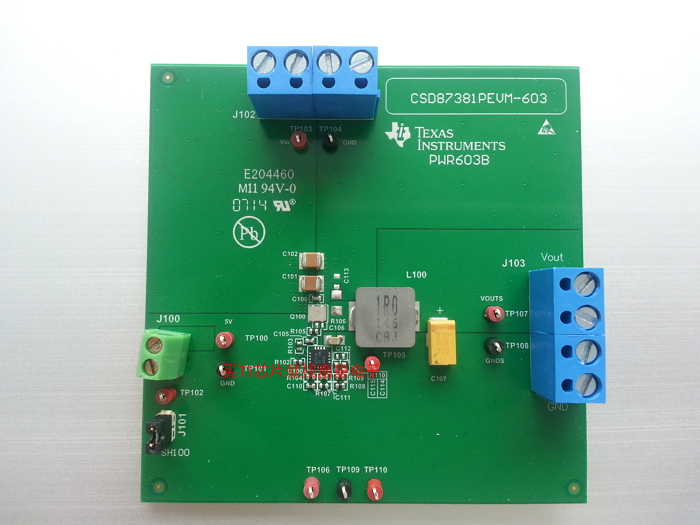

CSD87381PEVM-603 — - 具有电源块 II CSD87381P 的同步降压转换器

CSD87381PEVM-603 将德州仪器 (TI) 的 NextFETTM 电源块 II CSD87381P 与控制器 TPS51219RTE 结合使用，形成一种同步降压转换器。CSD87381P NexFET™ 电源块 II 是一种适合同步降压应用的高度优化设计，其采用小外形 3.0mmx2.5mm 和超低高度（最大值 0.48mm），可提供高电流和高效率。此 EVM 可支持高达约 15W 的应用。

CSD87381P Unencrypted PSpice Model Package (Rev. B)

适用于同步升压转换器应用的 MOSFET 功率损耗计算器。

SYNC-BUCK-FET-LOSS-CALC — 适用于同步降压转换器应用的 MOSFET 功率损耗计算器

快速权衡大小、成本和性能，根据应用条件选择合适的 MOSFET。

Power Loss Calculation Tool for Synchronous Inverting Buck Boost Converter

此参考设计满足 Xilinx Versal 自适应计算加速平台 (ACAP) 要求，包括适用于系统电源轨的电源管理集成电路 (PMIC) 以及多相控制器和功率级，从而支持更高的电流处理器负载。关键输出的板载动态负载可通过测试，符合 Xilinx 严苛的功率要求。PMP22165 及 TPS53681 EVM 是一款经过测试的解决方案，具有出色的性能和成本优化型组件，可满足处理器要求，适用于 Versal 的常见用例一和三。

TIDA-01393 — TIDA-01393

This reference design is a configurable power solution designed to handle the entire Xilinx Zynq UltraScale+ (ZU+) family of MPSoC devices across various use cases.

The various versions of the TPS65086x PMIC allow this design to power devices from the basic ZU2CG device with a dual-core Arm (...)

PMP21440 — 对比：0.8V/8W GaN 与硅质电源参考设计

该参考设计为客户提供有关电源设计中 GaN 与 SI 使用情况的对比研究。该特定的设计使用 TPS40400 控制器来驱动 CSD87381（对于硅电源）和采用 EPC2111 的 LMG1210（对于 GaN 电源），以提供 0.8V 的电压和 10A 的电流。该设计将硅功率级与 GaN 功率级进行比较，以说明在使用 GaN 进行设计时的设计折衷和必要的优化。

PMP20084 — 0.9V/10A PMBus POL 电源参考设计

This reference designis a 3.3Vin to 0.9V @ 10A power supply in a small form-factor, cost-effective design. It uses the TPS40400 controller in conjunction with the CSD87381P (a high and low side FET IC). The TPS40400 features full PMBUS telemetry for enhanced monitoring and control. The (...)

PMP9128 — 用于汽车信息娱乐的小尺寸 Nvidia Tegra T40/50 处理器电源设计

此 Nvidia Tegra T40/T50 处理器供电的汽车信息娱乐参考设计使用 TPS51632Q1 和 TPS51604Q1 通过汽车认证的器件为 Nvidia Tegra T40/T50 内核处理器供电。此设计面向 OEM 或零部件市场信息娱乐设计，包括后座娱乐。

PMP8962 — 12V 输入紧凑型双路 5V/5.5A 负载点参考设计（采用 NexFET 电源块 II）

PMP8962 是一种尺寸为 0.63 英寸 x 0.74 英寸的紧凑型双 5.5A POL 解决方案。它展现了 CSD87381P 电源块 II 的高效率和优秀热性能。它具有可编程频率、软启动、外部补偿、可调电流限制和 OCP/OVP/OTP 特性。它适用于高密度低电流电源轨。

PMP9559 — 具有 PMBus 的 12V 输入紧凑型双路 5V/5.5A 负载点参考设计（采用 NexFET 电源块 II）

PMP9559 参考设计是一种具有 PMBus 的小型双 5.5A POL 解决方案，其尺寸为 0.65 英寸 x 0.90 英寸。它展现了 CSD87381P 电源块 II 的高效率和优秀热性能。它具有可编程频率、软启动、外部补偿、可调电流限制和 OCP/OVP/OTP 特性。它还能为低电流轨添加 PMBus 功能。它适用于数字高密度低电流电源轨 (<11A)。

PMP9548A — Skylake 大容量电源参考设计

PMP9548A 参考设计提供一个具有 TPS650830 6 通道 PMIC 的完整 Skylake 平台系统电源。
