CSD95373BQ5M NexFET™智能功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。此产品集成了驱动器 IC 和功率 MOSFET 以实现功率级开关功能。该组合可在 5mm x 6mm 小型封装中实现高电流、高效率以及高速切换功能。它还集成了准确电流感测和温度感测功能，以简化系统设计并提高准确度。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。

• 持续工作电流可达 45A
• 25A 电流下系统效率高达 92.7%
• 25A 电流下功耗损耗低至 2.6W
• 高频工作（高达 1.25MHz）
• 支持强制连续模式 (FCCM) 的二极管仿真模式
• 温度补偿双向电流感测
• 模拟温度输出（0°C 时 600mV）
• 故障监控
  • 高端短路、过流和过热保护
• 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
• 三态 PWM 输入
• 集成型自举二极管
• 用于击穿保护的经优化死区时间

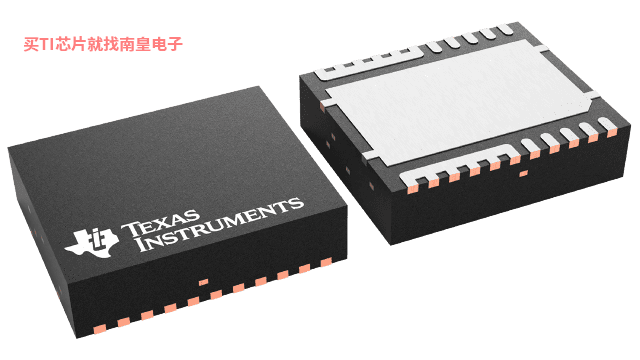

• 高密度 5mm × 6mm SON 封装
• 超低电感封装
• 系统已优化的 PCB 封装
• 符合 RoHS 环保标准 – 无铅引脚镀层
• 无卤素

• VDS (V)
• 20
• Power loss (W)
• 2.6
• Ploss current (A)
• 25
• Configuration
• PowerStage
• ID - continuous drain current at Ta=25degC (A)
• 45
• Package (mm)
• QFN 5 x 6 proprietary footprint
• Operating temperature range (C)
• -55 to 150

CSD95373BQ5M的完整型号有：CSD95373BQ5M、CSD95373BQ5MT，以下是这些产品的关键参数及官网采购报价：

CSD95373BQ5M，工作温度：-55 to 150，封装：LSON-CLIP (DQP)-12，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SN，TI官网CSD95373BQ5M的批量USD价格：1.525（1000+）

CSD95373BQ5MT，工作温度：-55 to 150，封装：LSON-CLIP (DQP)-12，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网CSD95373BQ5MT的批量USD价格：1.83（1000+）

PMP10393 — 具有 PMBus 接口的高密度 600mV 200A 5-6 相 DC-DC 降压转换器参考设计

高级 DCAP+ 控制用于提供 CPU、存储器和 ASIC 应用所需的高速动态控制。多达六个高电流同步功率级提供这些应用所需的高电流和低损耗。通过多相，还可消除输出纹波以及在给定开关频率下进行有效的更高带宽控制。

PMP10393 在硬件上与 1.0V PMP9738 相同，但它展示了在 12V 输入、600mV 输出、高达 200 A 时的运行情况。在 600mV 时，固定的导通时间模式和降低的开关频率有助于降低损耗和改善 FET 之间的热平衡。

此外还包括在 120A 输出时通过三相、四相和更低成本的功率级进行测试。设计注重轻松进行电气测试并能够通过 PMBus (...)
