DAC1282是一款全集成数模转换器(DAC)，此转换器可提供低失真，数字合成电压输出，适合于测震设备的测试。 DAC1282可在低功率小型封装内实现非常高的性能。 与高性能ADS1281和ADS1282模数转换器(ADS)一起，这些器件可以创建一个满足地震数据采集设备严格要求的测量系统。

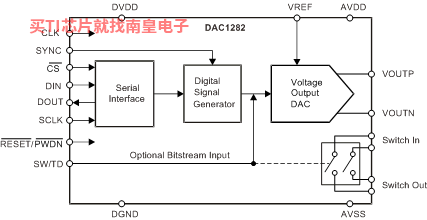

DAC1282集成了一个数字信号生成器，一个DAC，和一个可生成正弦波，dc，和脉冲输出电压的输出放大器。

输出频率可编程范围为0.5Hz至250Hz之间并且震级由模拟和数字控制进行计算。 模拟增益和数字增益分别可在6dB步长和0.5dB步长内调节。 模拟增益设置与ADS1282上那些用于高分辨率增益下测试的设置相匹配。

DAC1282还提供脉冲输出。 用户可对脉冲振幅进行编程，然后由引脚做出选择并进行精确计时。 通过采用一个外部比特流样式可生成定制输出信号。

一个信号开关可将DAC输出连接至传感器，此传感器用于THD和脉冲测试。 开关计时受引脚和命令控制。

同步(SYNC)引脚使DAC输出与模数转换器(ADC)采样间隔同步。 省电输入会将此器件关闭，从而将功耗减少到毫瓦(microwatt)级。

• 单芯片测试信号生成器
• 缓冲电压输出
• 高性能：
  • 总谐波失真(THD)：–125dB (G=1/1至1/8)
  • 信噪比(SNR)：120dB(413Hz BW，G=1/1)
• 模拟和数字增益控制
• 输出频率：0.488Hz至250Hz
• 正弦，脉冲，和直流(DC)模式
• 数字数据输入模式
• 低导通电阻信号开关
• 同步输入
• 省电模式
• 模拟电源：5V或者±2.5V
• 数字电源：1.8V至3.3V
• 功率：38mW
• 封装方式：24引脚薄型小尺寸封装(TSSOP)
• 运行温度范围：–50°C至+125°C

应用

• 能量勘探
• 地震监测系统
• 高精度仪器

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 24
• Number of DAC channels (#)
• 1
• Interface type
• SPI
• Output type
• Buffered Voltage
• Settling time (μs)
• 100
• Features
• SDO
• Reference type
• Ext
• Architecture
• Current-Steering
• Rating
• Catalog
• Output range (Max) (mA/V)
• 2.5
• Output range (Min) (mA/V)
• 0.039
• Operating temperature range (C)
• -40 to 85

DAC1282的完整型号有：DAC1282AIPW、DAC1282AIPWR、DAC1282IPW、DAC1282IPWR，以下是这些产品的关键参数及官网采购报价：

DAC1282AIPW，工作温度：-40 to 85，封装：TSSOP (PW)-24，包装数量MPQ：60个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DAC1282AIPW的批量USD价格：27.3（1000+）

DAC1282AIPWR，工作温度：-40 to 85，封装：TSSOP (PW)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DAC1282AIPWR的批量USD价格：25.3（1000+）

DAC1282IPW，工作温度：-40 to 85，封装：TSSOP (PW)-24，包装数量MPQ：60个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DAC1282IPW的批量USD价格：28.4（1000+）

DAC1282IPWR，工作温度：-40 to 85，封装：TSSOP (PW)-24，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DAC1282IPWR的批量USD价格：26.4（1000+）
