DAC34SH84 是一款采样速率高达 1.5GSPS 的极低功耗、高动态范围、四通道、16 位数模转换器 (DAC)。

该器件包含的 特性 可简化复杂传输架构的设计：阻带衰减超过 90dB 的 2x 至 16x 数字插值滤波器可简化数据接口和重建滤波器。独立的复杂混音器支持灵活载波布局。

一个高性能低抖动时钟乘法器可简化器件计时，而又不会对动态范围造成太大影响。数字正交调制器校正 (QMC) 可在直接上变频应用中为通道间的增益、偏移和相位实现完整的 IQ 补偿。

数字数据可通过一个带有片上端接的 32 位宽 LVDS 数据总线输入器件。此宽总线可处理高带宽信号。该器件包含一个 FIFO、数据样式检查器以及奇偶测试功能来简化输入接口。此外，该接口还可实现多种器件的全面同步。

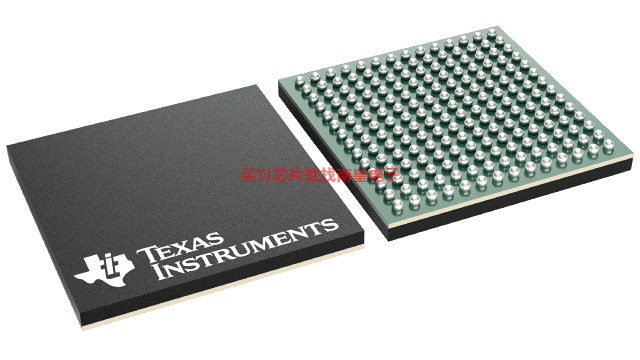

该器件在 -40°C 至 85°C 的完整工业温度范围内额定运行，采用 196 焊球、12mm x 12mm、间距为 0.8mm 的 NFBGA 封装。

DAC34SH84 功耗较低、支持高带宽、具备出色的串扰性能和高动态范围 特性 ，非常适合下一代通信系统。

• 低功耗：1.5GSPS 时为 1.8W（完全工作条件下）
• 多 DAC 同步
• 可选 2x，4x，8x，16x 内插滤波器
  • 阻带衰减 > 90 dBc
• 灵活的片载复杂混频
  • 两个支持 32 位数控振荡器 (NCO) 的精细混频器
  • 省电模式粗糙混音器：±n×fS/8
• 高性能、低抖动时钟倍乘锁相环路 (PLL)
• 数字 I 与 Q 校正
  • 增益、相位和偏移
• 数字反相正弦滤波器
• 32 位 DDR 灵活低压差分信号 (LVDS) 输入数据总线
  • 8 样品输入 FIFO
  • 支持高达 750 每秒百万次采样 (MSPS) 的数据速率
  • 数据样式检查器
  • 奇偶效验检测
• 温度传感器
• 可扩展差动输出：10mA 至 30mA
• 196 焊球、12mm × 12mm NFBGA

应用范围

• 蜂窝基站
• 分集传输
• 宽频带通信

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 16
• Number of DAC channels (#)
• 4
• Interface type
• DDR LVDS, Parallel LVDS
• Sample/update rate (MSPS)
• 1500
• Features
• Ultra High Speed
• Rating
• Catalog
• Interpolation
• 16x, 1x, 2x, 4x, 8x
• Power consumption (Typ) (mW)
• 1448
• SFDR (dB)
• 78
• Architecture
• Current Source
• Operating temperature range (C)
• -40 to 85
• Reference type
• Int

DAC34SH84的完整型号有：DAC34SH84IZAY、DAC34SH84IZAYR，以下是这些产品的关键参数及官网采购报价：

DAC34SH84IZAY，工作温度：-40 to 85，封装：NFBGA (ZAY)-196，包装数量MPQ：160个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网DAC34SH84IZAY的批量USD价格：78（1000+）

DAC34SH84IZAYR，工作温度：-40 to 85，封装：NFBGA (ZAY)-196，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网DAC34SH84IZAYR的批量USD价格：76（1000+）

DAC3484EVM — DAC3484 评估模块

DAC3484EVM 是能让设计者评估德州仪器 (TI) DAC3484 四通道超低功耗 16 位 1.25GSPS 数模转换器 (DAC) 性能的电路板，它具有 8 位宽 DDR LVDS 数据输入、集成 2x/4x/8x/16x 内插滤波器、32 位 NCO 和 PLL，并且在高 IF 时具有出色的线性度。EVM 提供了可在各种时钟、数据输入和 IF 或 RF 输出条件下测试 DAC3484 的灵活环境。作为易于使用的完整射频发射解决方案，DAC3484EVM 包含用于为 DAC3484 计时的 CDCE62005 时钟发生器/抖动消除器以及 TRF370315 400MHz 至 (...)

DAC34H84EVM — DAC34H84 评估模块

DAC34H84EVM 是能让设计者评估德州仪器 (TI) DAC34H84 四通道超低功耗 16 位 1.25 GSPS 数模转换器 (DAC) 性能的电路板，它具有 32 位宽 DDR LVDS 数据输入、集成 2x/4x/8x/16x 内插滤波器、32 位 NCO 和 PLL，并且在高 IF 时具有出色的线性度。该 EVM 提供了可在各种时钟、数据输入和 IF 输出条件下测试 DAC34H84 的灵活环境。为向完整的 IF 发射机解决方案一样便于使用，DAC34H84EVM 包括用于为 DAC34H84 计时的 德州仪器 CDCE62005 时钟发生器/抖动消除器。除了向 (...)

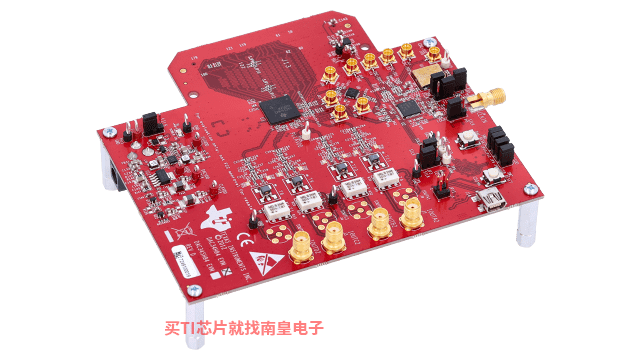

DAC34SH84EVM — DAC34SH84 评估模块

The DAC34SH84EVM is a circuit board that allows designers to evaluate the performance of Texas Instruments' four-channel, ultra-low power, 16-bit, 1.5 GSPS DAC34SH84 digital-to-analog converter (DAC) with 32-bit wide DDR LVDS data input, integrated 2x/4x/8x/16x interpolation filters, 32-bit NCO and (...)

TSW30SH84EVM — 完整射频信号链评估模块

TSW30SH84EVM 评估模块为电路板，可允许系统设计人员借助 LMK04800 低噪声时钟发生器/抖动消除器，评估德州仪器 (TI) 发射信号链的总性能。作为易于使用的完整射频发射解决方案，TSW30SH84EVM 包含用于为 DAC34SH84 数模转换器 (DAC) 提供计时的 LMK04800，以及两个可将来自 4 通道 DAC 的 I/Q 输出上变频为射频载波的 TRF3705。

DAC34SH84 是四通道超低功耗 16 位 1.5 GSPS DAC，最大输入图形速率为 750MSPS/DAC。

TRF3705 是高性能复数射频调制器，输出范围为 300 MHz 至 4 (...)

FMC-DAC-ADAPTER — 高速 DAC 至 FMC (Xilinx) 接头适配卡

FMC-DAC-Adapter 无源互连电路板可以直接将 TI LVDS 输入高速 DAC 的输出连接到标准 FMC 互连接头（最新 Xilinx FPGA EVM 的常用输入端）。它使 TI 高速 DAC EVM 的用户能够直接连接到 Xilinx FPGA 进行原型设计，从而节省生产自定义原型板的时间和成本。

DAC348x EVM Software GUI (Rev. B)

此高速数据转换器专业 GUI 是一款 PC 程序（兼容 Windows XP/7/10），旨在帮助评估大多数 TI 高速数据转换器和模拟前端 (AFE) 平台。DATACONVERTERPRO-SW 支持整个 TSW14xxx 系列的数据采集和模式生成卡，为分析时域和频域中的数据转换器提供了快速强大的解决方案以及单音调、多音调和调制信号支持。此 GUI 还兼容用于快速合成单音调、多音调和调制信号的 TI 模式生成 GUI。

用户可以为 DATACONVERTERPRO-SW 提供定制模式，以加载到 TI 数模转换器 (DAC)。支持从模数转换器 (ADC) 采集内导出 CSV (...)

DAC34H84/DAC34SH84 IBIS Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TSW2110EVM Design Package board rev B

此参考设计中的模拟接口电路常用于基于电流源的数模转换器 (DAC) 与正交调制器之间。虽然 DAC348x 被用作 TI 高速 DAC 的示例，但这些电路稍加修改即可应用于其他基于电流源的转换器。默认情况下，DAC348x 和 TRF3705 模拟接口组装在 TSW308xEVM 上。DAC348x 和 TRF3705 在设计时均采用了同样的直流偏置和交流摆幅规范，以提供无缝接口。其他电路拓扑据说采用了其他直流偏置和交流摆幅规范。通过计算正确的直流偏置和适当的交流摆幅，系统设计人员可以基于自己的应用需求应用这些电路，以便获得最佳性能。

TIDA-00072 — 宽带数字射频发送解决方案

TSW308x 是能够生成 600 MHz 连续射频频谱的宽带数字/射频转换传输解决方案的设计示例。此系统提供演示了如何使用 DAC34x8x、TRF3705 IQ 调制器和 LMK0480x 来实现目标。此参考 EVM 耦合了可在射频下产生任意窄带和宽带信号的信号发生器，如 TSW1400EVM。此设计中提供了如何产生符合标准的 WCDMA 测试信号的配置示例。
