DAC38RFxx 是一款高性能、双通道/单通道、14 位、9GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种 应用 生成信号，包括用于无线基站和雷达的 3G/4G 信号。

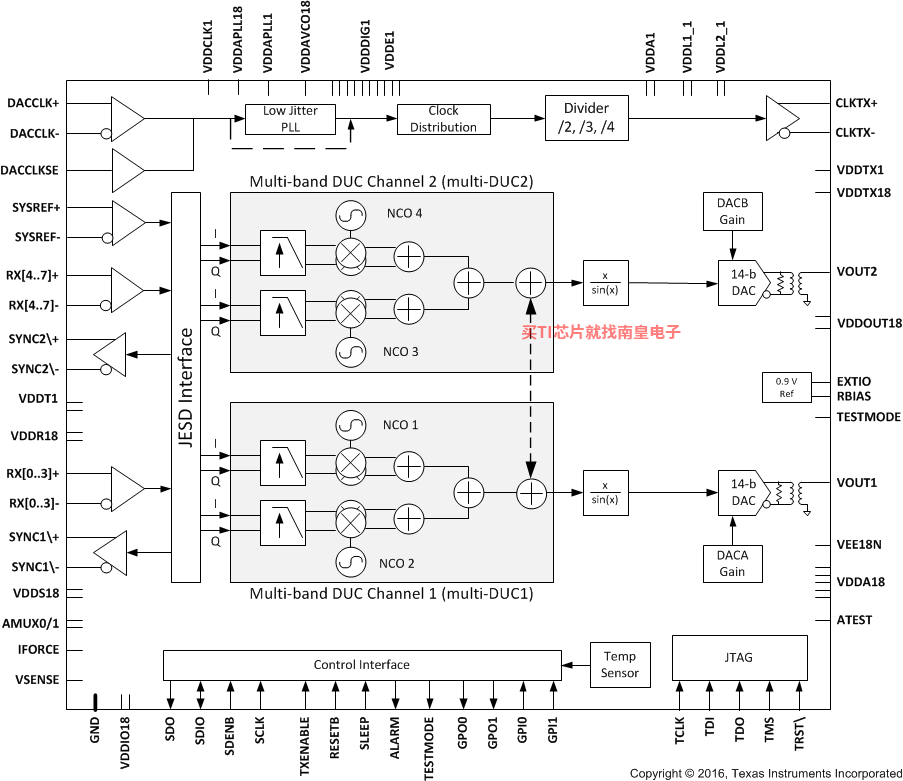

该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两个数字上变频器，具有多种内插速率选项。具有频率灵活的独立 NCO 的数字正交调制器可用于支持多频段操作。可选的低抖动 PLL/VCO 通过允许使用频率较低的参考时钟来简化 DAC 采样时钟的生成。

• 14 位分辨率
• 最大 DAC 采样率：9GSPS
• 主要规格：
  • 2.1GHz 时的射频满量程输出功率：
    • DAC38RF80/90/84：0dBm
    • DAC38RF83/93/85：3dBm（2:1 巴伦）
  • 频谱性能（片上 PLL，DIFF）：
    • fDAC = 5898.24MSPS，fOUT = 2.14GHz
      • WCDMA 邻载波泄漏比 (ACLR)：75dBc
      • WCDMA 备选 ACLR：77dBc
    • fDAC = 8847.36MSPS，fOUT = 3.7GHz
      • 20MHz LTE ACLR：63dBc
    • fDAC = 9GSPS，fOUT = 1.8GHz
      • IMD3 = 70dBc（–6dBFS，10MHz 音调间隔）
      • NSD = –157dBc/Hz
• 每个 DAC 配有双频带数字上变频器
  • 6、8、10、12、16、18、20 或 24 倍插值运算
  • 分辨率为 48 位的 4 个独立 NCO
• JESD204B 接口，子类 1
  • 支持多芯片同步
  • 最高通道速率：12.5Gbps
• 具有集成巴伦的单端输出 (DAC38RF80/90/84) 覆盖 700MHz 至 3800MHz
• 具有旁路功能的内部 PLL 和 VCO
  • fC(VCO) = 5.9GHz 或 8.9GHz
• 功耗：每通道 1.4W 至 2.2W
• 电源：–1.8V、1V、1.8V

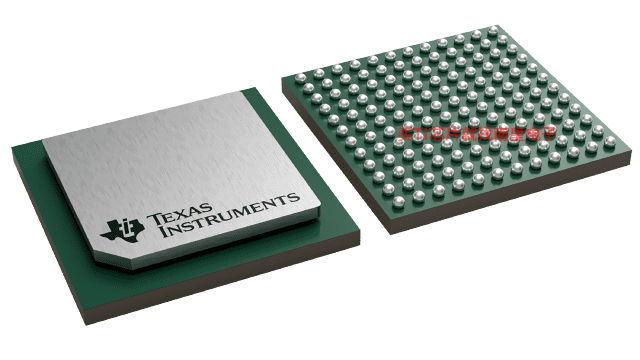

• 封装：10mm x 10mm BGA，间距为 0.8mm，具有 144 个焊球

• Resolution (Bits)
• 14
• Sample/update rate (MSPS)
• 9000
• Number of DAC channels (#)
• 2
• Interpolation
• 12x, 16x, 18x, 20x, 24x
• Output type
• Differential
• Power consumption (Typ) (mW)
• 3800
• Operating temperature range (C)
• -40 to 85
• Rating
• Catalog

DAC38RF93的完整型号有：DAC38RF93IAAV、DAC38RF93IAAVR，以下是这些产品的关键参数及官网采购报价：

DAC38RF93IAAV，工作温度：-40 to 85，封装：FCBGA (AAV)-144，包装数量MPQ：168个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网DAC38RF93IAAV的批量USD价格：93.43（1000+）

DAC38RF93IAAVR，工作温度：-40 to 85，封装：FCBGA (AAV)-144，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网DAC38RF93IAAVR的批量USD价格：91.43（1000+）

DAC38RF82EVM — DAC38RF82 双通道 14 位 9GSPS 1x-24x 内插 6GHz 和 9GHz PLL DAC 评估模块

DAC38RF82EVM 是用于评估 DAC38RF82/83/85/93 数模转换器 (DAC) 的电路板。该 EVM 可用于对采样率高达 9GSPS 的 DAC 进行性能评估，专为与 TSW14J56 EVM 配合使用而设计。此外，借助所提供的 FMC 连接器还可将 DAC 连接到来自第三方供应商的 FPGA 开发板。此外，借助易于使用的软件界面，还可通过 SPI 来控制 DAC 和板载 LMK04828 时钟芯片。

TI-JESD204-IP — JESD204 快速设计 IP，用于连接到 TI 高速数据转换器的 FPGA

JESD204 快速设计 IP 旨在为 FPGA 工程师提供一条快速通往运行中的 JESD204 系统的路径。该 IP 经过特别设计，可将下游数字处理和其他应用逻辑与 JESD204 协议的大多数性能和时序关键型限制因素隔离开。该 IP将帮助设计人员节省固件开发时间并简化 FPGA 集成。

JESD204 快速设计 IP 免专利费，可与 TI 高速数据转换器配合使用。TI 将协助用户配置初始链路，该链路可定制，以便在特定 FPGA 平台和 TI 数据转换器 JMODE 之间使用。 在对该 IP 进行测试并确定其可以用于部署工作之后，TI 将会通过安全的下载链接提供该 IP。

JESD204 (...)

DAC38RF8x KCU105 Firmware (Rev. A)

此高速数据转换器专业 GUI 是一款 PC 程序（兼容 Windows XP/7/10），旨在帮助评估大多数 TI 高速数据转换器和模拟前端 (AFE) 平台。DATACONVERTERPRO-SW 支持整个 TSW14xxx 系列的数据采集和模式生成卡，为分析时域和频域中的数据转换器提供了快速强大的解决方案以及单音调、多音调和调制信号支持。此 GUI 还兼容用于快速合成单音调、多音调和调制信号的 TI 模式生成 GUI。

用户可以为 DATACONVERTERPRO-SW 提供定制模式，以加载到 TI 数模转换器 (DAC)。支持从模数转换器 (ADC) 采集内导出 CSV (...)

DAC38RF80 IBIS Model

此参考设计在不牺牲性能的情况下为射频采样 DAC38RF8x 数模转换器 (DAC) 的加电启动提供了一种高效电源方案，并且可以降低板面积和 BOM。该参考设计使用直流/直流开关和 LDO 为 DAC38RF8x 加电，同时实现高的模拟性能（杂散噪声和相位噪声）并最大限度地减少电源效率折衷。可以将此处概括的设计方法扩展到其他射频采样数据转换器的电源设计。
