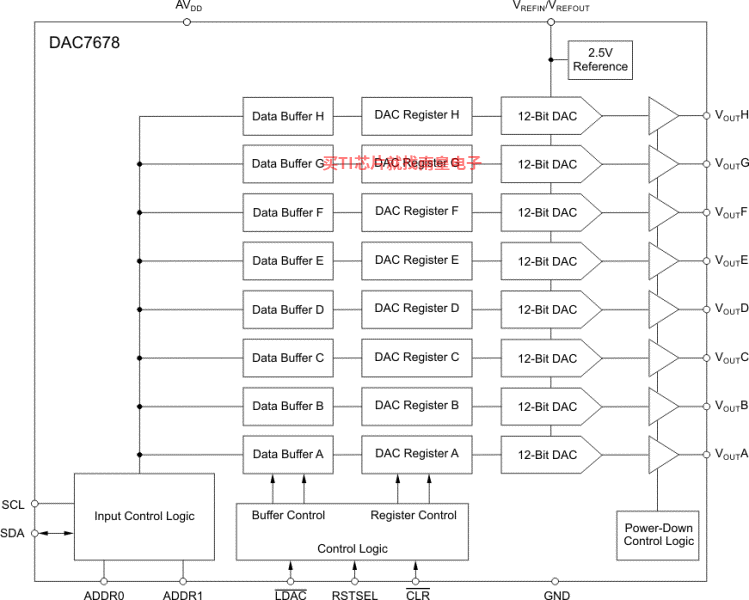

The DAC7678 is a low-power, voltage-output, octal channel, 12-bit digital-to-analog converter (DAC). The DAC7678 includes a 2.5V internal reference (disabled by default), giving a full-scale output voltage range of 5V. The internal reference has an initial accuracy of ±5mV and can source up to 20mA at the V_REFIN/V_REFOUT pin. The device is monotonic, provides very good linearity, and minimizes undesired code-to-code transient voltages (glitch).

The DAC7678 uses a versatile, 2-wire serial interface that is I²C-compatible and operates at clock rates of up to 3.4MHz. Multiple devices can share the same bus.

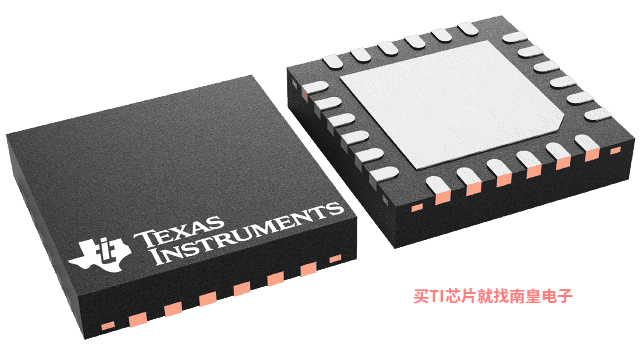

The DAC7678 incorporates a power-on-reset circuit that ensures the DAC output powers up to either zero-scale or mid-scale until a valid code is written to the device. These devices contain a power-down feature, accessed over the serial interface that reduces the current consumption of the device to typically 0.42µA at 5V. Power consumption (including internal reference) is typically 3.56mW at 3V, reducing to 0.68µW in power-down mode. The low power consumption, internal reference, and small footprint make this device ideal for portable, battery-operated equipment. The DAC7678 is drop-in and functionally compatible with DAC5578, DAC6578, and DAC7578. All devices are available in a 4x4 QFN-24 package and a TSSOP-16 package.

• Relative Accuracy:
  • 1 LSB INL
• Glitch Energy: 0.15nV-s
• Internal Reference:
  • 2.5V Reference Voltage (disabled by default)
  • ±5mV Initial Accuracy (max)
  • 5ppm/°C Temperature Drift (typ)
  • 25ppm/°C Temperature Drift (max)
  • 20mA Sink/Source Capability
• Power-On Reset to Zero Scale or Midscale
  • Devices in the TSSOP Package Reset to Zero Scale
  • Devices in the QFN Package Reset to Zero Scale or Midscale
• Ultra-Low Power Operation: 0.13mA/Channel at 5V (without internal reference current)
• Wide Power-Supply Range: +2.7V to +5.5V
• 2-Wire Serial Interface (I2C compatible)
• On-Chip Output Buffer Amplifier with Rail-to-Rail Operation
• Temperature Range: –40°C to +125°C
• APPLICATIONS
  • Portable Instrumentation
  • Closed-Loop Servo-Control
  • Process Control
  • Data Acquisition Systems
  • Programmable Attenuation
  • PC Peripherals

All other trademarks are the property of their respective owners

• Resolution (Bits)
• 12
• Number of DAC channels (#)
• 8
• Interface type
• I2C
• Output type
• Buffered Voltage
• Settling time (μs)
• 7
• Features
• Cost Optimized, Reset to Mid-Scale, Small Size
• Reference type
• Ext, Int
• Architecture
• String
• Rating
• Catalog
• Output range (Max) (mA/V)
• 5.5
• Output range (Min) (mA/V)
• 0
• Operating temperature range (C)
• -40 to 125

DAC7678的完整型号有：DAC7678SPW、DAC7678SPWR、DAC7678SRGER、DAC7678SRGET，以下是这些产品的关键参数及官网采购报价：

DAC7678SPW，工作温度：-40 to 125，封装：TSSOP (PW)-16，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网DAC7678SPW的批量USD价格：5.808（1000+）

DAC7678SPWR，工作温度：-40 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网DAC7678SPWR的批量USD价格：4.84（1000+）

DAC7678SRGER，工作温度：-40 to 125，封装：VQFN (RGE)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网DAC7678SRGER的批量USD价格：4.84（1000+）

DAC7678SRGET，工作温度：-40 to 125，封装：VQFN (RGE)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网DAC7678SRGET的批量USD价格：5.808（1000+）

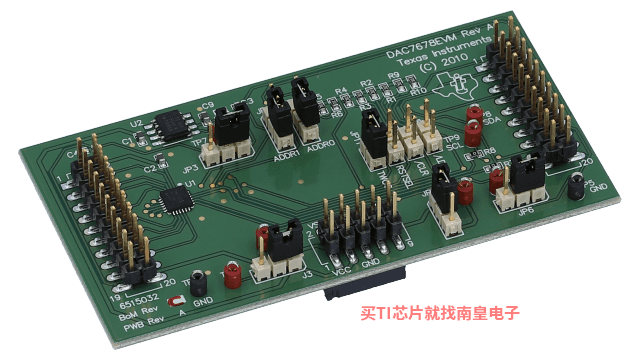

DAC7678EVM — DAC7678 评估模块

DAC7678EVM 设计用来评估 DAC7678、DAC5578、DAC6578 或 DAC7578 数模转换器。默认情况下，DAC7678EVM 安装有 DAC7678，但可采用任何一种其他引脚可兼容器件进行替换。该 EVM 使您可以轻松快捷地评估这个低功率、高分辨率、8 至 12 位系列数模转换器 (DAC) 的功能和性能。使用了双线 I?C 接口头，可以轻松连接从 DAC 至任何主机微处理器或基于 TI DSP 的系统的 SCL 和 SDA 引脚。默认情况下，DAC7678EVM 设计为使用板载外部参考，但可以适当修改以使用 DAC 内部参考（如果是 (...)

DXP — DXP DAC 操作器程序

DAC Exerciser Program (DXP)is a software tool from Texas Instruments for evaluating DACs without the requirements of expensive pattern generators or writing complex software. When used with a Texas Instruments DAC EVM and a modular motherboard, it allows for simple and easy digital signal (...)

DAC7678 IBIS Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）
