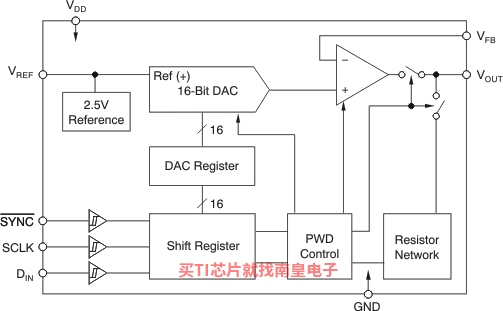

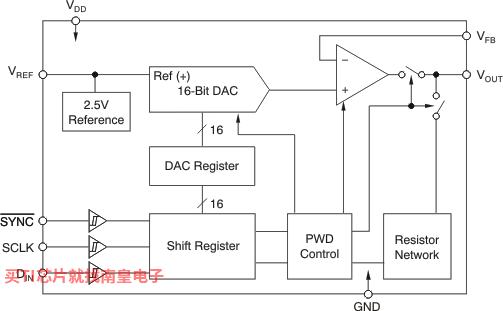

DAC8560 是一款低功耗、电压输出、16 位数模转换器 (DAC)。DAC8560 包括 2.5V，2ppm/°C 内部基准电压（默认为启用），可提供范围在 0V 到 2.5V 之间的满量程输出电压。内部基准电压的初始精度为 0.02%，可在 V_REF 引脚实现高达 20mA 的拉电流。此器件具有单调性，可提供极佳的线性度，并且大大降低了有害的码字间瞬态电压（毛刺脉冲）。DAC8560 使用一个可运行在高达 30MHz 时钟速率上的多用途 3 线制串行接口。该器件可与标准 SPI、QSPI、Microwire 和数字信号处理器 (DSP) 接口兼容。

DAC8560 包含一个上电复位 (POR) 电路，此电路可确保 DAC 输出为零时上电，并在一段有效代码被写入器件前保持此状态。DAC8560 包含一个由串口访问的断电特性，这将器件在电压为 5V 时的功耗减少至 1.2µA。

此低功耗、集成内部基准电压和小封装尺寸使得这些器件非常适合于便携式、电池供电类设备。电压为 5V 时的功耗为 2.6mW，断电模式下减少到 6µW。

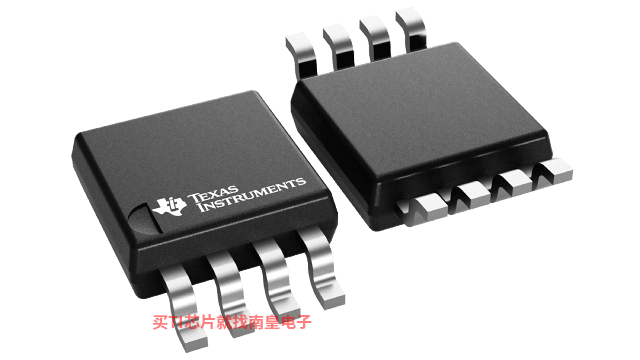

DAC8560 采用 8 引脚 VSSOP 封装。

• 相对精度：4 LSB
• 毛刺脉冲能量：0.15nV-s
• 微功耗运行：510μA/2.7V
• 内部基准电压：
  • 2.5V 基准电压（默认为启用）
  • 0.02% 初始精度
  • 2ppm/°C 温漂（典型值）
  • 5ppm/°C 温漂（最大值）
  • 20mA 灌电流/拉电流能力
• 上电复位至零
• 电源电压：2.7V 至 5.5V
• 在整个温度范围具有 16 位单调性
• 建立时间：10μs 达到 ±0.003% FSR
• 具有施密特触发输入的低功耗串口
• 支持轨至轨运行的片上输出缓冲放大器
• 掉电能力
• 与DAC8531/01和DAC8550 /51直接兼容
• 温度范围：-40°C 至 +105°C
• 采用超小型 8 引脚 VSSOP 封装

• Resolution (Bits)
• 16
• Number of DAC channels (#)
• 1
• Interface type
• SPI
• Output type
• Buffered Voltage
• Settling time (μs)
• 8
• Features
• Low Power
• Reference type
• Ext, Int
• Architecture
• String
• Rating
• Catalog
• Output range (Max) (mA/V)
• 5.5
• Output range (Min) (mA/V)
• 0
• Operating temperature range (C)
• -40 to 105

DAC8560的完整型号有：DAC8560IADGKR、DAC8560IADGKT、DAC8560IBDGKR、DAC8560IBDGKT、DAC8560ICDGKR、DAC8560ICDGKT、DAC8560IDDGKR、DAC8560IDDGKT，以下是这些产品的关键参数及官网采购报价：

DAC8560IADGKR，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IADGKR的批量USD价格：2.89（1000+）

DAC8560IADGKT，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IADGKT的批量USD价格：3.468（1000+）

DAC8560IBDGKR，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IBDGKR的批量USD价格：2.89（1000+）

DAC8560IBDGKT，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IBDGKT的批量USD价格：3.468（1000+）

DAC8560ICDGKR，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560ICDGKR的批量USD价格：2.89（1000+）

DAC8560ICDGKT，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560ICDGKT的批量USD价格：3.468（1000+）

DAC8560IDDGKR，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IDDGKR的批量USD价格：2.89（1000+）

DAC8560IDDGKT，工作温度：-40 to 105，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：Call TI，TI官网DAC8560IDDGKT的批量USD价格：3.468（1000+）

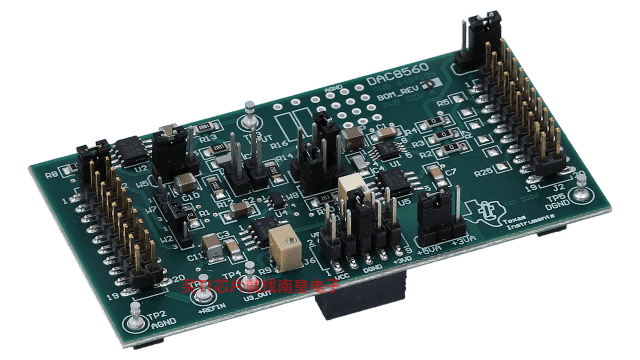

DAC8560EVM — DAC8560 evaluation module

This EVM features the DAC8560 digital-to-analog converter (DAC). The DAC8560EVM is a simple evaluation module designed to quickly and easily evaluate the functionality and performance of the 16-bit high-resolution, single-channel, serial input DAC. The device has a 2.5V internal reference (...)

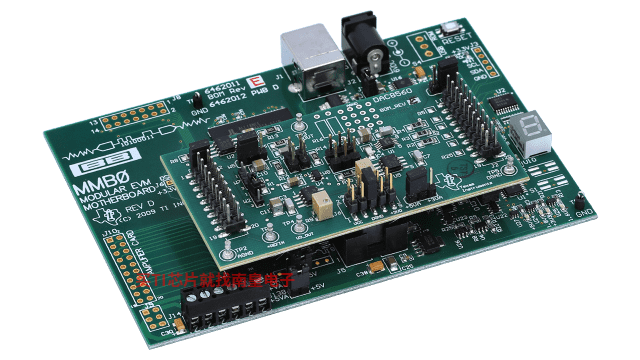

DAC8560EVM-PDK — DAC8560 性能演示套件

DAC8560EVM-PDK 是一套完整的评估/演示套件，它将 DAC8560EVM 与基于 TMS32VC5509 的 MMB0 主板组合在一起，可与个人计算机配合使用。MMB0 主板允许 DAC8560EVM 通过 USB 端口连接到计算机。DAC8560EVM-PDK 由使用初始化文件的 DXP 评估软件控制，它可以为待测试的器件设置串行控制。该软件可以在 Microsoft Windows 操作系统中运行，它允许对 DAC8560 器件进行完整评估。

DXP — DXP DAC 操作器程序

DAC Exerciser Program (DXP)is a software tool from Texas Instruments for evaluating DACs without the requirements of expensive pattern generators or writing complex software. When used with a Texas Instruments DAC EVM and a modular motherboard, it allows for simple and easy digital signal (...)
