DCP021212的基本参数
- 制造厂商:TI
- 产品类别:电源管理
- 技术类目:交流/直流和隔离式直流/直流开关稳压器 - 隔离式 DC/DC 转换器
- 功能描述:微型 2W 隔离式非稳压直流/直流转换器
- 点击这里打开及下载DCP021212的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
DCP021212的产品详情:
DCP02 系列器件是一系列 2W 隔离式非稳压直流/直流转换器模块。DCP02 系列器件具有片上器件保护,只需要最少的外部元件即可提供额外的功能,例如输出禁用和开关频率同步。
DCP02 系列器件集这些特性和较小的尺寸于一体,非常适合用于各种应用,并且对需要信号路径隔离的应用来说,它是一个易于使用的解决方案。
DCP021212的优势和特性:
- 1kV 隔离(工作):1 秒测试
- 在隔离层中施加连续电压:60VDC/42.5VAC
- UL1950 认证组件
- EN55022 B 类 EMC 性能

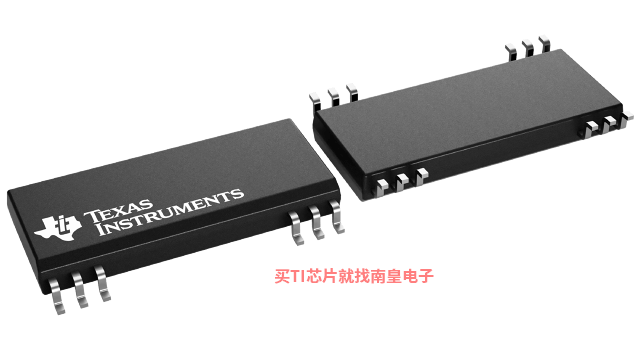

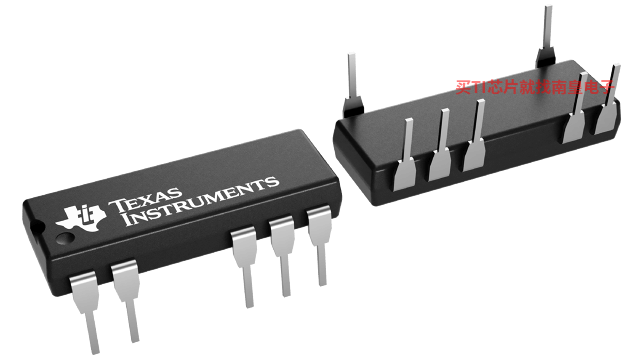

- 7 引脚 PDIP 和 12 引脚 SOP 封装
- 输入电压:5V、12V、15V 或 24V
- 输出电压:3.3V、±5V、7V、9V、±12V 或 ±15V
- 器件间同步
- 过热保护
- 短路保护
- 高效率
DCP021212的参数(英文):
- Vin (Max) (V)
- 13.2
- Vin (Min) (V)
- 10.8
- Iout (Max) (A)
- 0.167
- Features
- Single Output, Unregulated, 2W
- Operating temperature range (C)
- -40 to 85
- Regulated outputs (#)
- 1
- Package type
- Leaded
DCP021212具体的完整产品型号参数及价格(美元):
DCP021212的完整型号有:DCP021212P、DCP021212U、DCP021212U/1K,以下是这些产品的关键参数及官网采购报价:
DCP021212P,工作温度:-40 to 85,封装:PDIP (NVA)-7,包装数量MPQ:25个,MSL 等级/回流焊峰值温度:N/A for Pkg Type,引脚镀层/焊球材料:NIPDAU,TI官网DCP021212P的批量USD价格:8.65(1000+)
DCP021212U,工作温度:-40 to 85,封装:SOP (DVB)-12,包装数量MPQ:28个,MSL 等级/回流焊峰值温度:Level-3-260C-168 HR,引脚镀层/焊球材料:NIPDAU,TI官网DCP021212U的批量USD价格:10.38(1000+)
DCP021212U/1K,工作温度:-40 to 85,封装:SOP (DVB)-12,包装数量MPQ:1000个,MSL 等级/回流焊峰值温度:Level-3-260C-168 HR,引脚镀层/焊球材料:NIPDAU,TI官网DCP021212U/1K的批量USD价格:8.65(1000+)
DCP021212的评估套件:
PMP20289 — 采用高电压 GaN 器件的 400V – 12V/500W 高频谐振转换器参考设计
PMP20289 经搭建和测试用于验证高频(>400kHz 标称开关频率)LLC 系列谐振转换器 (LLC-SRC) 的性能,此转换器由德州仪器 (TI) 的高压 GaN FET 在标称(390V 至 12V)电压转换中实现。数字控制器 UCD3138A 与 UCD7138 SR 控制器配套使用,以优化 LLC-SRC 效率。TI 的高压直接驱动 GaN FET LMG3410 可用于实现快速开关,并且能够最大限度地缩短半桥开关之间的死区时间。测试结果表明,在 24A 负载下可实现 96.8% 的峰值效率,在 42A 全负载下可实现 96.3% 的效率(390V 至 12V (...)丰富的可销售TI代理库存,专业的销售团队可随时响应您的紧急需求,目标成为有价值的TI代理
