DLP9500 1080p 芯片组是 DLP^® Discovery™4100 平台的一部分，用于实现高分辨率、高性能的空间照明调制。DLP9500 是 0.95 1080p 芯片组的基本款数字微镜器件 (DMD)。DLP Discovery 4100 平台还提供具有随机行寻址选项的最高级独立微镜控制。除了采用密封封装外，DLP9500 具有独特的功能和价值，非常适合支持各种工业、医疗和高级显示 应用的需求。

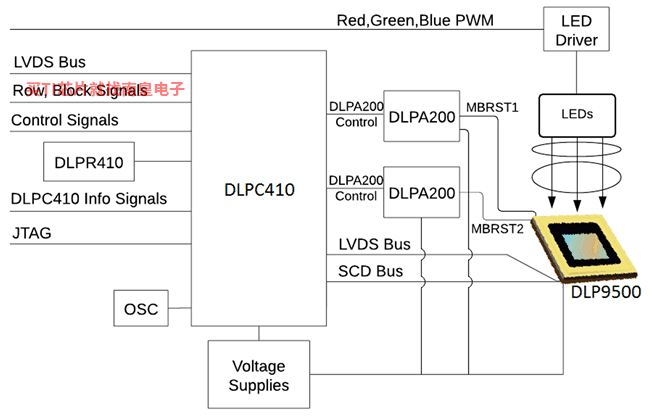

除了 DLP9500 DMD 以外，0.95 1080p 芯片组还包括专用的 DLPC410 控制器（用于支持 23,148Hz（1 位二进制）和 2,893Hz（8 位灰度）的）、一个 DLPR410 单元（DLP Discovery 4100 配置 PROM）和两个 DLPA200 单元（DMD 微镜驱动器）。

DLP9500 需要与芯片组的其他元件结合使用才能实现可靠功能和操作。一套专用的芯片组能够使开发人员更加轻松地访问 DMD 并使用高速而独立的微镜控制。

DLP9500 是一款数控微光机电系统 (MEMS) 空间照明调制器 (SLM)。当与适当的光系统成对使用时，DLP9500 可用于调制入射光的振幅、方向和/或相位。

电子方面，DLP9500 由 1 位 CMOS 存储器单元的两维阵列组成，其组织结构为 1920 存储器单元列乘以 1080 存储器单元行的栅格。CMOS 存储器阵列通过四条 16 位低压差分信令 (LVDS) 双倍数据速率 (DDR) 总线逐行进行寻址。寻址通过串行控制总线处理。特定的 CMOS 存储器访问协议由 DLPC410 数字控制器处理。

• 0.95 英寸对角线微镜阵列
  • 1920 × 1080 铝阵列，微米级微镜（1080p 分辨率）
  • 10.8μm 微镜间距
  • ±12°微镜倾斜角（相对于平板状态）
  • 设计用于边缘照明
• 专用于可见光（400nm 至 700nm）：
  • 窗透射率 96%（单通，通过两个窗面）
  • 微镜反射率 89%
  • 阵列衍射效率 87%
  • 阵列填充因子 94%
• 四条 16 位低压差分信令 (LVDS)、双倍数据速率 (DDR) 输入数据总线
• 高达 400MHz 的输入数据时钟速率
• 42.2mm × 42.2mm × 7mm 封装尺寸
• 气密封装

• Illumination wavelength (Min) (nm)
• 400
• Illumination wavelength (Max) (nm)
• 700
• Micromirror array size
• 1920 x 1080
• Chipset family
• DLP9500, DLPC410, DLPR410, DLPA200, DLPLCR95EVM, DLPLCRC410EVM
• Micromirror pitch (um)
• 10.8
• Component type
• DMD
• Micromirror array orientation
• Orthogonal
• Pattern rate, binary (Max) (Hz)
• 23148
• Array diagonal (in)
• 0.95
• Display resolution (Max)
• 1920 x 1080 (1080p)
• Pattern rate, 8-bit (Max) (Hz)
• 2893
• Micromirror driver support
• External
• Thermal dissipation (°C/W)
• 0.5

DLP9500的完整型号有：DLP9500BFLN，以下是这些产品的关键参数及官网采购报价：

DLP9500BFLN，工作温度：20 to 70，封装：CLGA (FLN)-355，包装数量MPQ：12个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NI-PD-AU，TI官网DLP9500BFLN的批量USD价格：2837.453（1000+）

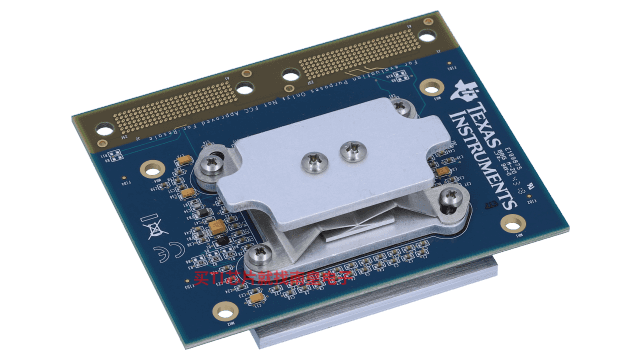

DLPLCR95EVM — DLP9500 DMD 评估板

此 DLP 评估模块 (EVM) 包含 DLP9500，后者是一个包含超过 200 万个彼此间距为 10.8µm 的微镜的 0.95 1080p 2xLVDS Type-A DMD。在搭配 DLPLCRC410EVM 使用时，用户可以获得像素精确控制及高达 23,148Hz 的 1 位图形速率。对于需要高分辨率和快速图形速率的设计人员而言，DLPLCR95EVM 是理想的评估选择。

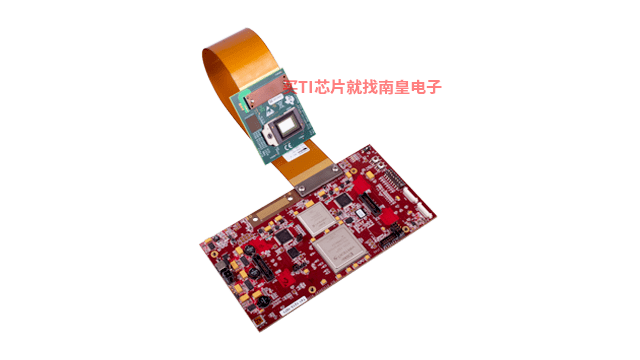

DLPLCRC410EVM — DLPLCRC410 评估模块

DLPLCRC410EVM 是一个评估平台，可与另外五个基于 DMD 的 EVM 配对使用，用以展示光刻、3D 打印（SLS 和 SLA）、机器视觉、打标和编码等应用的先进光控制。此 EVM 可评估新的客户照明源、光学、算法和曝光过程，从而加快潜在的 DLP 技术评估过程，缩短客户学习周期并提高产品上市速度。

DLI-3P-DLI41XX — 适用于 DLP Discovery 芯片组的 DLi D4100、D4120、D4130 开发套件

适用于 DLP® Discovery™ 芯片组（采用 DLP7000、DLP7000UV、DLP9500 或 DLP9500UV DMD 的 DLPC410）的 DLi 套件支持适用于工业和医疗系统及仪器的定制接口开发。根据所需的硬件和软件支持，在各种套件选项中进行选择。DLi4120 套件包括 Optecks Light Animator™ 软件和 ViALUX ALP-4.1 基本 API。DLi4130 套件包括 Light Animator™ 软件、ALP-4.1 高速控制器套件、升级款板载 RAM 和 FPGA 电池。

发件人： Digital Light Innovations

VIALUX-3P-SUPER-410 — 适用于 DLPC410 的 ViALUX SuperSpeed V 模块

ViALUX 的 SuperSpeed V 模块提供完整的子系统，其中包含 DLPC410 的控制器板、数字微镜器件（DLP650LNIR、DLP7000、DLP7000UV、DLP9500、DLP9500UV 或 .96 WUXGA DMD）和 ALP-4 控制器套件软件。工业级模块开箱即可支持高性能像素级控制。这些 DLP® 子系统针对新兴应用而设计，提供功能丰富的编程接口，可推动新产品的快速上市。

请访问下方的订购链接，了解完整的产品选项。 发件人： ViALUX

VISI-3P-LRS-HD-UV — Visitech LUXBEAM Rapid System HD UV

The LUXBEAM® Rapid System LRS-HD is a DLP® technology based stereolithography sub-system, specifically designed for single head scrolling motion 3D printing and Additive Manufacturing systems. With the robust and reliable high resolution DLP9500 chip, the LRS-HD variants UV, Hybrid (HY), (...)

发件人： VISITECH

VISI-3P-LRS-MCX-HD-UV — Visitech LUXBEAM Rapid System MCx HD UV

LUXBEAM® Rapid System LRS-MCx 和 LRS-HD 光引擎性能相同，可为像素间距低至 50 微米的缝合图像提供模块堆叠功能，这有利于采用单程线性运动系统的 3D 打印更大限度地提高制造产量。其特殊对齐功能可使模块的像素精确对齐，此外，还可提供同等稳健可靠的高分辨率。

发件人： VISITECH

WDST-3P-W4100 — Wintech W4100 高速开发套件

Wintech W4100 开发套件为用户提供了一个德州仪器 (TI) DLP® Discovery™ 4100 开发平台的替代方案。它采用相同的 FPGA 平台和相同的数据接口，帧速率高达 32,552Hz，并具有灰度级操作。W4100 与 DLP7000、DLP7000UV、DLP9500 和 DLP9500UV DMD 兼容 发件人： Wintech Digital Systems Technology

DLP-OMM-SEARCH — DLP® 产品第三方搜索工具

为了充分满足您的设计需求并缩短产品上市时间，DLP® 产品与各种第三方合作，从光学模块和硬件设计到专用软件和其他生产服务全方位为您提供帮助。在下方所列两款搜索工具中择一下载或两款全部下载，快速浏览我们的第三方供应商，或寻找特定光学模块来满足您的需求。列表中产品、软件和服务的生产者和管理者为独立的第三方，而非德州仪器 (TI)。

第三方资源可以使用以下两款搜索工具检索：

• DLP 产品第三方供应商搜索工具 (DLP-3P-SEARCH) 能够检索可以设计或制造光学元件、硬件、软件和辅助技术的服务供应商
• DLP 产品光学模块搜索工具 (DLP-OMM-SEARCH) (...)

VISI-3P-LITHOGRAPHY — VISITECH LUXBEAM 平版印刷系统

LUXBEAM 光刻系统 (LLS) 是一种用于直接成像光刻设备的子系统，包括用于全天候生产的全自动插件机。该系统提供了详细的接口文档和现场支持，可轻松实现硬件和软件集成。提供多种光电传感头选项，涵盖范围包括用于高级封装的 2、4 和 10µm 线宽/线间距，用于 PCB 光刻的 20µm 线宽/线间距，以及用于阻焊层的 30-40µm 焊坝。 发件人： VISITECH

VISI-3P-LUXBEAM-RAPID — VISITECH LUXBEAM? RAPID SYSTEM LRS

The LUXBEAM RAPID SYSTEM LRS-UV/HY/VIS is a 3D printer subsystem with flexible build area and high throughput, high resolution manufacturing. It enables smart functions such as sub-pixelation (SPX) for resolution enhancement, and pixel power control (PPC) to equalize energy per pixel. It also (...) 发件人： VISITECH

VISI-3P-LUXBEAM4600 — VISITECH LUXBEAM 4600 DLP 格式器板

LUXBEAM 4600 可服务于需要高分辨率、高帧率和单像素控制的高速工业应用。它包括与柔性电缆连接的 DMD 板和用于存储器管理、排序和 I/O 信令的 VISITECH LUXWARE 固件。该板还具有即时可用的 Web 服务器，该服务器支持与 VISITECH 的高级 LED 驱动器进行通信。千兆以太网接口为主机系统提供快速数据传输功能。通过联系 VISITECH，可获得图像滚动、用于自动对焦的运动控制环路和热量管理等可用固件选项。

如需了解有关 VISITECH 的更多信息，请访问 https://visitech.no/ 。 发件人： VISITECH

VIALUX-3P-ALP-4 — ViALUX ALP-4.1 Controller Software Suite for DLPLCRC410 Evaluation Module

ViALUX 的 ALP-4.1 是一款附件软件包，与德州仪器 (TI) 提供的 DLPLCRC410 评估模块兼容。它支持内置硬件组件并包含相应的驱动器和控制器固件，并将 ViALUX 的 FPGA 逻辑设计用于 EVM 电路板。ALP-4.1 控制器套件支持所有使用 DLPC410 控制器的 DMD：DLP7000、DLP7000UV、DLP9500、DLP9500UV 和 DLP650LNIR。

支持的刷新率

• XGA：22 727Hz
• 1080p：10 752Hz
• WXGA：10 752Hz

Vialux 发件人： ViALUX

DLP9500 IBIS Model

IBIS file for the DLPR410 PROM device which supports the DLPC410, DLP650LNIR, DLP7000, DLP7000UV, DLP9500 and DLP9500UV. 发件人： Xilinx
