DLPA3000 是一款高度集成的电源管理 IC，针对 DLP Pico 投影仪系统进行了优化。 该器件主要针对数百流明的辅助照明应用。

DLPA3000 采用集成式高效降压转换器，可支持多个 LED 投影仪，并且能够使每个 LED 的电流高达 6A。 其顶部配有一个低电阻 RGB 开关，支持红色、绿色和蓝色 LED 排序。 DLPA3000 包含五个降压转换器，其中两个专用于 DLPC 低压电源。 另有一个专用于稳压电源，为 DMD 生成三个时序关键型直流电源：V_BIAS、V_RST 和 V_OFS。

DLPA3000 包含多个辅助块，可灵活使用。 因此可以量身定制 Pico 投影仪系统。 三个 8 位可编程降压转换器（尚未全部支持）可用于驱动投影仪 FAN 等或提供辅助电源线。 两个 LDO 可用于提供至多 200mA 的低电流。 这两个 LDO 预定义为 2.5V 和 3.3V。

DLPA3000 的所有块均可通过 SPI 寻址。 此外，该器件还包含以下特性：生成系统复位，电源排序，用于顺序选择活动 LED 的输入信号，IC 自我保护以及用于将模拟信息传送到外部 ADC 的模拟 MUX。

• 高效、高电流红-绿-蓝三色 (RGB) LED 驱动器
• 集成降压转换器，支持高达 6A 的 LED 驱动器电流
• RGB MOSFET 开关，支持通道选择，导通电阻极低
• 每个通道具有 10 位可编程电流
• 提供用于选择颜色顺序 RGB LED 的输入
• 可生成数字微镜器件 (DMD) 高电压电源
• 配有两个高效降压转换器，用于生成 DLPC343x 和 DMD 电源
• 配有三个高效 8 位可编程降压转换器，用于 FAN 驱动器应用或常规电源（目前支持 PWR6，未来将支持其他电源）
• 两个 LDO，用于提供辅助电压
• 模拟 MUX，用于测量内部和外部节点（例如热敏电阻和基准电平）
• 监视/保护：热关断、热模、电池低电量以及欠压锁定

应用

便携式 DLP Pico 投影仪的电源管理和 LED 驱动器 IC

All trademarks are the property of their respective owners.

• Component type
• PMIC/LED Driver
• Chipset family
• DLP2010, DLP230GP, DLP230KP, DLP230NP, DLP3010, DLP3310, DLP4710, DLPC3430, DLPC3432, DLPC3433, DLPC3435, DLPC3438, DLPC3439, DLPC3478, DLPA3000

DLPA3000的完整型号有：DLPA3000DPFD、DLPA3000DPFDR，以下是这些产品的关键参数及官网采购报价：

DLPA3000DPFD，工作温度：0 to 70，封装：HTQFP (PFD)-100，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DLPA3000DPFD的批量USD价格：7.286（1000+）

DLPA3000DPFDR，工作温度：0 to 70，封装：HTQFP (PFD)-100，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DLPA3000DPFDR的批量USD价格：6.072（1000+）

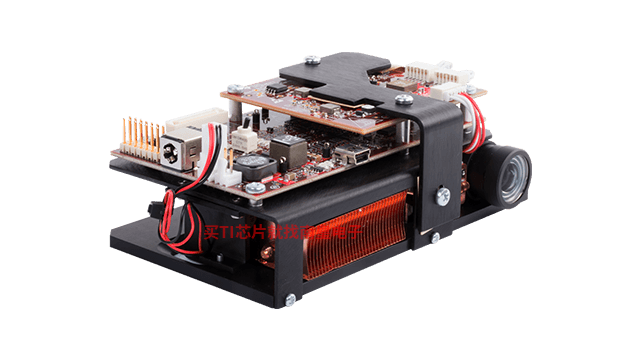

DLPDLCR3010EVM-G2 — DLP LightCrafter Display 3010EVM-G2

DLP® LightCrafter Display 3010 EVM-G2 是一款易于使用的即插即用型评估平台，适用于消费类产品、企业和工业市场中的各种紧凑型高清显示应用。此评估模块 (EVM) 采用 DLP3010 (.3 720p) DMD、DLPC3433 显示控制器和 DLPA3000 PMIC/LED 驱动器。此 EVM 配有可直接用于生产的光学引擎并以小型封装提供分辨率、亮度和编程能力的完美组合。

• DLP Pico 显示技术入门
• 显示应用示例
• 所有的 DLP Pico 评估模块和促销活动

DLPDLCR3310EVM — 适用于 DLPDLCR3310 DLP? LightCrafter? 显示屏的评估模块

DLP® LightCrafter Display 3310 EVM 是一款易于使用的即插即用型评估平台，适用于消费类产品、企业和工业市场中的各种紧凑型 1080p 显示应用。此评估模块 (EVM) 采用 DLP3310 (.33 1080p) DMD、DLPC3437 显示控制器和 DLPA3000 PMIC/LED 驱动器。此 EVM 配有生产就绪型光学引擎并以小巧外形实现了分辨率、亮度和可编程性的完美结合。

• DLP Pico 显示技术入门
• 显示应用示例
• 所有的 DLP Pico 评估模块和促销活动

DLP-OMM-SEARCH — DLP® 产品第三方搜索工具

为了充分满足您的设计需求并缩短产品上市时间，DLP® 产品与各种第三方合作，从光学模块和硬件设计到专用软件和其他生产服务全方位为您提供帮助。在下方所列两款搜索工具中择一下载或两款全部下载，快速浏览我们的第三方供应商，或寻找特定光学模块来满足您的需求。列表中产品、软件和服务的生产者和管理者为独立的第三方，而非德州仪器 (TI)。

第三方资源可以使用以下两款搜索工具检索：

• DLP 产品第三方供应商搜索工具 (DLP-3P-SEARCH) 能够检索可以设计或制造光学元件、硬件、软件和辅助技术的服务供应商
• DLP 产品光学模块搜索工具 (DLP-OMM-SEARCH) (...)

DLP-PICO-FW-SEL — DLP? Pico? Firmware Selector

Firmware selector for various DLPC34xx controllers and configurations.

TIDA-080002 — 超便携、低功耗 DLP? Pico? qHD 显示参考设计

0.23 qHD DLP 芯片组是一个经济实惠的平台，支持通过嵌入式主机处理器使用 DLP 技术。该芯片组已整合到此参考设计中，能够为各种应用实现低功耗按需自由形状显示子系统。

TIDA-080000 — 使用 DLP? 0.33 英寸微镜阵列的移动 1080p 显示参考设计

此参考设计使开发人员能够快速实现小型 1080p 显示子系统。它采用 TI DLP® Pico™ 0.33 英寸 TRP 1080p 显示芯片组，并在 DLP LightCrafter™ Display 3310 评估模块 (EVM) 中实现。它可以用于各种应用，包括移动智能电视、移动投影仪、数字标牌等等。该设计包含 DLP3310 1080p 数字微镜器件 (DMD)、DLPC3437 显示控制器，以及 DLPA3000 PMIC 和 LED 驱动器。

TIDA-01571 — 采用 DLP? 技术且具有更高亮度的便携式低功耗高清显示参考设计

此显示参考设计采用 DLP Pico™ 0.3 英寸 TRP 高清 720p 显示芯片组，并在 DLP LightCrafter™ Display 3010-G2 评估模块 (EVM) 中实施。此参考设计支持在移动智能电视、虚拟助手移动投影仪、数字标牌等投影显示应用中实现高分辨率。此设计包括 DLP3010 芯片组，该芯片组由 DLP3010 720p 数字微镜器件 (DMD)、 DLPC3433 显示控制器和 DLPA3000 PMIC/LED 驱动器组成。

PMP40069 — 具有 5-20V 输入电压 3 电芯电池充电器的便携式 DLP Pico 投影仪参考设计

PMP40069 参考设计适用于便携式 DLP Pico 投影仪。它还配有 3 节电池充电器。电池可在适配器不可用时为投影仪供电。此解决方案实现了 DLPA3000 PMIC/LED 驱动器、DLPC3438 显示控制器和 SMBus 电池降压/升压充电控制器 BQ25700A。DLPA3000 PMIC 是一款完全集成的专用 PMIC/LED 驱动器，可满足各种系统模拟电源要求，并可驱动 0 ~ 6A RGB LED。降压/升压充电器与 5/9/12/15/20V 输出适配器兼容。充电器具有高效率，可为 3 节电池提供 3A 充电电流。

TIDA-00722 — 适用于 TI DLP? Pico? 投影仪且采用 MSP430 的实时颜色管理参考设计

该参考设计支持 TI DLP? Pico? 投影显示系统的实时颜色管理。该参考设计针对采用 TI DLP? Pico? 技术显示器（使用 LED）的产品支持现场自动颜色校正。利用自动颜色校正，可以在 LED 的亮度特征随时间和温度改变时对其电流进行校准。自动白点校正包括所有颜色的色温和色貌。
DLP Pico 显示的实现包括 MSP430 MCU 和 RGB 颜色传感器（在光学引擎内）。

主要优势：

• 使用颜色传感器进行实时自动白点校正
• 监控颜色点 LED 照明器
• 监控 LED 效率
• 使用数字颜色传感器消除模拟干扰
• 在运行时调节套色
