DRV8311 提供了三个集成式 MOSFET 半 H 桥，用于驱动三相无刷直流 (BLDC) 电机，适用于 5V、9V、12V 或 18V 直流电源轨或 1S 至 4S 电池供电应用。该器件集成了三个具有集成电流感测功能的电流感测放大器 (CSA)，可感测 BLDC 电机的三相电流，从而实现出色的 FOC 和电流控制系统实现方案。

DRV8311P 器件可通过德州仪器 (TI) SPI (tSPI) 生成和配置 PWM 计时器，并可以直接通过 tSPI 接口控制多个 BLDC 电机。该功能可减少用于控制多个电机的初级控制器的 I/O 端口数量。

• 三相 PWM 电机驱动器
  • 三相无刷直流电机
• 3V 至 20V 工作电压
  • 24V 绝对最大电压
• 高输出电流能力
  • 5A 峰值电流驱动能力
• 低导通状态电阻 MOSFET
  • TA = 25°C 时，RDS(ON) (HS + LS) 为 210mΩ（典型值）
• 低功耗睡眠模式
  • 1.5μA（VVM = 12V，TA = 25°C）
• 多种控制接口选项
  • 6x PWM 控制接口
  • 3x PWM 控制接口
  • 在 MCU 和 DRV8311 之间具有可选校准功能的 PWM 生成模式 (SPI/tSPI)
• tSPI 接口 (DRV8311P)
  • 可通过 SPI 进行 PWM 占空比和频率更新
  • 使用标准 4 线 SPI 接口控制多个 DRV8311P 器件
• 支持高达 200kHz 的 PWM 频率
• 集成电流感测
  • 无需外部电阻
  • 感测放大器输出，每个半桥一个
• SPI 和硬件器件型号
  • 10 MHz SPI 通信 (SPI/tSPI)
• 支持 1.8V、3.3V 和 5V 逻辑输入
• 内置 3.3V ± 4.5%、100 mA LDO 稳压器
• 集成保护特性
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 热警告和热关断 (OTW/OTSD)
  • 故障条件指示引脚 (nFAULT)

• Rating
• Catalog
• Architecture
• Integrated FET
• Control interface
• 6xPWM, 3xPWM, tSPI
• RDS(ON) (HS + LS) (mOhms)
• 200
• Peak output current (A)
• 5
• Vs (Min) (V)
• 3
• Vs ABS (Max) (V)
• 24
• Features
• Integrated FETs, LDO, Current Sense Amplifiers, Hardware Management I/F, SPI/I2C, Slew Rate Adjustment
• Operating temperature range (C)
• -40 to 125

DRV8311的完整型号有：DRV8311HRRWR、DRV8311PRRWR，以下是这些产品的关键参数及官网采购报价：

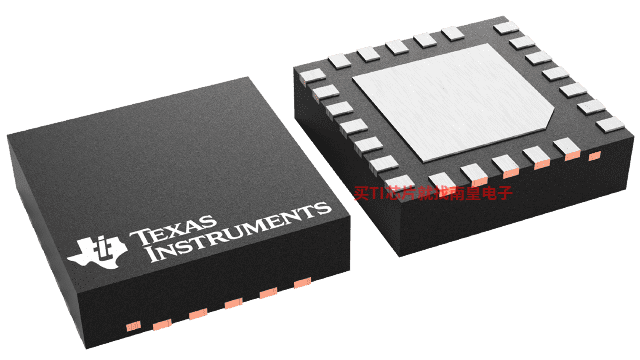

DRV8311HRRWR，工作温度：-40 to 125，封装：WQFN (RRW)-24，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DRV8311HRRWR的批量USD价格：.77（1000+）

DRV8311PRRWR，工作温度：-40 to 125，封装：WQFN (RRW)-24，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DRV8311PRRWR的批量USD价格：.847（1000+）

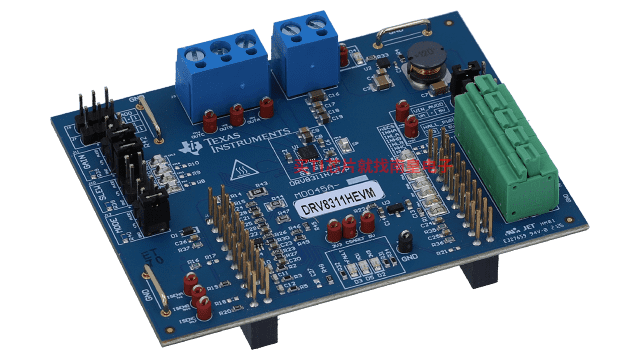

DRV8311HEVM — DRV8311H 三相无刷电机驱动器评估模块

DRV8311HEVM 提供三个半 H 桥集成式 MOSFET 驱动器，用于驱动具有 5A 峰值电流驱动的三相无刷直流 (BLDC) 电机，适用于 12V 直流电源轨或电池供电应用。

该器件集成了三个具有集成电流感应功能的电流检测放大器 (CSA)，可感测 BLDC 电机的三相电流，从而实现出色的 FOC 和电流控制系统方案。

LaunchPad 连接允许使用 DRV8311 建立个人固件开发平台。这包括 LAUNCHXL-F280049C C2000 LaunchPad，用于与 DRV8311xEVM_InstaSPIN_Universal_GUI 连接。
