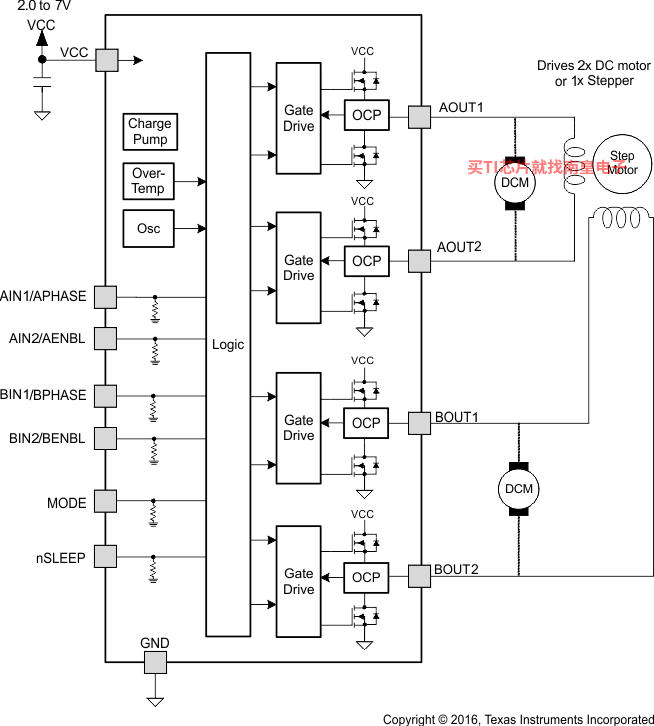

DRV8836 为摄像机、消费类产品、玩具、和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。 此器件有两个 H 桥驱动器，能够驱动两个直流电机或者一个步进电机，以及其它诸如螺线管在内的器件。 每个输出驱动器功能块包括配置为 H 桥的 N 通道功率 MOSFET 以驱动电机绕组。 一个内部电荷泵生成所需的栅极驱动电压。

DRV8836 的每个 H 桥能够提供高达 1.5A 的输出电流。 供电电压范围介于 2V 至 7V。

可选择的相位/使能和 IN/IN 接口与工业标准器件兼容。 可通过关闭所有不必要的逻辑电路来提供低功耗睡眠模式，消耗极低的电流。

内部关断功能支持过流保护、短路保护、欠压闭锁以及过温保护。

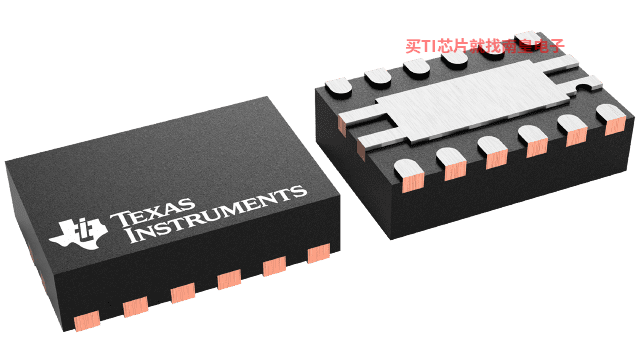

DRV8836 采用具有 PowerPAD 的极小型 12 引脚 WSON 封装（环保型：符合 RoHS 标准且不含 Sb/Br）。

• 双 H 桥电机驱动器
  • 能够驱动两个直流电机或者一个步进电机
  • 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻： 高侧 + 低侧 (HS + LS) 305 mΩ
• 每个 H 桥 1.5A 的最大驱动电流
• 两桥并联可实现 3A 的驱动电流
• 2V 至 7V 运行电源电压范围
• 灵活的脉宽调制 (PWM) 或者相位/使能接口
• 具有 95nA 最大电源电流的低功耗睡眠模式
• 专用 SLEEPn 输入引脚
• 极小型 2mm x 3mm 晶圆级小外形尺寸无引线 (WSON) 封装

• 由电池供电的设备：
  • 数字单镜头反光 (DSLR) 镜头
  • 消费类产品
  • 玩具
  • 机器人技术
  • 摄像机
  • 医疗设备

• Number of full bridges
• 2
• Vs (Min) (V)
• 2
• Vs ABS (Max) (V)
• 7
• Peak output current (A)
• 1.6
• RDS(ON) (HS + LS) (mOhms)
• 305
• Sleep current (uA)
• 0.01
• Control mode
• PH/EN, PWM
• Control interface
• Hardware (GPIO)
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85

DRV8836的完整型号有：DRV8836DSSR，以下是这些产品的关键参数及官网采购报价：

DRV8836DSSR，工作温度：-40 to 85，封装：WSON (DSS)-12，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网DRV8836DSSR的批量USD价格：.55（1000+）

DRV8836EVM — DRV8836 评估模块

DRV8836 评估模块 (EVM) 展示了来自德州仪器 (TI) 的 DRV8836 电机驱动器的功能和性能。用户可使用外部微控制器通过信号牛角连接器或使用便于独立操作的板上开关控制 DRV8836。
