- 制造厂商：TI
- 产品类别：接口
- 技术类目：LVDS、M-LVDS 和 PECL IC
- 功能描述：具有 TX 预加重和 RX 均衡功能的双路 4.25Gbps 2:1/1:2 CML 多路复用器/缓冲器
- 点击这里打开及下载DS42MB200的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The DS42MB200 is a dual signal conditioning 2:1 multiplexer and 1:2 fan-out buffer designed for use in backplane redundancy applications. Signal conditioning features include input equalization and programmable output pre-emphasis that enable data communication in FR4 backplanes up to 4.25 Gbps. Each input stage has a fixed equalizer to reduce ISI distortion from board traces.
All output drivers have 4 selectable steps of pre-emphasis to compensate for transmission losses from long FR4 backplanes and reduce deterministic jitter. The pre-emphasis levels can be independently controlled for the line-side and switch-side drivers. The internal loopback paths from switch-side input to switch-side output enable at-speed system testing. All receiver inputs are internally terminated with 100? differential terminating resistors. All driver outputs are internally terminated with 50? to VCC.
- 1– 4.25 Gbps Fully Differential Data Paths
- Fixed Input Equalization
- Programmable Output Pre-emphasis
- Independent Switch and Line Side Pre-emphasis Controls
- Programmable Switch-side Loopback Mode
- On-chip Terminations
- +3.3V Dupply
- ESD Rating HBM 6 kV

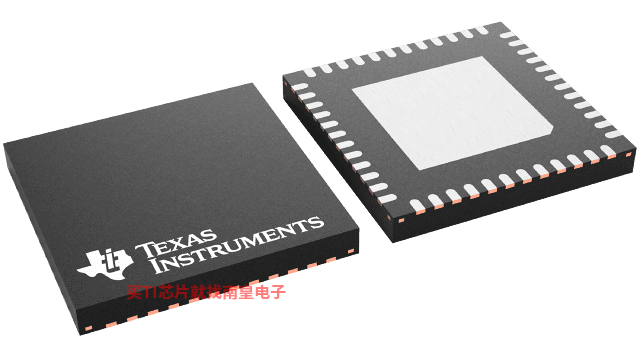

- Lead-less WQFN-48 Package (7mmx7mmx0.8mm, 0.5mm Pitch)
- –40°C to +85°C Operating Temperature Range
All trademarks are the property of their respective owners.
- Function
- Equalizer, Mux buffer
- Protocols
- LVDS, LVPECL, CML
- Number of transmitters
- 2, 4
- Number of receivers
- 2, 4
- Supply voltage (V)
- 3.3
- Signaling rate (Mbps)
- 4250
- Input signal
- CML
- Output signal
- CML
- Rating
- Catalog
- Operating temperature range (C)
- -40 to 85
DS42MB200的完整型号有：DS42MB200TSQ/NOPB，以下是这些产品的关键参数及官网采购报价：
DS42MB200TSQ/NOPB，工作温度：-40 to 85，封装：WQFN (NJU)-48，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SN，TI官网DS42MB200TSQ/NOPB的批量USD价格：5.676（1000+）
PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
TINA-TI — 基于 SPICE 的模拟仿真程序
TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。
TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。
如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表
需要 HSpice (...)
