ESD341 是一款双向瞬态电压抑制器 (TVS) ESD 保护二极管，用于为 HDMI 1.4 电路提供保护。 ESD341 的额定 ESD 冲击消散值等于 IEC 61000-4-2 国际标准（4 级）规定的最高水平。

该器件采用一个 0.66pF（典型值）的 IO 电容，可保护速率高达 3.4Gbps 的高速接口，包括支持 HDMI 1.4b 之类的协议。低动态电阻和低钳位电压可针对瞬变事件提供系统级保护。

30kV ESD 等级和 5.4A 浪涌采用微型封装，可提供强大的瞬态保护，用于保护便携式电子产品和其他空间狭小应用（如可穿戴设备）中的 3.6V 电源轨。

ESD341 采用行业标准的 0201 (DPL) 封装。

• IEC 61000-4-2 4 级 ESD 保护
  • 30kV 接触放电
  • 30kV 空气间隙放电
• IEC 61000-4-5 浪涌保护
  • 5.4 A (8μs/20μs)
• IO 电容：
  • 0.66pF（典型值）
• 直流击穿电压：±6.2V（典型值）
• 超低漏电流：100nA（最大值）
• 低 ESD 钳位电压：16A TLP 时为 10.2V
• 低插入损耗：5GHz （–3dB 带宽，DPL）
• 支持速率高达 3.4Gbps 的高速接口
• 工业温度范围：–40°C 至 +125°C
• 节省空间的行业标准 0201 尺寸 (0.6mm × 0.3mm × 0.3mm)

• Number of channels (#)
• 1
• IO capacitance (Typ) (pF)
• 0.66
• Vrwm (V)
• 3.6
• IEC 61000-4-2 contact (+/- kV)
• 30
• IEC 61000-4-5 (A)
• 5.4
• Bi-/uni-directional
• Bi-Directional
• Dynamic resistance (Typ) (?)
• 0.25
• Clamping voltage (V)
• 10
• IO leakage current (Max) (nA)
• 100
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

ESD341的完整型号有：ESD341DPLR，以下是这些产品的关键参数及官网采购报价：

ESD341DPLR，工作温度：-40 to 125，封装：X2SON (DPL)-2，包装数量MPQ：15000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ESD341DPLR的批量USD价格：0.085（1000+）

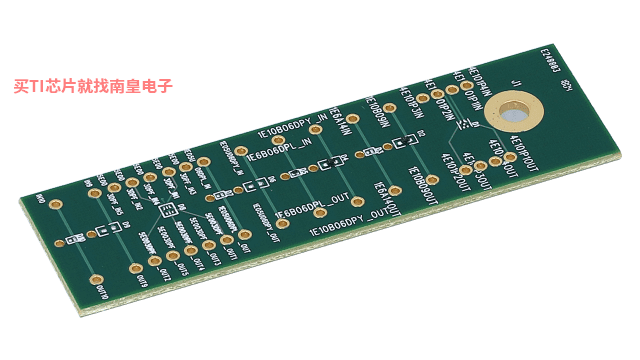

ESD-EVM-001 — ESD-EVM-001 评估模块

“ESD EVM”具有一系列 ESD 保护二极管，可用于破坏性静电放电 (ESD) 合格/不合格 ESD 冲击、导通性和信号通过测试。具体来说，它可用于 IEC-61000-4-2 空气和接触放电测试。以下概述的过程可确保对于这两种放电测试采用了正确的测试设置和操作方法。

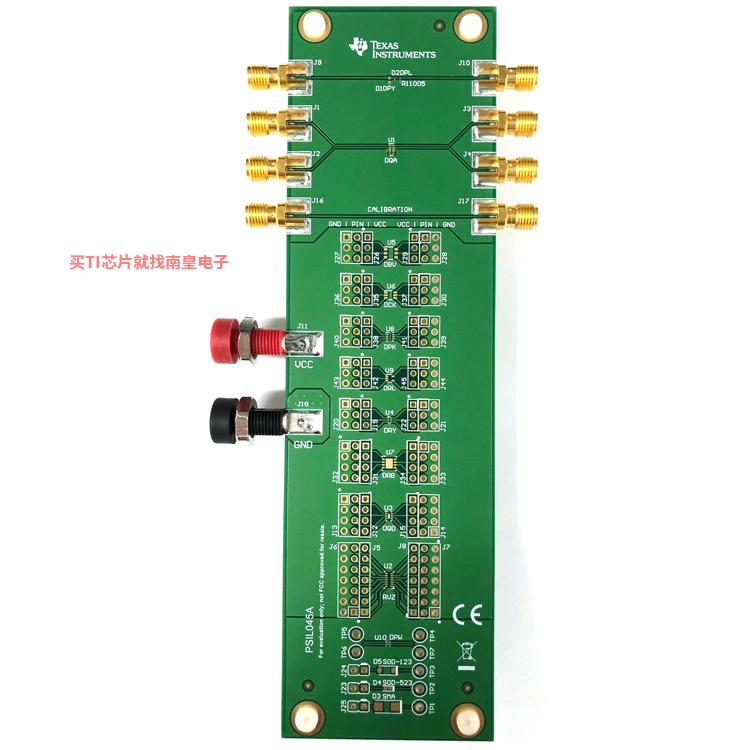

ESDEVM — 通用 ESD 评估模块

Texas Instrument's ESDEVM evaluation module allows the evaluation of most of TI's ESD portfolio. The board comes with all traditional ESD footprints in order to be able to test any number of devices. Devices that need to be tested can be soldered onto their respect footprint and then tested. For (...)

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
