The INA117 is a precision unity-gain difference amplifier with very high common-mode input voltage range. It is a single monolithic IC consisting of a precision op amp and integrated thin-film resistor network. It can accurately measure small differential voltages in the presence of common-mode signals up to ±200V. The INA117 inputs are protected from momentary common-mode or differential overloads up to ±500V.

In many applications, where galvanic isolation is not essential, the INA117 can replace isolation amplifiers. This can eliminate costly isolated input-side power supplies and their associated ripple, noise and quiescent current. The INA117\x92s 0.001% nonlinearity and 200kHz bandwidth are superior to those of conventional isolation amplifiers.

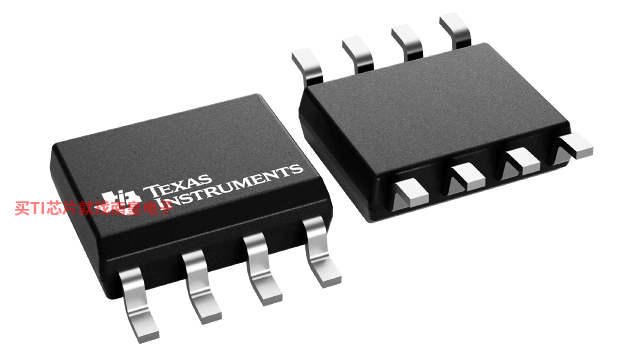

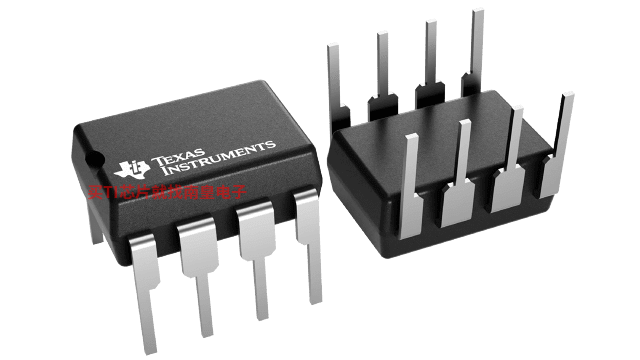

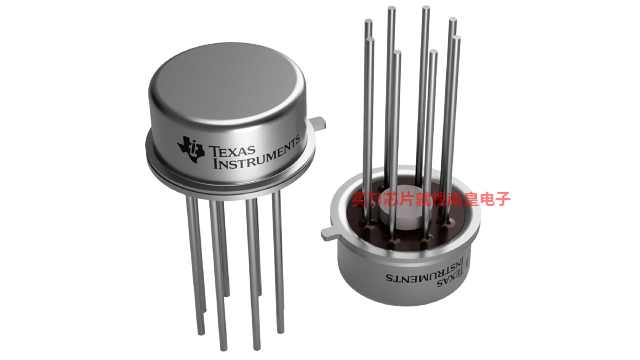

The INA117 is available in 8-pin plastic mini-DIP and SO-8 surface-mount packages, specified for the \x9640°C to +85°C temperature range. The metal TO-99 models are available specified for the \x9640°C to +85°C and \x9655°C to +125°C temperature range.

• COMMON-MODE INPUT RANGE: ±200V (VS = ±15V)
• PROTECTED INPUTS: ±500V Common-Mode ±500V Differential
• UNITY GAIN: 0.02% Gain Error max
• NONLINEARITY: 0.001% max
• CMRR: 86dB min
• APPLICATIONS
  • CURRENT MONITOR
  • BATTERY CELL-VOLTAGE MONITOR
  • GROUND BREAKER
  • INPUT PROTECTION
  • SIGNAL ACQUISITION IN NOISY ENVIRONMENTS
  • FACTORY AUTOMATION

• Number of channels (#)
• 1
• Vs (Min) (V)
• 10
• Vs (Max) (V)
• 36
• CMRR (Min) (dB)
• 86
• Common mode input low (Min) (V)
• -200
• Common mode input high (Max) (V)
• 200
• Input offset (+/-) (Max) (uV)
• 1000
• Iq (Typ) (mA)
• 2
• Small signal bandwidth (Typ) (MHz)
• 0.2
• Slew rate (Typ) (V/us)
• 2.6
• Gain (Min) (V/V)
• 1
• Gain (Max) (V/V)
• 1
• Gain error (+/-) (Max) (%)
• 0.05
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• Gain drift (Max) (ppm/C)
• 10

INA117的完整型号有：INA117KU、INA117KU/2K5、INA117P、INA117AM、INA117BM、INA117SM、INA117SMQ，以下是这些产品的关键参数及官网采购报价：

INA117KU，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网INA117KU的批量USD价格：3.773（1000+）

INA117KU/2K5，工作温度：PropertyValue，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU-DCC，TI官网INA117KU/2K5的批量USD价格：3.192（1000+）

INA117P，工作温度：PropertyValue，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网INA117P的批量USD价格：3.337（1000+）

INA117AM，工作温度：PropertyValue，封装：TO-99 (LMC)-8，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网INA117AM的批量USD价格：46.867（1000+）

INA117BM，工作温度：PropertyValue，封装：TO-99 (LMC)-8，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：Call TI，TI官网INA117BM的批量USD价格：53.397（1000+）

INA117SM，工作温度：PropertyValue，封装：TO-99 (LMC)-8，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：AU，TI官网INA117SM的批量USD价格：53.397（1000+）

INA117SMQ，工作温度：PropertyValue，封装：TO-99 (LMC)-8，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：AU，TI官网INA117SMQ的批量USD价格：70.809（1000+）

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

INA117 TINA-TI Reference Design (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
