- 制造厂商:TI
- 产品类别:放大器
- 技术类目:电流检测放大器 - 电流检测放大器模拟输出
- 功能描述:具有比较器的 AEC-Q100、-16V 至 80V、500kHz 电流感应放大器
- 点击这里打开及下载INA201-Q1的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
INA200-Q1、INA201-Q1 和 INA202-Q1 (INA20x-Q1) 是具有电压输出的低侧或高侧分流监控器。INA20x-Q1 器件能够在 -16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA20x-Q1 提供三种输出电压级别,即 20V/V、50V/V 和 100V/V,带宽高达 500kHz。

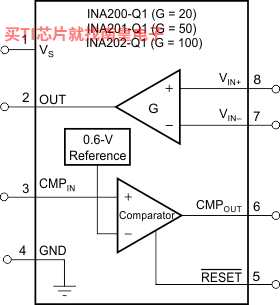

INA20x-Q1 还集成了开漏比较器和内部电压基准,电压阈值为 0.6V。外部分压器设定电流跳变点。比较器具有锁存功能,可通过将 RESET 引脚接地(或悬空)进入透明状态。
INA20x-Q1 由 2.7V 至 18V 的单电源供电,最大供电电流为 1800μA。这些器件均采用超小型 VSSOP-8 封装,而且额定工作环境温度范围均扩展为 -40°C 至 +125°C。
- 适用于汽车电子 应用
- 具有符合 AEC-Q100 标准的下列结果:
- 器件温度 1 级:-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件的带电模型 (CDM) ESD 分类等级 C3B
- 电流感测放大器:
- 共模范围:-16V 至 +80V
- 整个温度范围内的最大误差为 3.5%
- 带宽:500kHz (INA200-Q1)
- 三种增益选项:
- 20V/V (INA200-Q1)
- 50V/V (INA201-Q1)
- 100V/V (INA202-Q1)
- 集成开漏比较器
- 锁存功能
- 0.6V 内部电压基准
- 静态电流:1800μA(最大值)
- 闩锁电流超过 100mA,符合 JESD78 标准

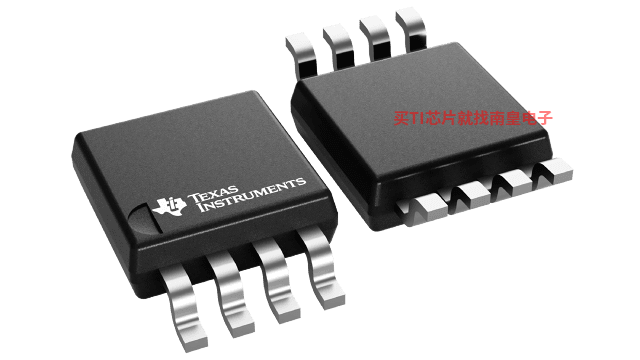

- 封装:超薄小外形尺寸封装 (VSSOP)-8
- 电动助力转向 (EPS) 系统
- 车身控制模块
- 刹车系统
- 电子稳定性控制 (ESC) 系统
All trademarks are the property of their respective owners.
- Common mode voltage (Max) (V)
- 80
- Common mode voltage (Min) (V)
- -16
- Input offset (+/-) (Max) (uV)
- 2500
- Input offset drift (+/-) (Typ) (uV/C)
- 5
- Gain (V/V)
- 50
- Gain error (%)
- 1
- Gain error drift (+/-) (Max) (ppm/°C)
- 100
- CMRR (Min) (dB)
- 100
- Bandwidth (kHz)
- 300
- Supply voltage (Max) (V)
- 18
- Supply voltage (Min) (V)
- 2.7
- Iq (Max) (mA)
- 1.85
- Number of channels (#)
- 1
- Comparators (#)
- 0
- Features
- Alert Function, Low-side Capable
- Rating
- Automotive
- Operating temperature range (C)
- -40 to 125
INA201-Q1的完整型号有:INA201AQDGKRQ1,以下是这些产品的关键参数及官网采购报价:
INA201AQDGKRQ1,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAUAG,TI官网INA201AQDGKRQ1的批量USD价格:1.221(1000+)
INA201 Spice Model
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)
TINA-TI — 基于 SPICE 的模拟仿真程序
TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。
TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。
如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表
需要 HSpice (...)
CS-AMPLIFIER-ERROR-TOOL — 电流感测放大器比较和误差工具
该 Excel 计算器比较两个和五个标准电流检测放大器,提供包含每个器件基本参数的图表。该计算器还获取用户系统条件输入,例如共模电压、电源电压、分流电阻值和容差,然后绘制可调电流范围内的误差曲线。此外,计算器根据满量程输入电压除以测量电流上限值的计算结果,输出分流上限值 (mΩ)。Current Sense Amplifier Comparison and Error Tool (Rev. E)
该双向电流检测解决方案使用一个电流检测放大器和一个高速双路比较器,在输入电流 (IG1) 升至 100A 以上或降至 -35A 以下时,通过轨到轨输入共模范围在比较器输出端(OUTA 和 OUTB)产生过流 (OC) 警报信号。在此实现中,过流警报信号均为高电平有效,因此在超过 100A 或 -35A 阈值时,比较器输出为高电平。两个比较器均执行外部迟滞,因此在电流降低 10%(90A 和 -31A)时,比较器输出会恢复为逻辑低电平状态。当下方电路中的分流电阻器 R8 接地时,此电路适用于在高达 INA 的共模电压范围内进行高侧电流检测。CIRCUIT060037 — 精密过流锁存电路
该高侧电流检测解决方案使用一个电流检测放大器、一个带有集成基准的比较器和一个 P 沟道 MOSFET 来创建一个过流锁存电路。当检测到大于 200mA 的负载电流时,电路将断开系统与其电源的连接。比较器输出将进行锁存(将 P 沟道 MOSFET 的栅源电压保持在 0V),直到电路循环供电,原因在于比较器驱动 P 沟道 MOSFET 的栅极并将信号反馈回电流检测放大器的基准引脚。TIDA-00302 — 具有瞬态鲁棒性的电流分流监控器参考设计
此高侧电流分流监控器用于测量当电流通过电流感应电阻器时在电阻器上形成的电压。此外,还采用外部保护电路来提供浪涌保护和快速瞬变保护并展示基于 IEC61000-4-4 和 IEC61000-4-5 的不同抗扰度。
