INA220 是一款具备 I²C 或 SMBUS 兼容接口的分流器和功率监测计。INA220 监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I²C 或 SMBUS 兼容接口 具有 16 个可编程地址。INA220 的独立分流输入允许其应用于具备低侧感测功能的系统。

INA220 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA220 可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220 的工作温度范围为 -40°C 至 125°C。

• 高侧或者低侧感测
• 感测的总线电压范围：0V 至 26V
• 报告电流、电压、和功率
• 16 个可编程地址
• 高精度：整个温度范围内的精度为 0.5%（最大值）(INA220B)
• 用户可编程校准
• 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
• 超薄小外形尺寸 (VSSOP)-10 封装

• Common mode voltage (Max) (V)
• 26
• Common mode voltage (Min) (V)
• 0
• Input offset (+/-) (Max) (uV)
• 50, 100
• Input offset drift (+/-) (Typ) (uV/C)
• 0.16
• Gain (V/V)
• 1, 0.5, 0.25, 0.125
• Gain error (%)
• 0.5, 0.3
• Gain error drift (+/-) (Max) (ppm/°C)
• 83
• CMRR (Min) (dB)
• 120
• Bandwidth (kHz)
• 5.5
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 3
• Iq (Max) (mA)
• 1
• Digital interface
• I2C, SMBus
• Features
• Bi-directional, Low-side Capable, Programmable Gain
• Resolution (Bits)
• 12
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

INA220的完整型号有：INA220AIDGSR、INA220AIDGST、INA220BIDGSR、INA220BIDGST，以下是这些产品的关键参数及官网采购报价：

INA220AIDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA220AIDGSR的批量USD价格：.84（1000+）

INA220AIDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网INA220AIDGST的批量USD价格：1.008（1000+）

INA220BIDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA220BIDGSR的批量USD价格：.949（1000+）

INA220BIDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA220BIDGST的批量USD价格：1.117（1000+）

INA220EVM — INA220 评估模块

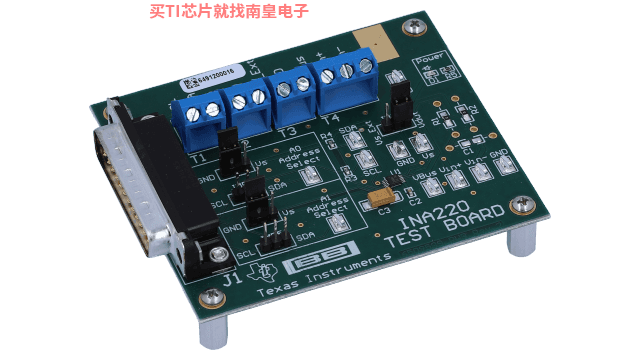

INA220EVM 主要硬件由 2 块电路板、INA220 测试板和 USB DIG 平台组成。INA220 测试板包含 INA220、用于外部连接的端子台以及用于器件配置的多个跳线。USB DIG 平台包含一个具有内置 USB 接口的 8052 微处理器。此微处理器生成与 INA220 进行通信所需的 I2C 信号。USB DIG 平台还包含 3V/5V 可编程线性稳压器、电源控制开关、通用数字 I/O 和 SPI 接口。INA220EVM 包含 AC 墙上适配器（220/120Vac 至 6Vdc），可以为 USB DIG 平台提供 6V 直流电源。INA220 (...)
