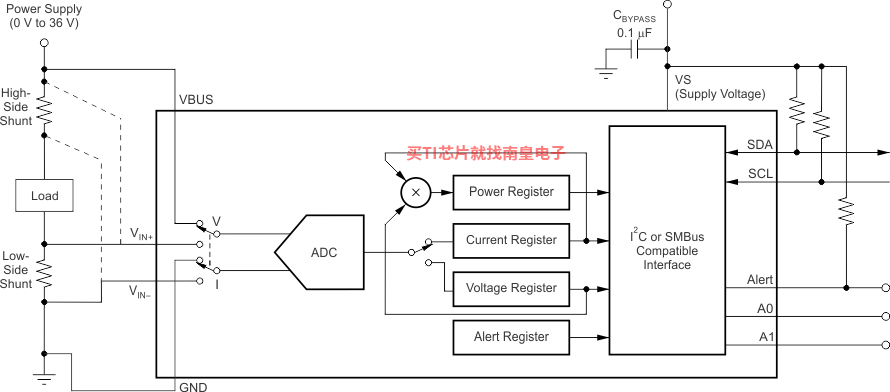

INA226 是一款分流/功率监视器，具有 I2C™或 SMBUS 兼容接口。 该器件 监视分流压降和总线电源 电压。 可编程校准值、转换时间和取平均值功能与内 部乘法器相结合，可实现电流值（单位为安培）和功率 值（单位为瓦）的直接读取。

INA226 可在 0V 至 36V 的共模总线电压范围内感测电 流，与电源电压无关。 该器件由一个 2.7V 至 5.5V 的 单电源供电，电源电流典型值为 330µA。 该器件的额 定工作温度范围为 –40°C 至 125°C，I²C 兼容接口上 具有多达 16 个可编程地址。

• 感测的总线电压范围：0V 至36V
• 高侧或低侧感
• 报告电流、电压和功
• 高精度：
  • 0.1% 增益误差（最大值）
  • 10μV 偏移（最大值）
• 可配置的取平均值选
• 16 个可编程地址
• 由2.7V 至5.5V 电源供电

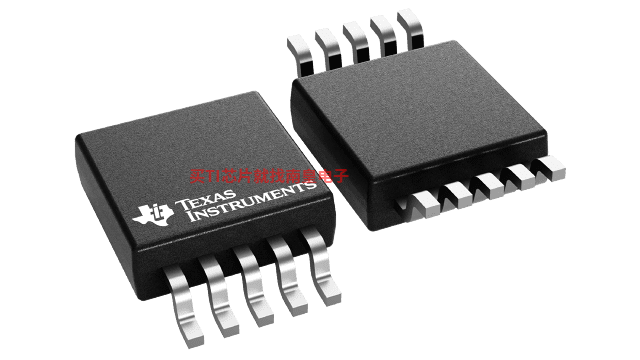

• 10 引脚DGS 超薄小外形尺寸(VSSOP) 封装

应用范

• 服务器
• 电信设备
• 计算
• 电源管理
• 电池充电器
• 电源
• 测试设备

All trademarks are the property of their respective owners.

• Common mode voltage (Max) (V)
• 36
• Common mode voltage (Min) (V)
• 0
• Input offset (+/-) (Max) (uV)
• 10
• Input offset drift (+/-) (Typ) (uV/C)
• 0.02
• Gain (V/V)
• 1
• Gain error (%)
• 0.1
• Gain error drift (+/-) (Max) (ppm/°C)
• 50
• CMRR (Min) (dB)
• 126
• Bandwidth (kHz)
• 3.5
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 2.7
• Iq (Max) (mA)
• 0.42
• Digital interface
• I2C, SMBus
• Features
• Alert Function, Bi-directional, Low-side Capable, Ultra precise
• Resolution (Bits)
• 16
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

INA226的完整型号有：INA226AIDGSR、INA226AIDGST，以下是这些产品的关键参数及官网采购报价：

INA226AIDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA226AIDGSR的批量USD价格：1.26（1000+）

INA226AIDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA226AIDGST的批量USD价格：1.512（1000+）
