INA2290的基本参数
  • 制造厂商:TI
  • 产品类别:放大器
  • 技术类目:电流检测放大器 - 电流检测放大器模拟输出
  • 功能描述:双通道、2.7V 至 120V、1.1MHz 超精密电流感应放大器
  • 点击这里打开及下载INA2290的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
INA2290的产品详情:

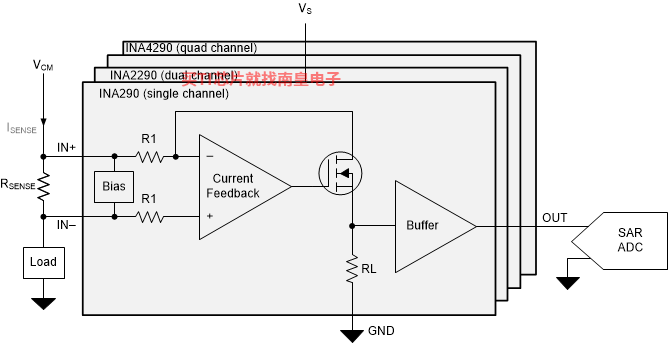

INAx290 是一款超精密电流检测放大器,可在 2.7V 至 120V 的宽共模范围内测量分流电阻器上的压降。该器件在 ±12µV(最大值)的超低失调电压、±0.1%(最大值)的小增益误差和 160dB(典型值)的高直流 CMRR 等特性的综合作用下,可实现超高精度的电流测量精度。 INAx290 凭借 1.1MHz(增益为 20V/V)的高带宽和 85dB(50kHz 时)的交流 CMRR,不仅适用于直流电流测量,还适用于高速应用(例如,快速过流保护)。

INAx290 通过在 2.7V 至 120V 的宽共模范围内测量分流电阻器上的压降,可提供进行超精密电流测量的功能。 INAx290 器件采用十分节省空间的封装。单通道 INA290 器件采用 SC-70 封装,双通道 INA2290 器件采用 MSOP-8 封装,而四通道 INA4290 器件采用 4mm x 4mm 的 QFN 封装。

INAx290 由一个 2.7V 至 20V 的单电源供电,单通道器件每通道仅消耗 370µA 的电源电流(典型值)。这些器件具有五个增益选项:20V/V、50V/V、100V/V、200V/V 和 500V/V。借助零漂移架构的低失调电压,可在扩展工作温度范围(-40°C 至 +125°C)内使用低欧姆值分流器进行电流感应。

INA2290的优势和特性:
  • 宽共模电压:
    • 工作电压:2.7V 至 120V
    • 可承受电压:-20V 至 +122V
  • 出色的共模抑制比 (CMRR):
    • 160dB 直流
    • 85dB 交流(50kHz 时)
  • 精度
    • 增益:
      • 增益误差:±0.1%(最大值)
      • 增益漂移:±5ppm/°C(最大值)
    • 失调电压:
      • 失调电压:±12μV(最大值)
      • 温漂:±0.2μV/°C(最大值)
  • 可用增益:
    • A1 器件:20V/V
    • A2 器件:50V/V
    • A3 器件:100V/V
    • A4 器件:200V/V
    • A5 器件:500V/V
  • 高带宽:1.1MHz
  • 压摆率:2V/μs
  • 静态电流:370μA (每通道)
INA2290的参数(英文):
  • Common mode voltage (Max) (V)
  • 120
  • Common mode voltage (Min) (V)
  • 2.7
  • Input offset (+/-) (Max) (uV)
  • 12
  • Input offset drift (+/-) (Typ) (uV/C)
  • 0.2
  • Gain (V/V)
  • 100, 20, 200, 50, 500
  • Gain error (%)
  • 0.15
  • Gain error drift (+/-) (Max) (ppm/°C)
  • 5
  • CMRR (Min) (dB)
  • 140
  • Bandwidth (kHz)
  • 1100
  • Supply voltage (Max) (V)
  • 20
  • Supply voltage (Min) (V)
  • 2.7
  • Iq (Max) (mA)
  • 1.2
  • Number of channels (#)
  • 2
  • Comparators (#)
  • 0
  • Features
  • Dual channel, Ultra precise
  • Rating
  • Catalog
  • Operating temperature range (C)
  • -40 to 125
INA2290具体的完整产品型号参数及价格(美元):

INA2290的完整型号有:INA2290A1IDGKR、INA2290A1IDGKT、INA2290A2IDGKR、INA2290A2IDGKT、INA2290A3IDGKR、INA2290A3IDGKT、INA2290A4IDGKR、INA2290A4IDGKT、INA2290A5IDGKR、INA2290A5IDGKT,以下是这些产品的关键参数及官网采购报价:

INA2290A1IDGKR,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A1IDGKR的批量USD价格:1.89(1000+)

INA2290A1IDGKT,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A1IDGKT的批量USD价格:2.268(1000+)

INA2290A2IDGKR,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A2IDGKR的批量USD价格:1.89(1000+)

INA2290A2IDGKT,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A2IDGKT的批量USD价格:2.268(1000+)

INA2290A3IDGKR,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A3IDGKR的批量USD价格:1.89(1000+)

INA2290A3IDGKT,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A3IDGKT的批量USD价格:2.268(1000+)

INA2290A4IDGKR,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A4IDGKR的批量USD价格:1.89(1000+)

INA2290A4IDGKT,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A4IDGKT的批量USD价格:2.268(1000+)

INA2290A5IDGKR,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A5IDGKR的批量USD价格:1.89(1000+)

INA2290A5IDGKT,工作温度:-40 to 125,封装:VSSOP (DGK)-8,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网INA2290A5IDGKT的批量USD价格:2.268(1000+)

轻松满足您的TI芯片采购需求
INA2290的评估套件:

INA2290EVM — INA2290 120V 共模、超精密电流感应放大器评估模块

This is a small module with 5 completely independent boards that can be broken off by the user. Five schematically identical boards for each of the five gain variation of the INA2290 dual channel with inputs up to 120V common mode and 5A (on board shunt) input capability. Each board provides test (...)

TINA-TI REFERENCE DESIGN for INA290 (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

CS-AMPLIFIER-ERROR-TOOL — 电流感测放大器比较和误差工具

该 Excel 计算器比较两个和五个标准电流检测放大器,提供包含每个器件基本参数的图表。该计算器还获取用户系统条件输入,例如共模电压、电源电压、分流电阻值和容差,然后绘制可调电流范围内的误差曲线。此外,计算器根据满量程输入电压除以测量电流上限值的计算结果,输出分流上限值 (mΩ)。

Current Sense Amplifier Comparison and Error Tool (Rev. E)

该双向电流检测解决方案使用一个电流检测放大器和一个高速双路比较器,在输入电流 (IG1) 升至 100A 以上或降至 -35A 以下时,通过轨到轨输入共模范围在比较器输出端(OUTA 和 OUTB)产生过流 (OC) 警报信号。在此实现中,过流警报信号均为高电平有效,因此在超过 100A 或 -35A 阈值时,比较器输出为高电平。两个比较器均执行外部迟滞,因此在电流降低 10%(90A 和 -31A)时,比较器输出会恢复为逻辑低电平状态。当下方电路中的分流电阻器 R8 接地时,此电路适用于在高达 INA 的共模电压范围内进行高侧电流检测。

CIRCUIT060037 — 精密过流锁存电路

该高侧电流检测解决方案使用一个电流检测放大器、一个带有集成基准的比较器和一个 P 沟道 MOSFET 来创建一个过流锁存电路。当检测到大于 200mA 的负载电流时,电路将断开系统与其电源的连接。比较器输出将进行锁存(将 P 沟道 MOSFET 的栅源电压保持在 0V),直到电路循环供电,原因在于比较器驱动 P 沟道 MOSFET 的栅极并将信号反馈回电流检测放大器的基准引脚。
