INA301-Q1 由高共模电流感测放大器和高速比较器组成，通过测量电流感测或分流电阻两侧的电压并将该电压与定义的阈值限值相比较来提供过流保护。此器件具有一个可调限制阈值范围，此范围由单个外部限值设定电阻器设置。该分流监控器能够在 0V 至 36V 的共模电压范围内测量差分电压信号，与电源电压无关。

开漏报警输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（复位锁存时清除报警输出）。器件报警响应时间不到 1 µs，能够快速检测过流事件。

这款器件由 2.7V-5.5V 单电源供电运行，汲取的最大电源电流为 700 µA。该器件在 -40°C 至 +125°C 的扩展级温度范围下额定运行，并且采用 8 引脚 VSSOP 封装。

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
• 提供功能安全
  • 有助于进行功能安全系统设计的文档
• 宽共模输入范围：0V 至 36V
• 双输出：放大器和比较器输出
• 高精度放大器：
  • 失调电压：35 μV（最大值）
  • 失调电压漂移：0.5 μV/°C（最大值）
  • 增益误差：0.1%（最大值）
  • 增益误差漂移：10 ppm/°C
• 可用放大器增益：
  • INA301A1-Q1：20 V/V
  • INA301A2-Q1：50 V/V
  • INA301A3-Q1：100 V/V
• 可编程警报阈值，通过单个电阻器设置
• 总警报响应时间：1 μs
• 透明模式和锁存模式下的开漏输出

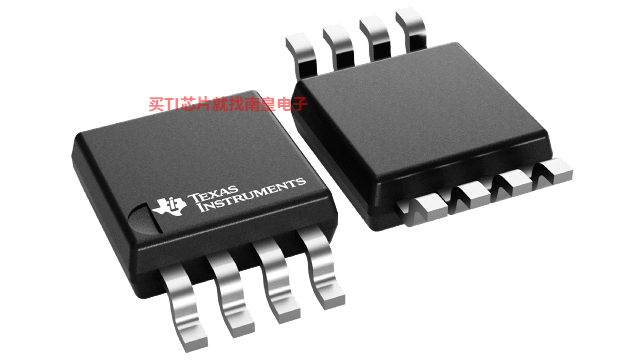

• 封装：VSSOP-8

• Common mode voltage (Max) (V)
• 36
• Common mode voltage (Min) (V)
• 0
• Input offset (+/-) (Max) (uV)
• 35, 50, 125
• Input offset drift (+/-) (Typ) (uV/C)
• 0.1
• Gain (V/V)
• 100, 20, 50
• Gain error (%)
• 0.1, 0.15, 0.2
• Gain error drift (+/-) (Max) (ppm/°C)
• 10
• CMRR (Min) (dB)
• 100
• Bandwidth (kHz)
• 550, 500, 450
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 2.7
• Iq (Max) (mA)
• 0.7
• Number of channels (#)
• 1
• Comparators (#)
• 1
• Features
• Alert Function, High precision, Low-side Capable
• Rating
• Automotive
• TI functional safety category
• Functional Safety-Capable
• Operating temperature range (C)
• -40 to 125

INA301-Q1的完整型号有：INA301A1QDGKRQ1、INA301A1QDGKTQ1、INA301A2QDGKRQ1、INA301A2QDGKTQ1、INA301A3QDGKRQ1、INA301A3QDGKTQ1，以下是这些产品的关键参数及官网采购报价：

INA301A1QDGKRQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A1QDGKRQ1的批量USD价格：1.425（1000+）

INA301A1QDGKTQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A1QDGKTQ1的批量USD价格：1.667（1000+）

INA301A2QDGKRQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A2QDGKRQ1的批量USD价格：1.425（1000+）

INA301A2QDGKTQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A2QDGKTQ1的批量USD价格：1.667（1000+）

INA301A3QDGKRQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A3QDGKRQ1的批量USD价格：1.425（1000+）

INA301A3QDGKTQ1，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA301A3QDGKTQ1的批量USD价格：1.667（1000+）

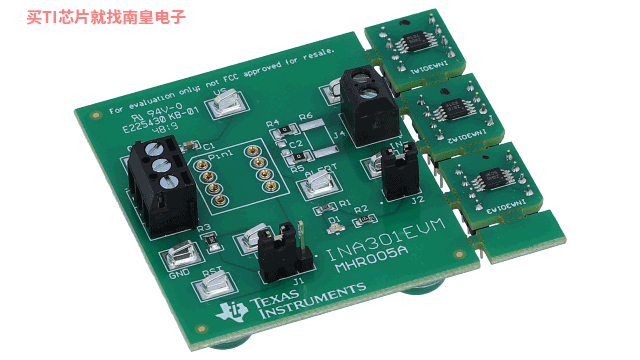

INA301EVM — INA301 评估模块

同一 EVM 封装中具有三种不同的增益器件，从而使客户能够根据需要快速设置和评估任一或全部器件。

INA301 TINA-TI Reference Design (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

CS-AMPLIFIER-ERROR-TOOL — 电流感测放大器比较和误差工具

该 Excel 计算器比较两个和五个标准电流检测放大器，提供包含每个器件基本参数的图表。该计算器还获取用户系统条件输入，例如共模电压、电源电压、分流电阻值和容差，然后绘制可调电流范围内的误差曲线。此外，计算器根据满量程输入电压除以测量电流上限值的计算结果，输出分流上限值 (mΩ)。

Current Sense Amplifier Comparison and Error Tool (Rev. E)

该双向电流检测解决方案使用一个电流检测放大器和一个高速双路比较器，在输入电流 (IG1) 升至 100A 以上或降至 -35A 以下时，通过轨到轨输入共模范围在比较器输出端（OUTA 和 OUTB）产生过流 (OC) 警报信号。在此实现中，过流警报信号均为高电平有效，因此在超过 100A 或 -35A 阈值时，比较器输出为高电平。两个比较器均执行外部迟滞，因此在电流降低 10%（90A 和 -31A）时，比较器输出会恢复为逻辑低电平状态。当下方电路中的分流电阻器 R8 接地时，此电路适用于在高达 INA 的共模电压范围内进行高侧电流检测。

CIRCUIT060037 — 精密过流锁存电路

该高侧电流检测解决方案使用一个电流检测放大器、一个带有集成基准的比较器和一个 P 沟道 MOSFET 来创建一个过流锁存电路。当检测到大于 200mA 的负载电流时，电路将断开系统与其电源的连接。比较器输出将进行锁存（将 P 沟道 MOSFET 的栅源电压保持在 0V），直到电路循环供电，原因在于比较器驱动 P 沟道 MOSFET 的栅极并将信号反馈回电流检测放大器的基准引脚。

TIDA-01543 — 具有过流检测功能且适用于牵引逆变器的隔离式电流检测参考设计 (±300A)

本参考设计可检测牵引电机的相电流。TIDA-01543 实现了隔离式电流传感器。使用 AMC1305M05-Q1 Δ-Σ 调制器和 INA301-Q1 器件，可精确进行基于分流电阻的内嵌式电机相电流检测。该调制器具有高 CMTI，有助于抑制逆变器开关瞬变在控制器侧造成数据损坏。INA301-Q1 的快速响应时间可以加快针对过流事件的响应速度。TIDA-01543 提供了一个用于连接到外部 MCU 的接口，可以在该 MCU 中实现数字 SINC 滤波器以解调 AMC1305M05 输出位流。本参考设计使用 C2000 系列符合汽车标准的 F280049M Piccolo™ (...)

TIDA-00302 — 具有瞬态鲁棒性的电流分流监控器参考设计

此高侧电流分流监控器用于测量当电流通过电流感应电阻器时在电阻器上形成的电压。

此外，还采用外部保护电路来提供浪涌保护和快速瞬变保护并展示基于 IEC61000-4-4 和 IEC61000-4-5 的不同抗扰度。
