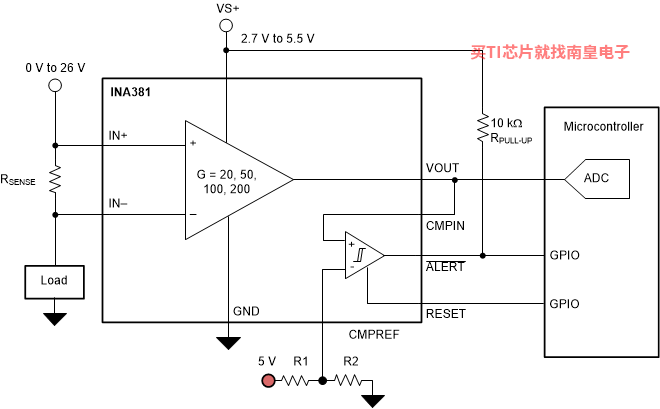

INA381 包含 26V 共模电流感应放大器和高速比较器。该器件通过测量分流电阻器两侧的电压并将该电压与用户定义的阈值限值（通过比较器基准引脚进行设置）作比较来检测过流情况。该电流分流监控器可在独立于电源电压的 –0.2V 至 26V 共模电压范围内测量差动电压信号。

开漏极警报输出可配置为在两种模式下运行：透明或锁存。在透明模式下，输出状态与输入状态保持一致。在锁存模式下，警报输出仅在锁存复位时清除。独立比较器大信号警报响应时间小于 2µs，能够快速检测过流事件。由 INA381 提供的总系统过电流保护响应时间小于 10µs。

该器件由 2.7V 至 5.5V 单电源供电，消耗取最大电源电流为 350µA。该器件具有–40°C 至 +125°C 的工作温度范围，并采用 8 引脚和 10 引脚 VSSOP 封装。





• 共模输入范围：–0.2V 至 +26V
• 高精度放大器：
  • TA = 25°C 时的失调电压
    • VCM = 12V 时为 500μV（最大值）
    • VCM = 0V 时为 150μV（最大值）
  • 失调电压漂移：1μV/°C（最大值）
  • 增益误差：25°C 时为 1%（最大值）
  • 增益误差漂移：20ppm/°C（最大值）
• 可用放大器增益：
  • INA381A1：20V/V
  • INA381A2：50V/V
  • INA381A3：100V/V
  • INA381A4：200V/V
• 开漏比较器：
  • 迟滞：50mV
  • 传播延迟：400ns（典型值）
  • 通过外部基准电压设置警报阈值
  • 支持透明和锁存模式

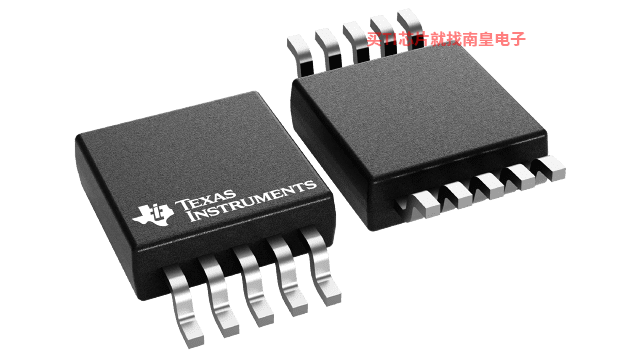

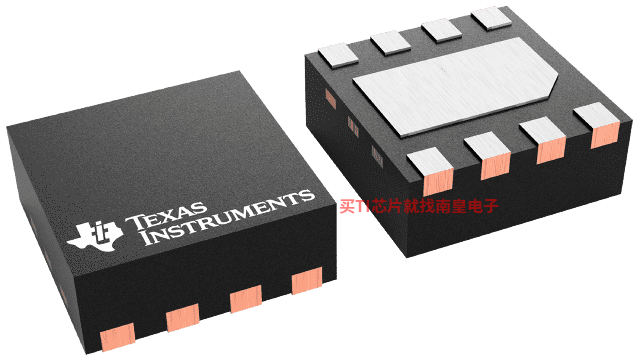

• 封装：VSSOP-10 和 WSON-8

• Common mode voltage (Max) (V)
• 26
• Common mode voltage (Min) (V)
• -0.2
• Input offset (+/-) (Max) (uV)
• 150
• Input offset drift (+/-) (Typ) (uV/C)
• 0.2
• Gain (V/V)
• 100, 20, 200, 50
• Gain error (%)
• 1
• Gain error drift (+/-) (Max) (ppm/°C)
• 20
• CMRR (Min) (dB)
• 84
• Bandwidth (kHz)
• 350, 210, 150, 105
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 2.7
• Iq (Max) (mA)
• 0.5
• Number of channels (#)
• 1
• Comparators (#)
• 1
• Features
• Alert Function, Low-side Capable
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

INA381的完整型号有：INA381A1IDGSR、INA381A1IDGST、INA381A1IDSGR、INA381A1IDSGT、INA381A2IDGSR、INA381A2IDGST、INA381A2IDSGR、INA381A2IDSGT、INA381A3IDGSR、INA381A3IDGST、INA381A3IDSGR、INA381A3IDSGT、INA381A4IDGSR、INA381A4IDGST、INA381A4IDSGR、INA381A4IDSGT，以下是这些产品的关键参数及官网采购报价：

INA381A1IDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A1IDGSR的批量USD价格：0.204（1000+）

INA381A1IDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A1IDGST的批量USD价格：0.407（1000+）

INA381A1IDSGR，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A1IDSGR的批量USD价格：0.153（1000+）

INA381A1IDSGT，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A1IDSGT的批量USD价格：0.353（1000+）

INA381A2IDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A2IDGSR的批量USD价格：0.204（1000+）

INA381A2IDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A2IDGST的批量USD价格：0.407（1000+）

INA381A2IDSGR，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A2IDSGR的批量USD价格：0.153（1000+）

INA381A2IDSGT，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A2IDSGT的批量USD价格：0.353（1000+）

INA381A3IDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A3IDGSR的批量USD价格：0.204（1000+）

INA381A3IDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A3IDGST的批量USD价格：0.407（1000+）

INA381A3IDSGR，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A3IDSGR的批量USD价格：0.153（1000+）

INA381A3IDSGT，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A3IDSGT的批量USD价格：0.353（1000+）

INA381A4IDGSR，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A4IDGSR的批量USD价格：0.204（1000+）

INA381A4IDGST，工作温度：-40 to 125，封装：VSSOP (DGS)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网INA381A4IDGST的批量USD价格：0.407（1000+）

INA381A4IDSGR，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A4IDSGR的批量USD价格：0.153（1000+）

INA381A4IDSGT，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网INA381A4IDSGT的批量USD价格：0.353（1000+）

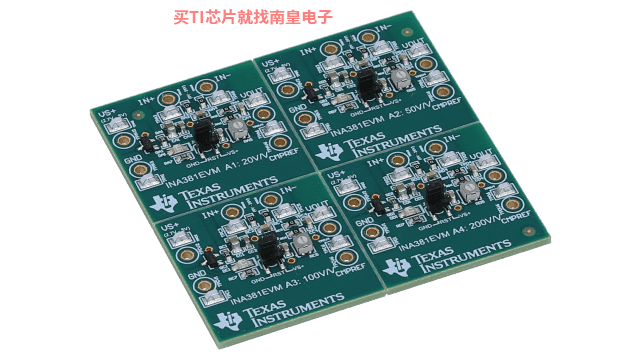

INA381EVM — 具有集成过流比较器的 INA381 电流检测放大器评估模块

INA381 是一款电流检测监控解决方案，具有可检测过流情况的集成比较器，易于使用且性能较高，适用于成本敏感型应用。INA381EVM 旨在对该器件系列的基本功能进行评估。此固定装置布局并非作为目标电路的模型使用，也不针对电磁干扰 (EMI) 测试进行布局。INA381EVM 由单个 PCB 构成，可细分为 4 个单独部分，支持对不同的器件型号进行评估。

INA381 TINA-TI Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

Low-Side OCP Source Files for SBOA297

该 Excel 计算器比较两个和五个标准电流检测放大器，提供包含每个器件基本参数的图表。该计算器还获取用户系统条件输入，例如共模电压、电源电压、分流电阻值和容差，然后绘制可调电流范围内的误差曲线。此外，计算器根据满量程输入电压除以测量电流上限值的计算结果，输出分流上限值 (mΩ)。

Current Sense Amplifier Comparison and Error Tool (Rev. E)

这是一种单向电流检测解决方案，通常称为过流保护 (OCP)，可针对阈值电流提供过流警报信号以关闭系统，并在输出降低至低于所需的电压 (Vout_release)（该电压低于过流输出阈值电压 (Vout_OC)）后重新启动系统。在该特定的设置中，检测范围为 1.5A 至 40A，过流阈值定义为 35A (IOC_TH)。当电流降至 32A (IRelease_TH) 以下时，系统就会将 ALERT 重新设置为高电平。电流分流监视器由 3.3V 电源轨供电。OCP 可以应用于高侧和低侧拓扑。本文中介绍的解决方案是一个高侧实现。

CIRCUIT060035 — 具有窗口比较器的双向电流感应电路

该双向电流检测解决方案使用一个电流检测放大器和一个高速双路比较器，在输入电流 (IG1) 升至 100A 以上或降至 -35A 以下时，通过轨到轨输入共模范围在比较器输出端（OUTA 和 OUTB）产生过流 (OC) 警报信号。在此实现中，过流警报信号均为高电平有效，因此在超过 100A 或 -35A 阈值时，比较器输出为高电平。两个比较器均执行外部迟滞，因此在电流降低 10%（90A 和 -31A）时，比较器输出会恢复为逻辑低电平状态。当下方电路中的分流电阻器 R8 接地时，此电路适用于在高达 INA 的共模电压范围内进行高侧电流检测。

CIRCUIT060037 — 精密过流锁存电路

该高侧电流检测解决方案使用一个电流检测放大器、一个带有集成基准的比较器和一个 P 沟道 MOSFET 来创建一个过流锁存电路。当检测到大于 200mA 的负载电流时，电路将断开系统与其电源的连接。比较器输出将进行锁存（将 P 沟道 MOSFET 的栅源电压保持在 0V），直到电路循环供电，原因在于比较器驱动 P 沟道 MOSFET 的栅极并将信号反馈回电流检测放大器的基准引脚。

TIDA-010011 — 适用于保护继电器处理器模块的高效电源架构参考设计

This reference design showcases various power architectures for generating multiple voltage rails for an application processor module, requiring >1A load current and high efficiency . The required power supply is generated using 5-, 12- or 24-V DC input from the backplane. Power supplies are (...)

TIDA-00302 — 具有瞬态鲁棒性的电流分流监控器参考设计

此高侧电流分流监控器用于测量当电流通过电流感应电阻器时在电阻器上形成的电压。

此外，还采用外部保护电路来提供浪涌保护和快速瞬变保护并展示基于 IEC61000-4-4 和 IEC61000-4-5 的不同抗扰度。
